球形拖车连接挂钩结构三维设计

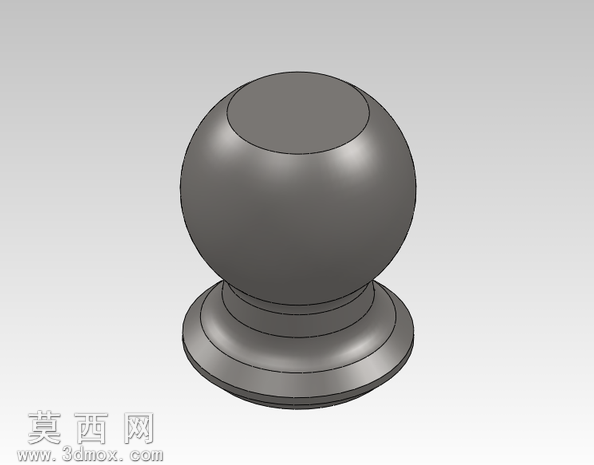

本作品为挂车牵引连接用球形挂钩的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先通过回转特征生成挂钩核心的球形主体，球体表面做连续曲率过渡处理，保证与挂车对接座的配合接触面光滑无棱角，避免牵引过程中出现应力集中的问题。球体下方的阶梯式底座采用多段回转凸台结构，每段凸台之间设置圆角过渡，既提升了构件的结构强度，也优化了金属铸造或机加工时的工艺可行性，底座最下方的法兰式盘体做了边缘倒角处理，减少安装时的锐边磕碰风险。材质设定上选用高强度碳素结构钢作为基材，渲染时赋予哑光金属质感，还原钢制五金构件经过喷塑防锈处理后的真实表面效果，同时对球体配合面做轻微的光泽度区分，体现配合面经过精加工后的表面粗糙度差异。结构设计上充分考虑牵引工况的受力需求，球体与底座的连接位置做了加厚处理，通过有限元受力逻辑优化过渡圆弧半径，保证在车辆起步、制动、转向带来的多向冲击载荷下，构件不会出现应力断裂的问题。设计过程中严格遵循拖车挂钩的通用配合尺寸规范，球体直径、底座安装尺寸均匹配主流挂车牵引座的适配参数，可直接用于牵引机构的装配验证、产品开模前的结构校核，也可作为五金配件类产品的教学演示模型使用。建模全程保持特征树的逻辑清晰，回转、倒角、圆角等特征按加工顺序排布，方便后续使用者根据实际需求修改尺寸参数，调整适配不同吨位的牵引使用场景，模型整体无碎面、无冗余特征，几何拓扑结构完整，可直接导出用于工程图生成、3D打印样件制作或者装配干涉检查等后续工作。
