手电筒外壳结构三维设计作品

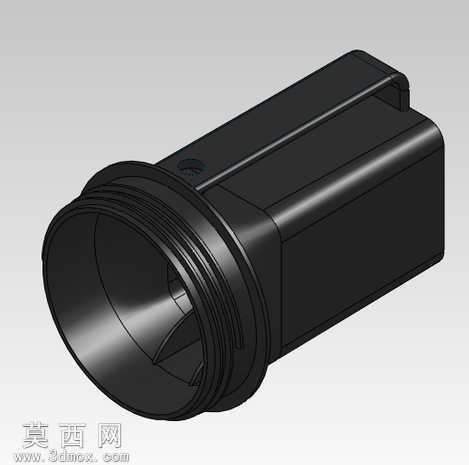

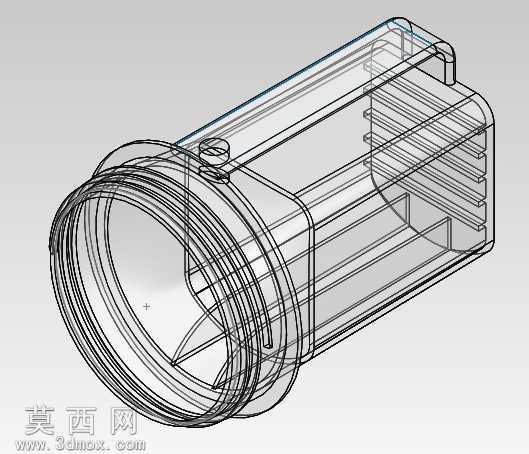

本作品为手电筒筒身外壳的三维结构设计，采用SolidWorks软件完成全参数化建模，建模过程遵循自上而下的设计逻辑，先搭建整体外形轮廓基准，再逐步细化内部与外部的细节结构。从线框展示效果可以看出，模型完整还原了手电筒外壳的全部结构特征：前端设置有多层阶梯式螺纹接口结构，用于匹配手电筒头部的透镜、灯头组件，保证装配后的同轴度与连接密封性，螺纹段旁设计有小型定位凸台，用于装配时的周向定位，避免灯头安装后出现转动偏移。筒身主体采用圆角过渡的柱形结构，外壁做了等壁厚处理，保证注塑成型时的材料流动性均匀，避免出现缩痕、缺料等成型缺陷；筒身上部设计有一体式的挂耳结构，可穿挂手绳提升便携性，挂耳与筒身连接处做了圆弧过渡加强，避免受力时出现应力断裂。筒身内部设计有多条平行排布的轴向加强筋，既可以提升壳体的整体结构强度，抵抗日常使用中的挤压、摔碰变形，又可以作为电池仓的定位导轨，约束干电池或充电电池的安装位置，避免电池在筒内晃动移位，加强筋的高度与厚度经过合理计算，在保证强度的同时不会过度占用内部仓体空间。筒身尾端设计有卡扣配合结构，用于匹配手电筒尾盖的开关组件，保证尾盖装配后贴合紧密无松动。建模过程中对所有锐边都做了R0.3-R0.8的圆角处理，既符合塑料注塑件的脱模工艺要求，避免出现应力集中，也能提升手持接触时的触感，避免刮手。模型的所有特征均保留完整参数，可根据不同的电池规格、灯头尺寸快速调整筒身长度、内径、接口尺寸等参数，适配不同型号的手电筒产品开发需求，整体结构完全符合量产注塑件的设计规范，可直接用于后续的模具开发、结构验证与手板制作。
