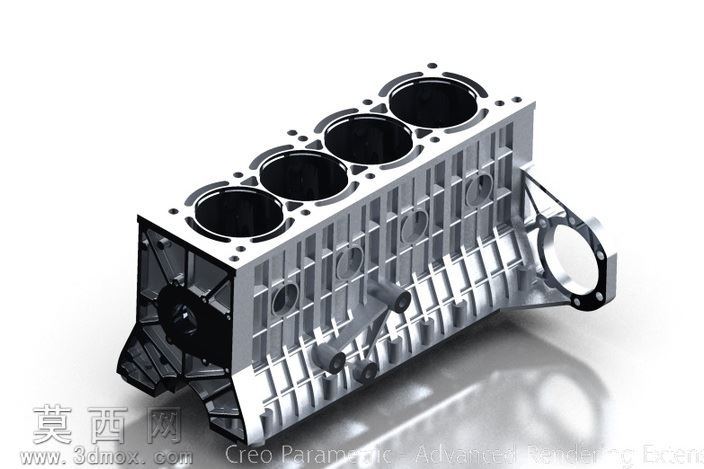

直列四缸曲轴连杆活塞组动力总成结构

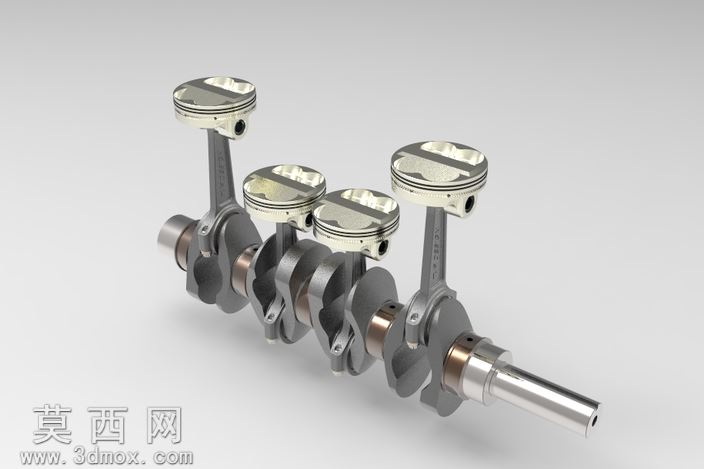

本作品为直列四缸内燃机核心曲柄连杆机构的三维建模成果，建模过程严格遵循内燃机动力传递的机械设计逻辑，以88毫米缸径、80毫米冲程的设计参数为基准，完整还原了曲轴、连杆、活塞三大核心部件的装配关系与细节结构。建模阶段首先完成各零件的参数化草图绘制，针对曲轴部分，精准绘制主轴颈、连杆轴颈、曲柄臂、平衡块的截面轮廓，通过旋转、拉伸、布尔运算等特征操作生成实体，对轴颈处的圆角过渡、油道开孔、定位销孔等细节做了精细化处理，保证曲轴的动平衡结构特征完整呈现。连杆建模过程中，区分了连杆大头、杆身、小头的结构差异，大头的剖分结构、连杆螺栓安装位、轴瓦定位槽，小头的衬套安装位都做了1:1还原，杆身的工字型截面特征严格按照受力优化的结构形态绘制，兼顾轻量化与结构强度的设计特点。活塞部分完整还原了活塞顶部的燃烧室凹坑、环槽区域的气环与油环安装位、活塞销座的加强筋结构、裙部的型线特征，精准复现了活塞在缸内往复运动的结构基础。装配阶段严格按照内燃机的配气相位与点火顺序对应的曲柄夹角设置，四缸曲柄夹角呈180度均匀分布，通过同轴约束、贴合约束、销连接约束完成各部件的装配，还原曲轴旋转带动连杆摆动、推动活塞做往复直线运动的运动逻辑。渲染阶段采用金属材质体系，曲轴与连杆采用锻钢材质，设置合适的金属粗糙度与反射参数，呈现哑光金属的厚重质感，活塞采用铝合金材质，调整材质的高光与反射属性，还原铝合金活塞的轻量化金属质感，背景采用浅灰色渐变环境，搭配柔和的三点布光，突出各部件的结构轮廓与装配层次，清晰展现曲柄连杆机构的整体布局与零件细节。整个建模过程围绕内燃机动力核心的工作原理展开，各部件的尺寸配合、结构衔接都符合机械设计规范，可直观展示内燃机将活塞往复直线运动转化为曲轴旋转运动的核心结构逻辑，为后续的运动仿真、结构力学分析提供了精准的三维模型基础。
