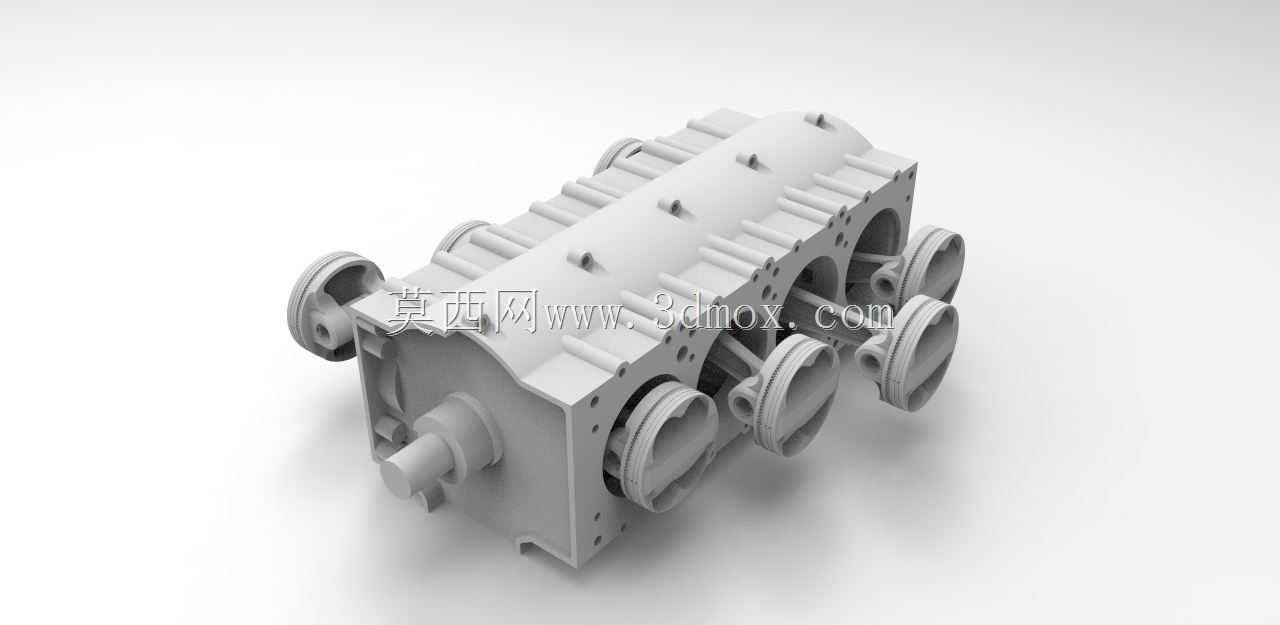

4.0升水平对置八缸动力装置结构设计

　　在民用高性能乘用车、小型通用航空动力改装以及定制化赛道车辆的动力选型场景中，水平对置八缸结构的动力装置始终占据着特殊的生态位——相较于传统直列、V型布局的同排量机型，其更低的整机重心、更对称的质量分布特性，能够在车辆动态操控过程中有效降低侧倾力矩，同时抵消一阶、二阶往复惯性力，让高转速区间的运转平顺性得到本质提升。这套4.0升排量的水平对置八缸结构，在初始设计阶段就锚定了高负荷持续运转的使用需求，没有沿用传统一体式曲轴箱的成熟方案，而是选择了分体式曲轴箱搭配交叉平面曲轴的组合，从结构根源上解决大缸径水平对置机型曲轴支撑刚度不足、高转速下曲轴挠曲变形超差的问题。

　　从实际功能落地的角度看，这套动力装置的水冷气缸与气缸盖采用了独立流道设计，冷却液从缸体两侧下部进入水套，顺着气缸壁外周的导流结构均匀流经燃烧室顶部、排气门座圈周边的热负荷集中区域，最终从缸盖上部的汇流腔流出进入散热器，避免传统水平对置机型上侧气缸冷却不足、缸温分布不均导致的热变形问题。配气机构选用链条驱动的DOHC结构，每列气缸配置两根凸轮轴分别控制进、排气门的启闭正时，链条传动的结构相比皮带传动能够承受更高的配气机构负载，适配高转速下的气门弹簧弹力需求，同时降低长期使用后的正时偏移风险，减少维护频次。进气系统预留了两种配置的安装接口，自然吸气状态下可以直接匹配等长进气歧管，利用进气谐振效应提升中低转速区间的充气效率；如果需要更高的动力输出，可直接加装空气对空气的中冷装置，匹配增压系统实现进气密度提升，不需要对缸体、缸盖的安装点位做二次修改，适配不同场景下的动力调校需求。

　　在结构设计的细节考量上，交叉平面曲轴的曲柄销采用90度夹角布置，让相邻气缸的点火间隔能够均匀分布在曲轴旋转的720度循环内，既保证排气脉冲的均匀性，降低排气干涉带来的泵气损失，也让曲轴的动平衡校正难度大幅降低，不需要额外加装过大的平衡重块就能实现运转平稳性目标，进一步控制整机的自重。分体式曲轴箱的上下箱体采用定位销加高强度螺栓的连接方式，主轴承座直接集成在上下箱体的结合面处，相比传统悬挂式主轴承盖的结构，轴承孔的圆度、圆柱度在螺栓拧紧后的变形量能够控制在0.02mm以内，满足高转速下曲轴轴颈的配合精度要求，避免轴瓦偏磨、烧蚀的故障风险。整机的安装边界设计充分考虑了后置、中置动力布局的车辆安装需求，整机宽度控制在水平对置机型的合理区间，两侧气缸的排气接口、进气接口分别朝向上下方向预留安装空间，发动机悬置的安装点位设置在曲轴箱两侧的加强筋位置，能够将动力输出过程中的振动直接传递到悬置减震结构，避免振动通过箱体薄壁放大产生的NVH问题。

　　从零部件的装配逻辑来看，这套结构的缸套采用湿式设计，外壁直接与冷却液接触，散热效率相比干式缸套提升15%以上，同时缸套与缸体的配合采用上下两道密封圈密封，避免冷却液渗入曲轴箱污染润滑油。气缸盖的螺栓采用从缸盖到曲轴箱的通体拧紧方式，螺栓轴线与气缸中心线平行，让缸垫的压紧力分布更加均匀，避免水平对置结构中缸垫因重力、振动影响出现的密封失效问题。前端的轮系布置预留了水泵、发电机、空调压缩机的安装位置，所有附件的安装面都做了加强筋处理，避免附件运转过程中的振动导致箱体局部开裂。油底壳采用干式设计的预留结构，能够在车辆大侧向加速度行驶的场景下，避免机油因为离心作用偏移导致的机油泵吸空问题，适配赛道驾驶、极限越野等极端使用场景的润滑需求。
