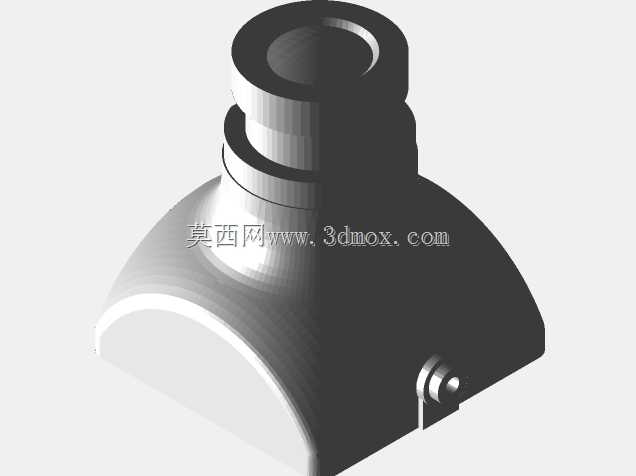

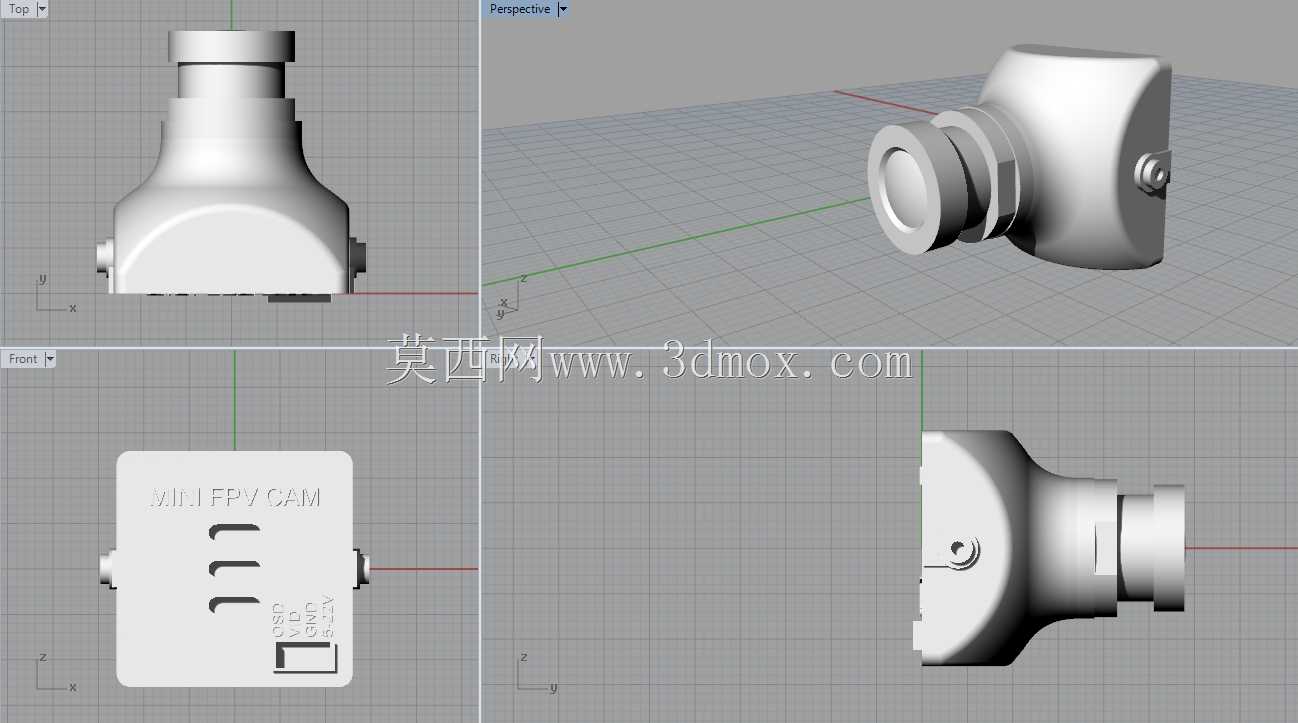

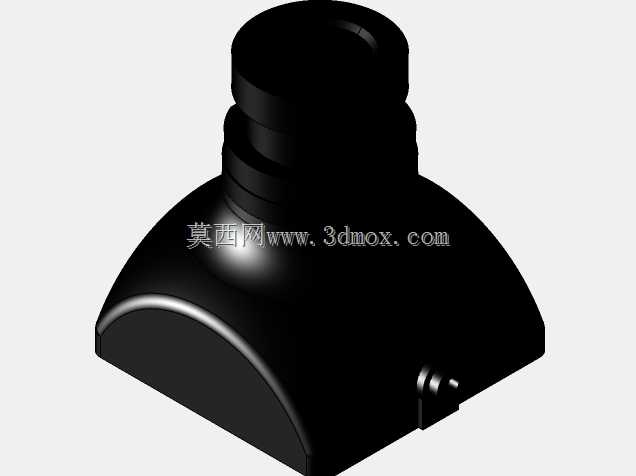

HS1177迷你FPV航拍摄像机结构设计

这款FPV摄像机主要面向竞速无人机、普通FPV穿越机及小型航拍载具的视觉采集场景，作为第一视角飞行的核心视觉反馈部件，承担飞行过程中实时画面传输、飞行姿态判断、赛道障碍识别、航拍取景参考的核心作用，是FPV飞行系统中不可或缺的前端感知部件，能够为飞手提供低延迟的实时画面输出，支撑高速飞行状态下的快速操作判断，适配5V至22V的宽幅供电区间，可直接匹配多数无人机载具的电源输出规格，无需额外加装电压转换模块，降低整机布线复杂度与额外负重。产品采用紧凑塑壳结构设计，整体外形做了圆弧过渡处理，避免尖锐棱角在飞行碰撞中对机架、线路造成剐蹭损伤，镜头端采用标准2.8mm焦距规格，能够提供适配FPV飞行的视场角度，既不会因视场过窄导致飞手无法观察到周边障碍物，也不会因视场过广产生过度画面畸变影响飞行距离判断。设计过程中优先考量了安装适配性，整体轮廓尺寸控制在极小范围内，能够适配绝大多数市售FPV摄像机安装支架的固定孔位，核心安装尺寸公差控制在0.5毫米以内，可直接卡入标准尺寸的相机安装座，无需额外打磨或修改支架结构。壳体侧面预留了接线避让空间，能够让视频传输线、供电线从侧方顺畅引出，不会与机架上的图传模块、飞控板、电调等部件产生安装干涉，背部的标识区域做了凹陷处理，既可以标注产品参数信息，也能避免安装时与机架碳板摩擦导致标识磨损。镜头端的固定结构做了加强处理，能够承受飞行过程中的急加速、急减速以及轻微碰撞带来的冲击力，避免镜头光轴偏移导致画面倾斜，整体壳体的壁厚设计兼顾了结构强度与轻量化需求，不会给小型无人机带来过多的负重负担，同时外壳的轮廓造型充分考虑了气动特性，在高速飞行时能够减少正面风阻带来的飞行姿态扰动，适配竞速类无人机高速飞行的气动需求。
