多旋翼飞控核心控制电路板设计

这款飞控电路板是面向多旋翼无人飞行器开发的核心控制载体，主要应用于消费级航拍无人机、小型作业类多旋翼飞行器、航模爱好者DIY组装无人机等场景，承担飞行器姿态感知、运动控制、外设调度、飞行模式切换的核心功能，是多旋翼飞行器的运算与控制中枢。

在功能特性设计上，该板卡集成了多组串行接口与专用I2C接口，可直接接入GPS定位模块，同时预留了充足的外部设备扩展端口，能够外接数传电台、OSD视频叠加模块、超声波定高模块、光流定位模块等常用航电外设。主控单元选用高性能微控制器，具备充足的IO引脚资源，既可以直接读取接收机输出的PWM遥控信号，也能输出足够路数的PWM信号直接连接电子调速器，无需额外外接信号转接板即可完成动力系统的驱动控制。板载集成了新一代MEMS陀螺仪与加速度计组合传感器，将六轴运动感知单元集成在单芯片上，同时搭载三轴磁强计与高精度气压计，可实现厘米级的高度差检测，为飞行器提供稳定的姿态、航向、高度感知数据。板卡自带MicroUSB端口，无需额外搭配USB转接模块即可完成参数调试与固件烧录，同时板载了多路不同电压的稳压输出电路，可为外接扩展传感器提供稳定的供电支持。

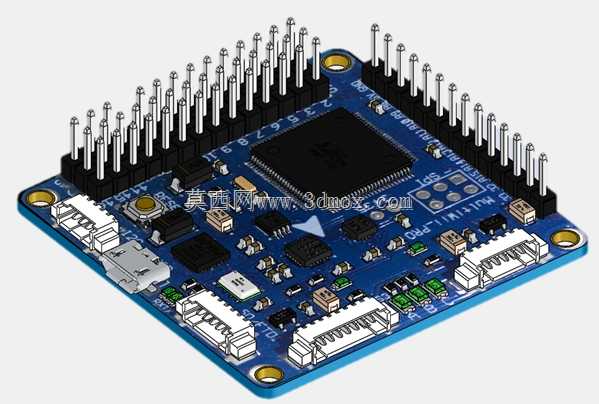

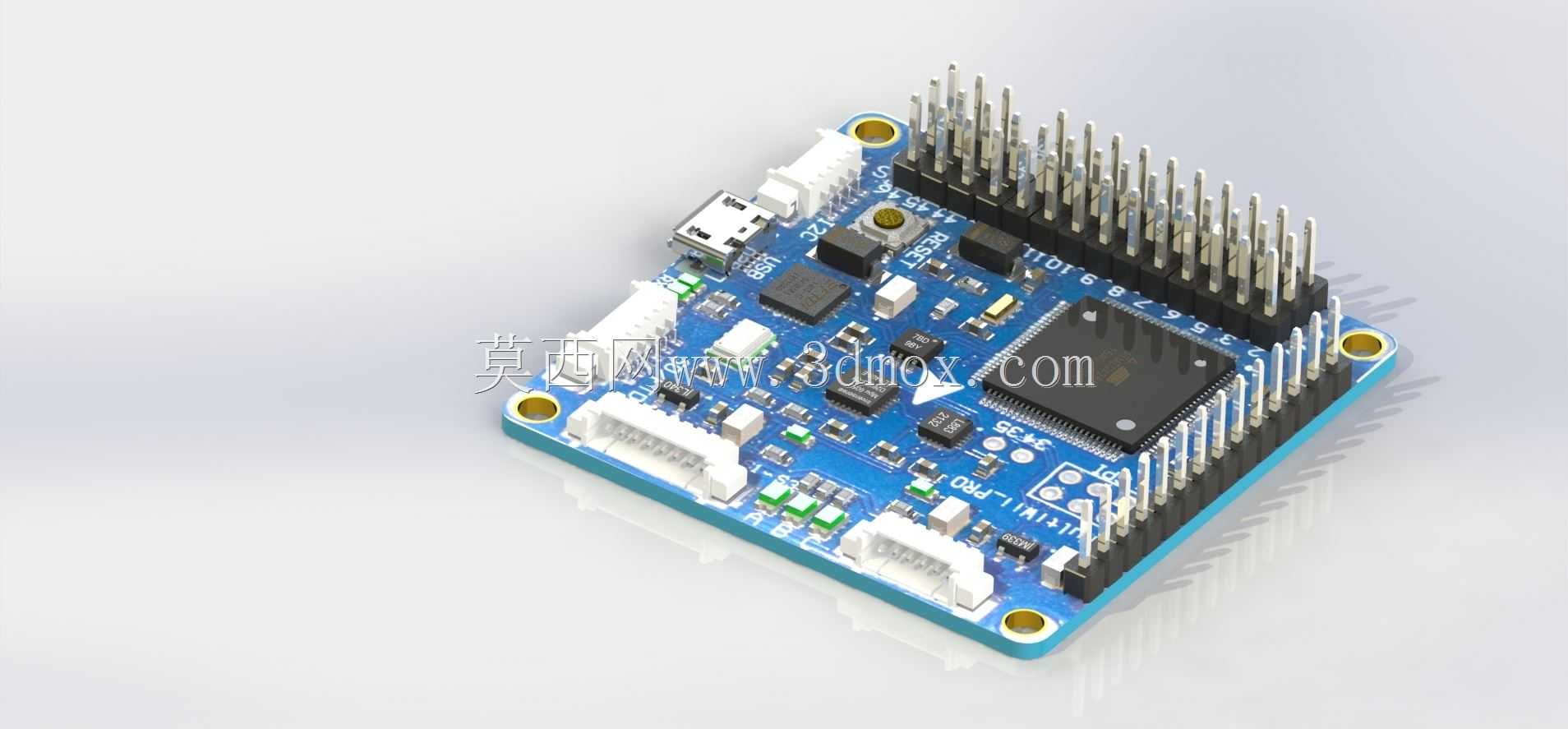

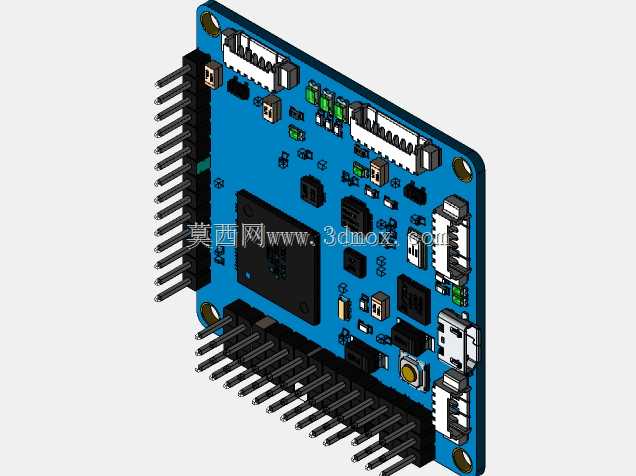

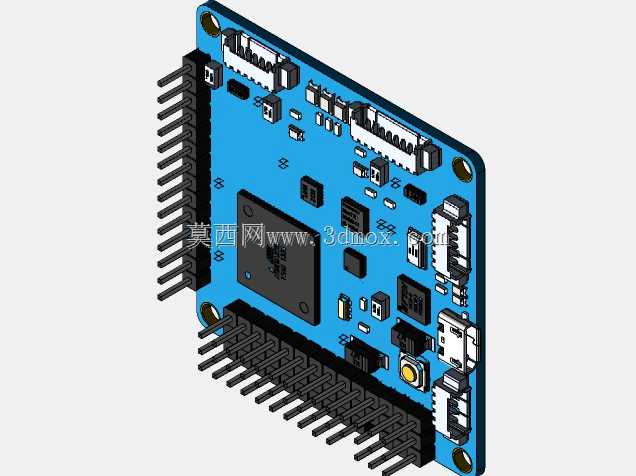

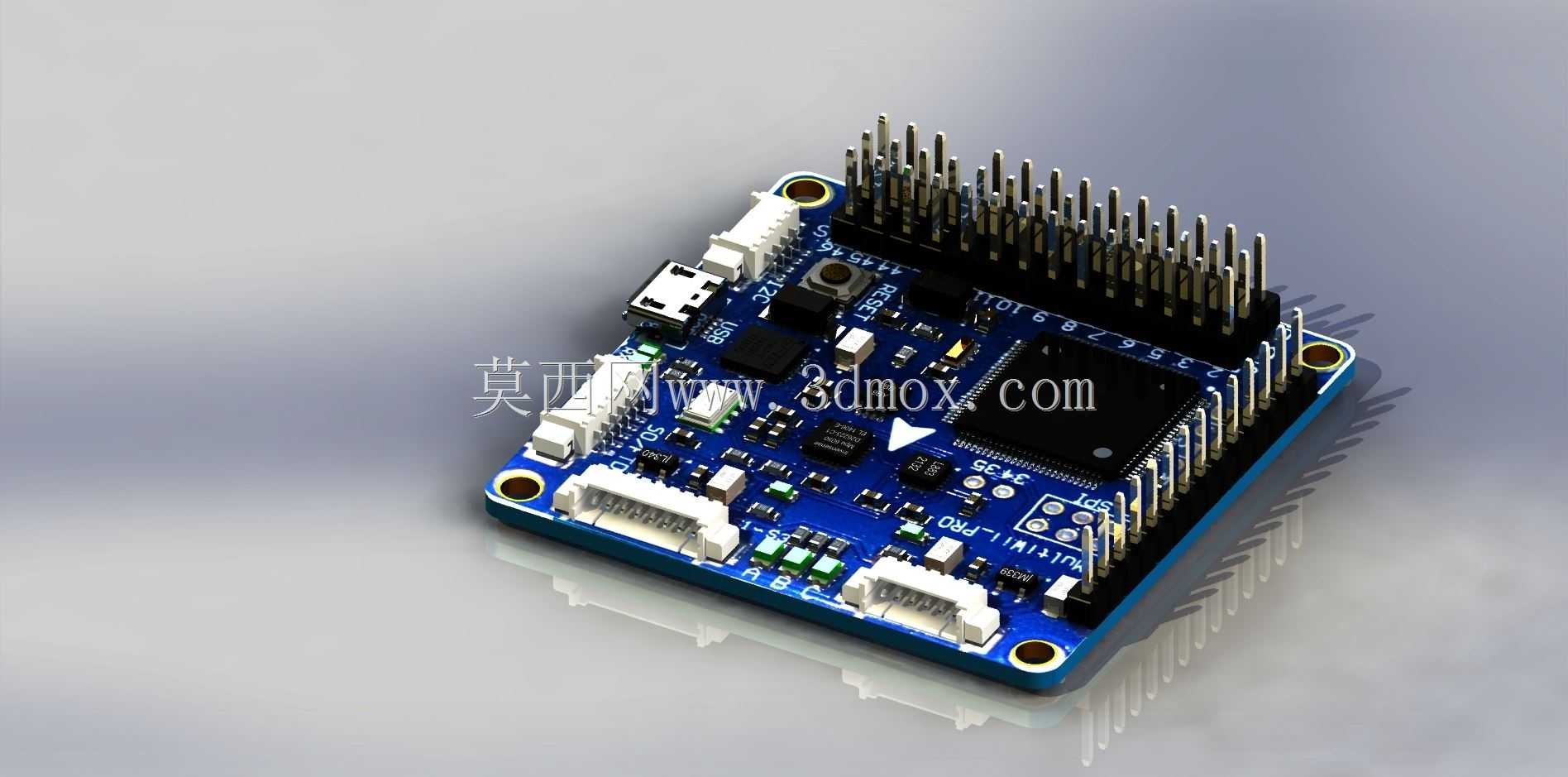

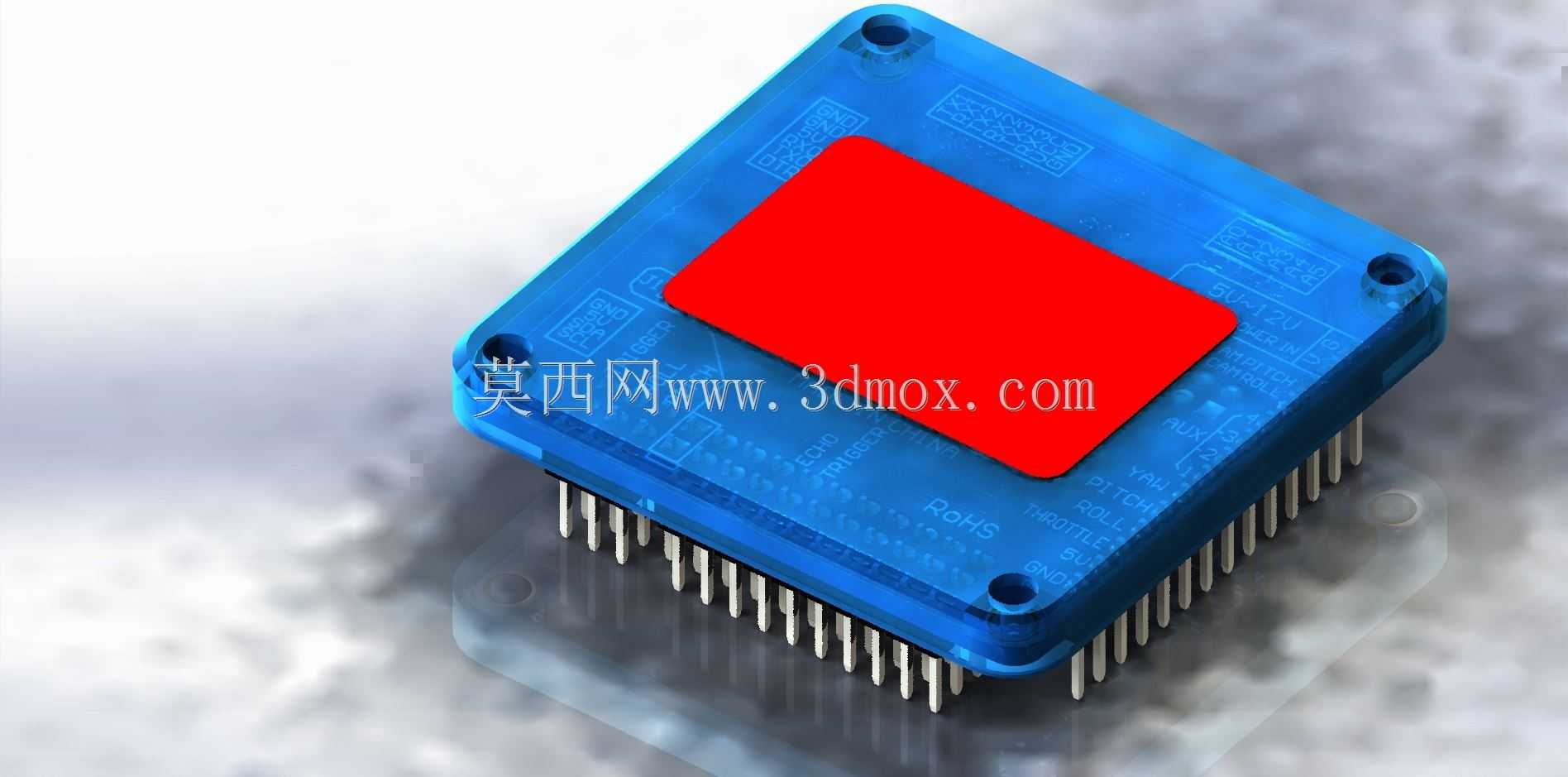

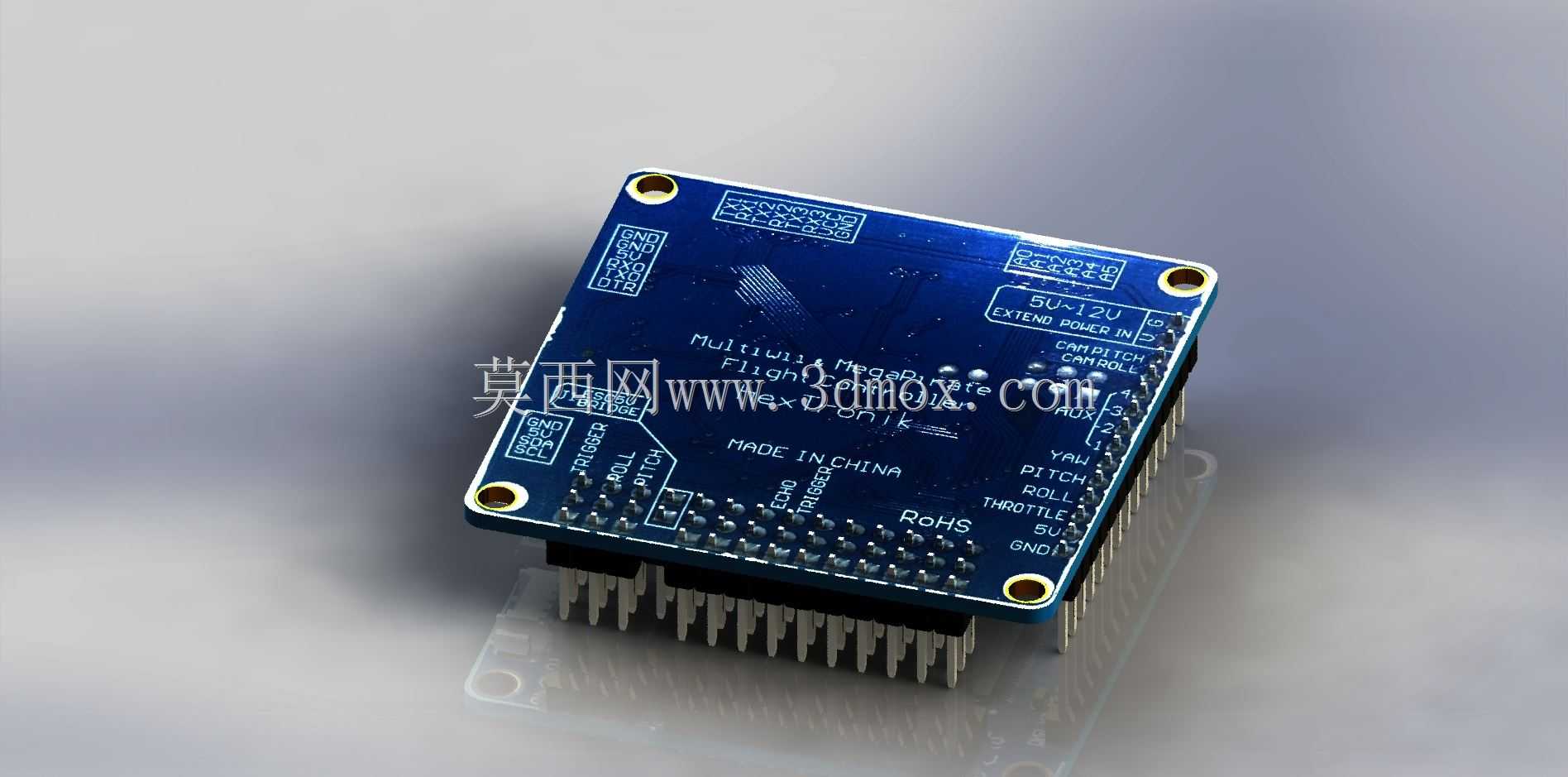

在设计思路上，这款飞控板采用紧凑化集成布局，将主控芯片、传感单元、通信接口、供电电路全部整合在方形PCB板上，排针接口采用单侧立式排布，既方便飞控板与飞控安装架的快速固定，也便于各类外设接线的插拔操作，降低组装与调试的接线复杂度。接口定义兼容主流开源飞控固件，支持多种飞行模式切换，涵盖基础的自稳飞行、特技飞行、定高定向飞行，也支持GPS定位下的定点悬停、自动返航、航线飞行、环绕飞行等智能飞行功能，最多可支持八轴多旋翼飞行器的控制需求，同时预留了相机快门触发通道、云台伺服控制通道，可满足航拍作业的外设控制需求。

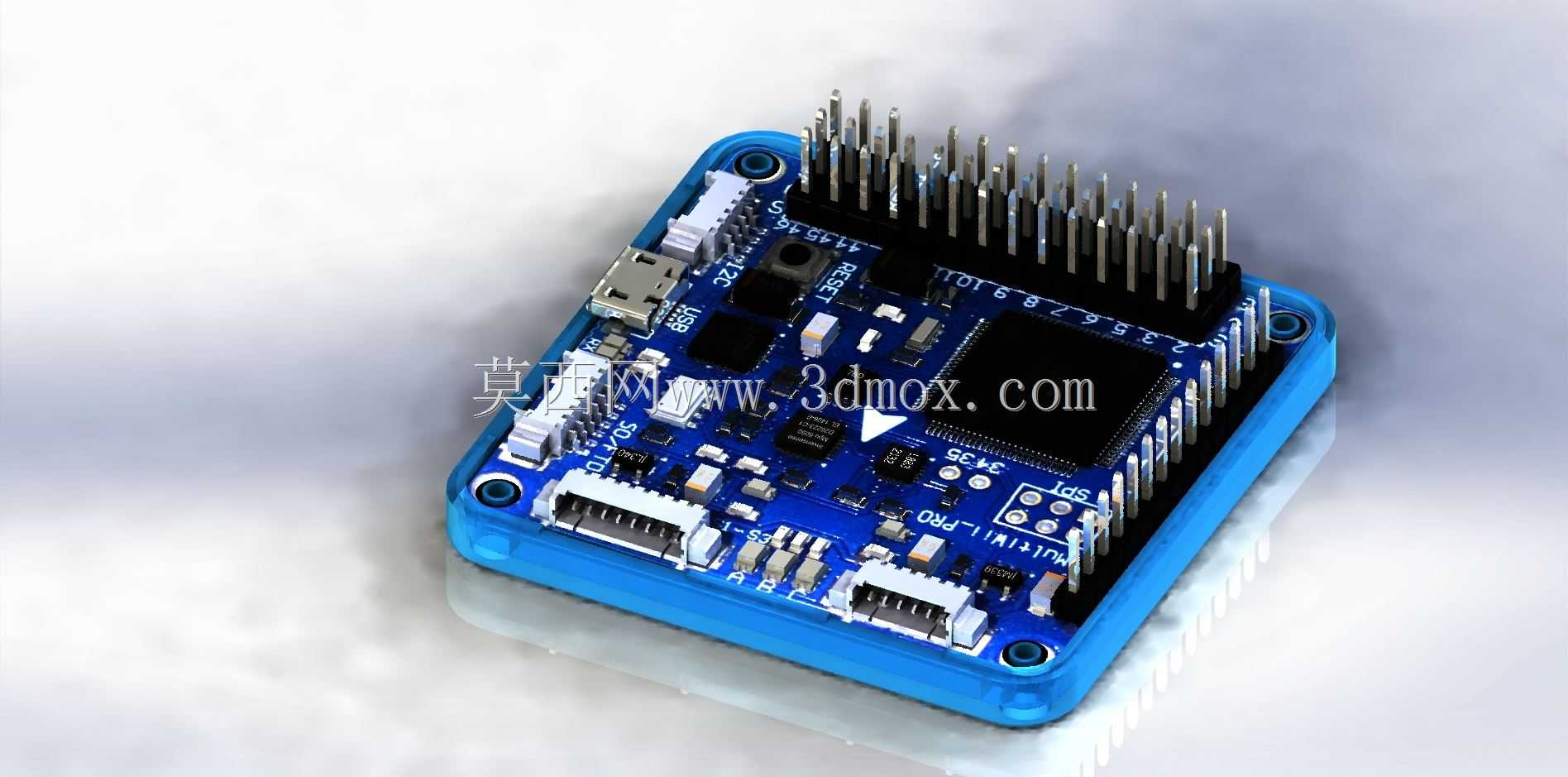

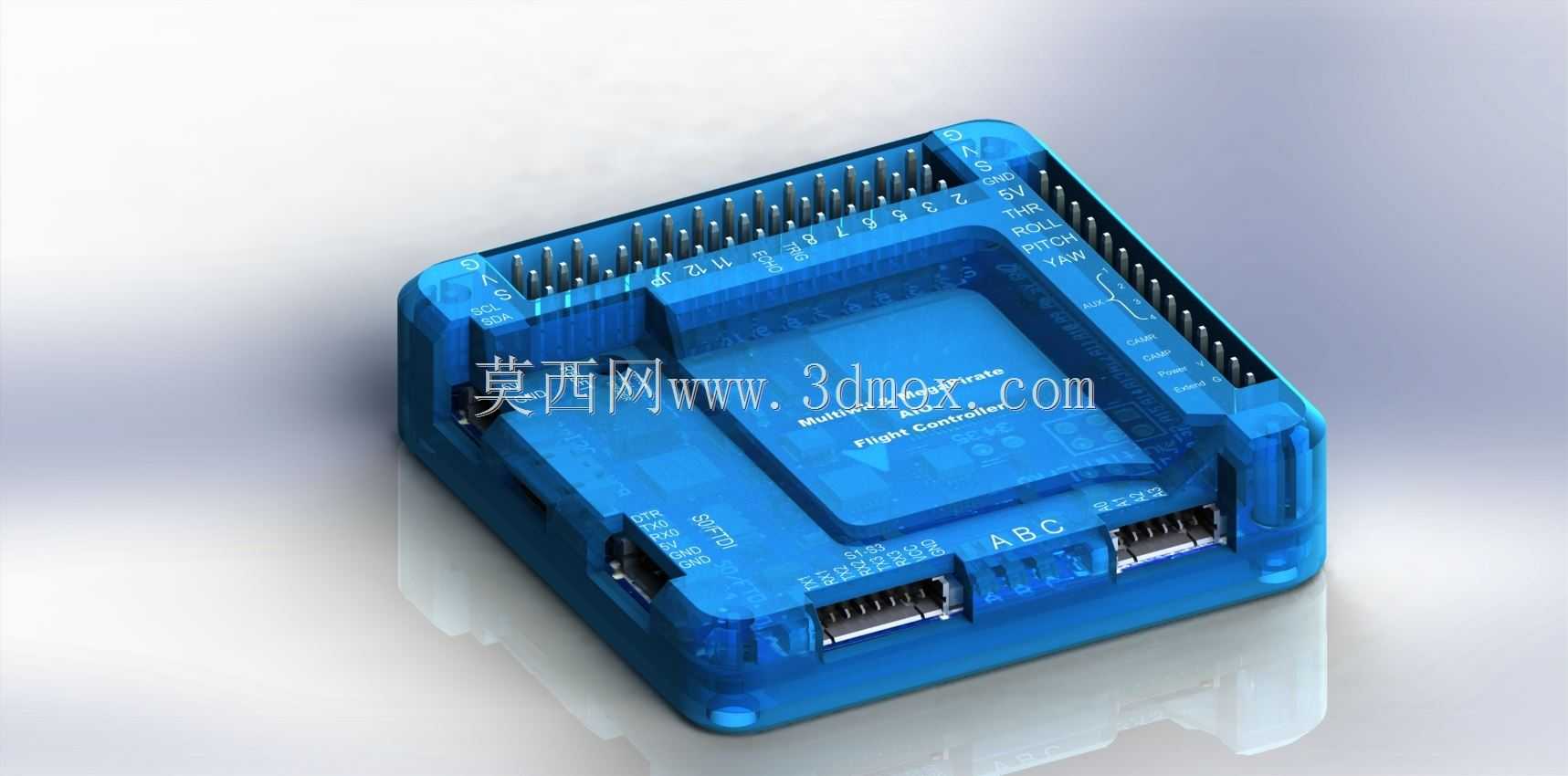

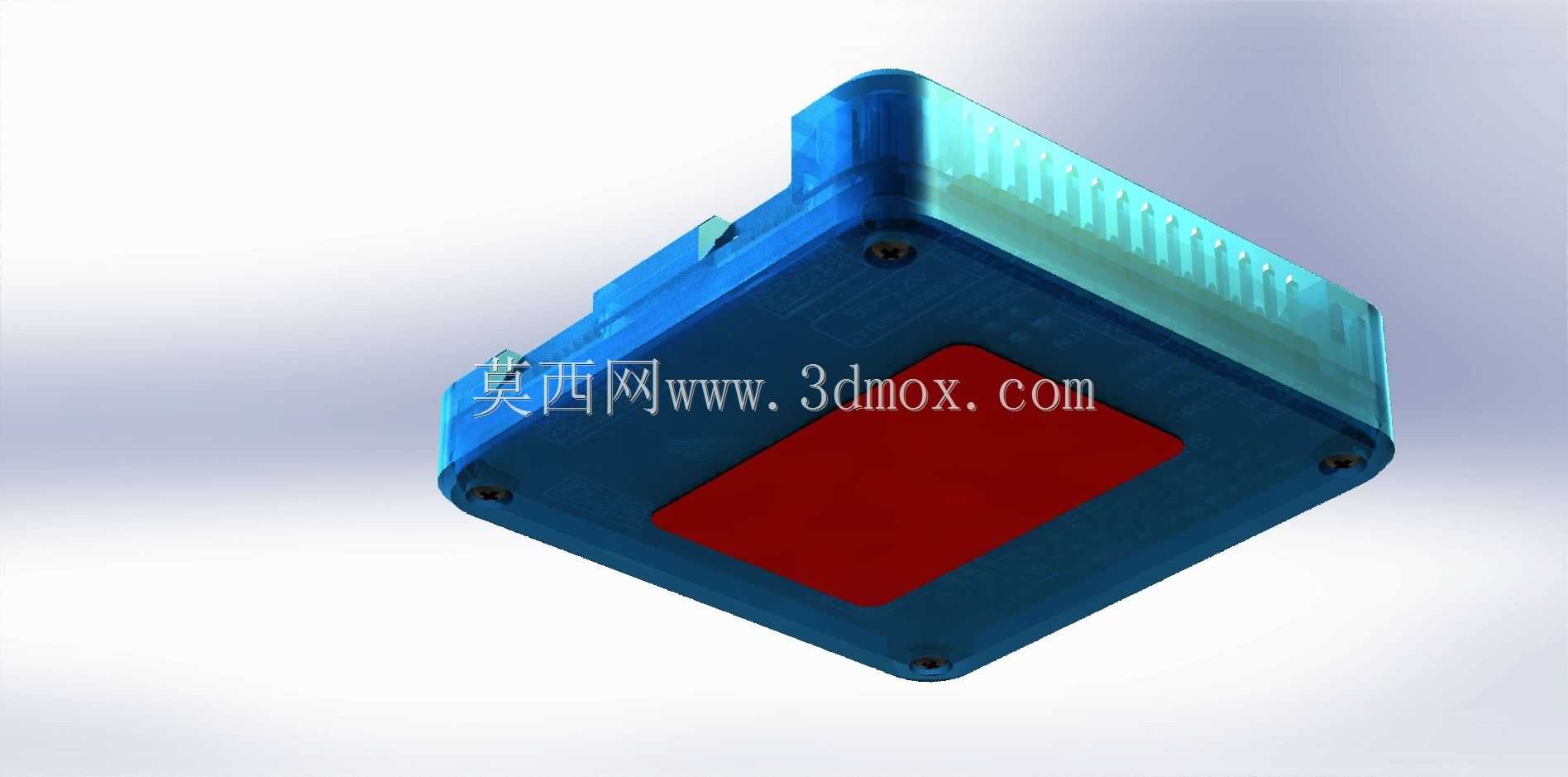

在安装边界与外形尺寸上，该飞控板采用正方形PCB构型，长宽尺寸为50mm×50mm，板身整体高度为11.6mm，四个安装角预留了标准安装孔，安装孔中心距为45mm，安装孔孔径为3mm，可适配市面上绝大多数标准飞控减震安装架。板卡配套的接线端子采用1.25mm间距的 Molex 连接器，不同功能的接线采用不同针数的端子做防呆区分，包含3针电调信号接线、4针调试接口接线、6针与8针扩展接口接线，所有配套接线长度均为100mm，既能够满足常规机架内的布线长度需求，也不会因为接线过长造成舱内布线杂乱。
