摆线针轮传动驱动器结构设计模型

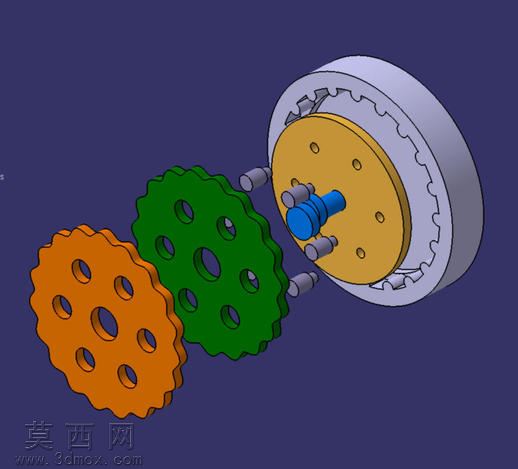

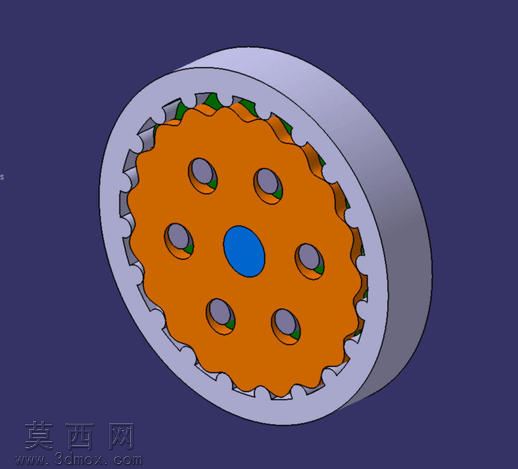

本模型为摆线针轮传动原理的驱动器结构，采用三维建模软件完成全参数化设计，完整还原摆线针轮传动的核心运动逻辑与装配关系。建模过程中首先搭建整体装配基准坐标系，按照摆线针轮传动的啮合原理，先完成针齿壳的内齿圈轮廓绘制，通过摆线齿形的参数方程生成摆线轮的精确齿廓曲线，保证齿形啮合的重合度与传动平稳性，避免齿面干涉问题。模型中包含两片错位布置的摆线轮，分别采用差异化的材质渲染区分，橙色与绿色的摆线轮通过柱销与输出端的金色法兰盘连接，柱销与摆线轮上的销孔采用间隙配合的装配约束，还原摆线传动中柱销传递扭矩同时补偿摆线轮偏心运动的结构特性。输入端的蓝色偏心轴作为动力输入部件，建模时严格控制偏心距参数，保证偏心轴转动时带动两片摆线轮做平面行星运动，与针齿壳内的针齿依次啮合实现大减速比传动。渲染阶段针对不同零部件赋予差异化材质：针齿壳采用银灰色金属质感材质模拟铸铁壳体的哑光金属效果，输出法兰采用亮金色金属材质区分传动输出端，偏心轴采用蓝色工程塑料质感材质突出输入部件，摆线轮采用饱和度较高的彩色哑光材质便于观察装配关系，针齿与传动柱销采用亮银色金属材质模拟销轴类零件的表面质感。整体装配过程严格遵循实际机械装配的约束逻辑，添加了符合运动规律的配合约束，可直观演示摆线针轮传动的运动过程：输入轴转动时，摆线轮在偏心轴带动下做反向低速行星运动，通过柱销将低速转动传递给输出法兰，实现减速增扭的传动效果。设计过程中充分考虑摆线传动的结构特性，所有齿形参数、偏心距、柱销分布直径均参考摆线针轮传动的设计规范，保证模型结构符合工程实际，可用于传动原理演示、结构教学参考以及相关产品设计的方案参考，清晰展现摆线驱动器少齿差传动的核心结构特点，各零部件无多余特征，装配层级清晰，可直观拆解观察每个部件的结构形态与装配位置关系。
