多段拼接式通风管道钣金弯头结构设计

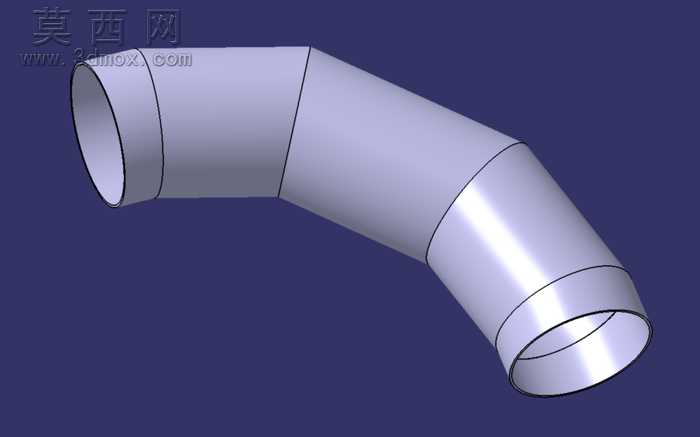

该钣金弯头采用多段斜切管节拼接的结构形式，整体呈现三段式弯折走向，能够在管路系统中实现气流方向的平顺转向，避免直角弯头带来的风阻骤增、紊流噪音等问题，适配通风除尘、物料气力输送等场景的管路布设需求。建模过程中首先确定弯头的整体弯折角度与中心曲率半径，以中心轴线为基准拆分各段管节的斜切截面，保证每一段管节的两端截面均为正圆形，相邻管节拼接时接缝完全贴合，无错位间隙。建模时严格遵循钣金加工的工艺要求，每一段管节都预留了合理的咬边或焊接搭接余量，管体两端额外设计了一圈加强翻边结构，既能够提升薄壁管件的结构刚度，避免运输安装过程中出现管口变形，也可以作为管路对接时的定位基准，方便与相邻直段管道进行法兰连接或者套接固定。材质设定为常用的镀锌冷轧钢板，表面呈现均匀的亚光金属质感，渲染时还原了钣金折弯、拼接后的自然棱线过渡，没有多余的装饰性结构，所有曲面均为可展开的钣金曲面，能够直接导出展开图用于激光下料、折弯成型等加工工序。设计过程中充分考虑了钣金加工的工艺可行性，规避了过小折弯半径、无法展开的异形曲面等工艺问题，各管节拆分后均为规则的斜截圆柱结构，加工时无需复杂的成型模具，通过常规的卷板、切割、焊接工序即可完成制作，有效降低了生产制造成本。整体结构壁厚均匀，弯折处过渡顺滑，既能够保证管路内部的气流流通顺畅，减少压力损失，也具备足够的结构强度，能够承受常规管路系统的工作压力，适配多种工业通风、输送管路的安装使用需求。
