创意脑形锥齿轮组合传动结构

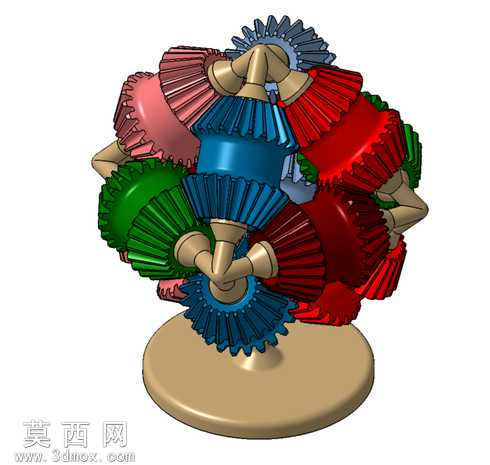

本作品是一款仿生创意锥齿轮组合结构，整体造型模仿大脑外形，将多组锥齿轮以仿生排布的方式组合成类脑球形结构，兼具机械传动功能与创意展示效果。建模阶段采用三维机械设计软件完成全参数化构建，首先确定整体球形轮廓的基准坐标系，以中心对称的方式规划每一组锥齿轮的安装位置，保证各齿轮之间的啮合间隙符合机械设计标准，避免传动过程中出现卡滞、干涉问题。每一个锥齿轮都严格按照标准锥齿轮参数进行建模，齿形轮廓经过精确拟合，齿顶高、齿根高、模数等参数统一匹配，确保所有齿轮能够顺畅啮合传动。模型的支撑连接结构采用三叉式万向衔接结构，将不同方位的锥齿轮组有序连接，底部设置圆形展示底座，既可以支撑整个齿轮组结构，也能作为输入端的安装基座，动力从底部输入后可通过多组啮合锥齿轮实现多方位的动力传递，直观展示空间锥齿轮传动的特性。材质渲染阶段，对不同分组的锥齿轮赋予差异化的彩色金属材质，红、蓝、绿、粉等不同色彩的齿轮分区排布，既清晰区分不同的传动单元，也让整体类脑造型更具视觉层次感；支撑衔接结构采用黄铜色金属材质，模拟金属加工件的质感，底座采用哑光浅金材质，平衡整体视觉重心。设计思路上打破常规齿轮组的平面排布逻辑，将锥齿轮的空间传动特性与大脑的仿生外形结合，既可以作为机械传动教学的演示模型，帮助学习者理解空间锥齿轮的啮合原理与多向传动特点，也可作为创意机械摆件展示机械结构的美感。建模过程中对每一处啮合位置都做了干涉检查，调整齿轮的安装角度与轴向位置，确保所有齿轮在传动过程中齿面接触面积符合设计要求，传动路径顺畅无阻滞，整体结构兼顾了机械设计的严谨性与创意造型的观赏性。
