多连杆联动折叠伞骨支撑结构设计

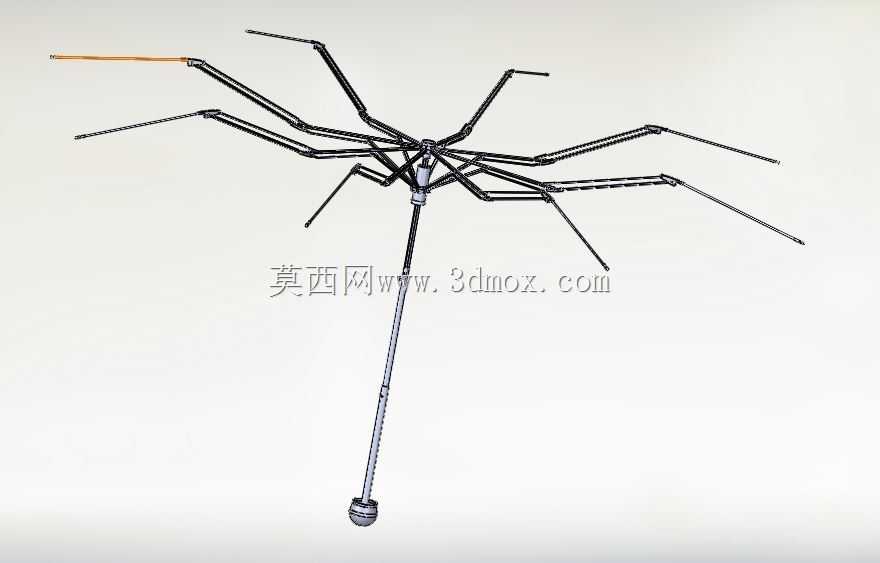

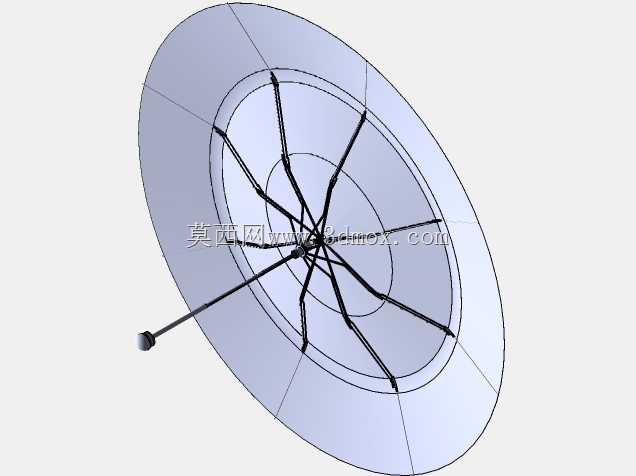

该结构为伞具的核心支撑骨架，主要应用于日常晴雨伞、户外遮阳伞等民用雨具产品的生产制造环节，是伞具实现开合功能、支撑伞面形态的核心机械部件，直接决定伞具的开合顺畅度、抗风承重能力与整体使用寿命。在实际使用场景中，这套多连杆伞骨结构需要承担伞面撑开后的张力载荷，应对户外使用时的侧向风力冲击，同时要满足反复折叠开合数千次的疲劳强度要求，适配日常通勤、户外摆摊、景区遮阳等多场景下的伞具使用需求。从功能特性来看，该结构采用中心主杆搭配多组辐射状连杆副的设计，每一组伞骨都由多段铰接的金属杆件组成，通过杆件之间的铰接点实现力的传导，当中心滑套沿主杆向上滑动时，会同步带动所有辐射方向的连杆组向外展开，最终将伞面完全撑开形成稳定的支撑面；当滑套向下滑动时，所有连杆会同步向内收拢，最终将整伞折叠为细长形态，方便收纳携带。整套结构的联动逻辑经过反复调校，所有铰接点的转动间隙控制在极小范围内，既保证开合过程无卡滞，又避免间隙过大导致撑开后伞面晃动。设计过程中优先遵循了运动学仿真的验证逻辑，每一段连杆的长度、铰接点的位置都经过运动轨迹校核，确保展开过程中各杆件不会出现运动干涉，收拢时所有杆件能整齐贴合在主杆周围，不会出现杆件错位突出的问题。从安装边界来看，中心主杆为中空金属杆件，底部设置握持端结构，上部滑套与所有内段连杆铰接，外段连杆末端预留伞面固定点位，整体收拢后外径不超过常规伞具的收纳尺寸，撑开后支撑半径可覆盖常规单人伞的伞面范围，所有铰接点位都采用小直径销轴连接，装配时无需额外复杂工装，可适配现有伞具生产线的总装流程，无需对现有生产工序做大幅调整即可投入量产。结构的受力设计上，对迎风时的载荷传递路径做了优化，风力作用在伞面的力会通过外段连杆传递到中部铰接点，再分散到多组斜向支撑连杆上，最终传导到中心主杆，避免单根杆件受力过大出现弯折断裂，有效提升伞具在大风天气下的使用可靠性。
