六旋翼多轴航拍作业飞行器结构设计

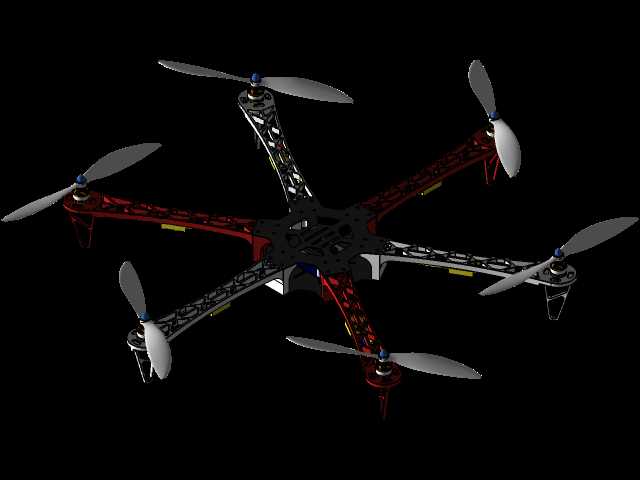

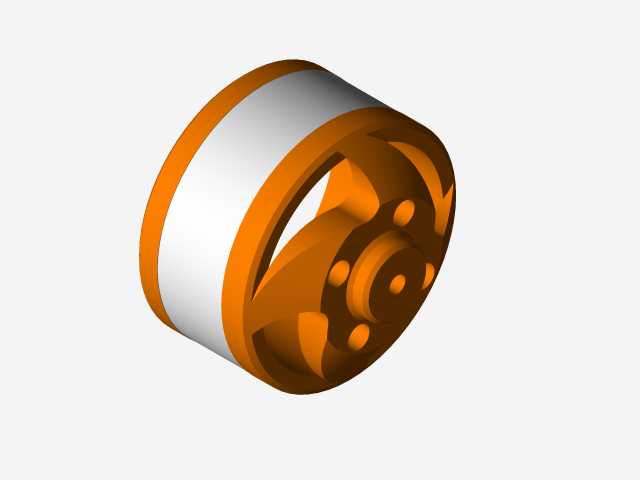

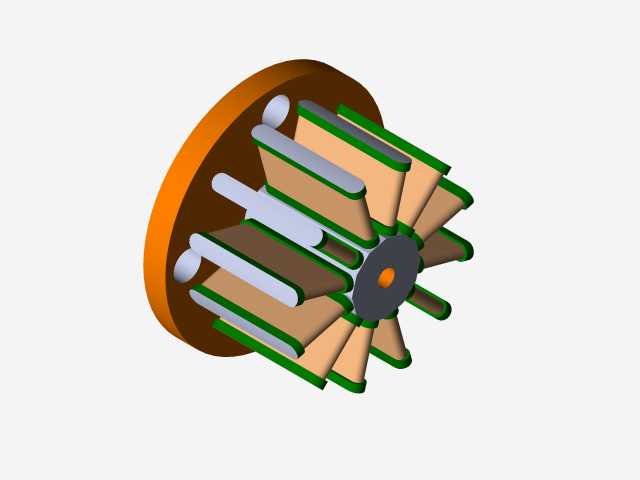

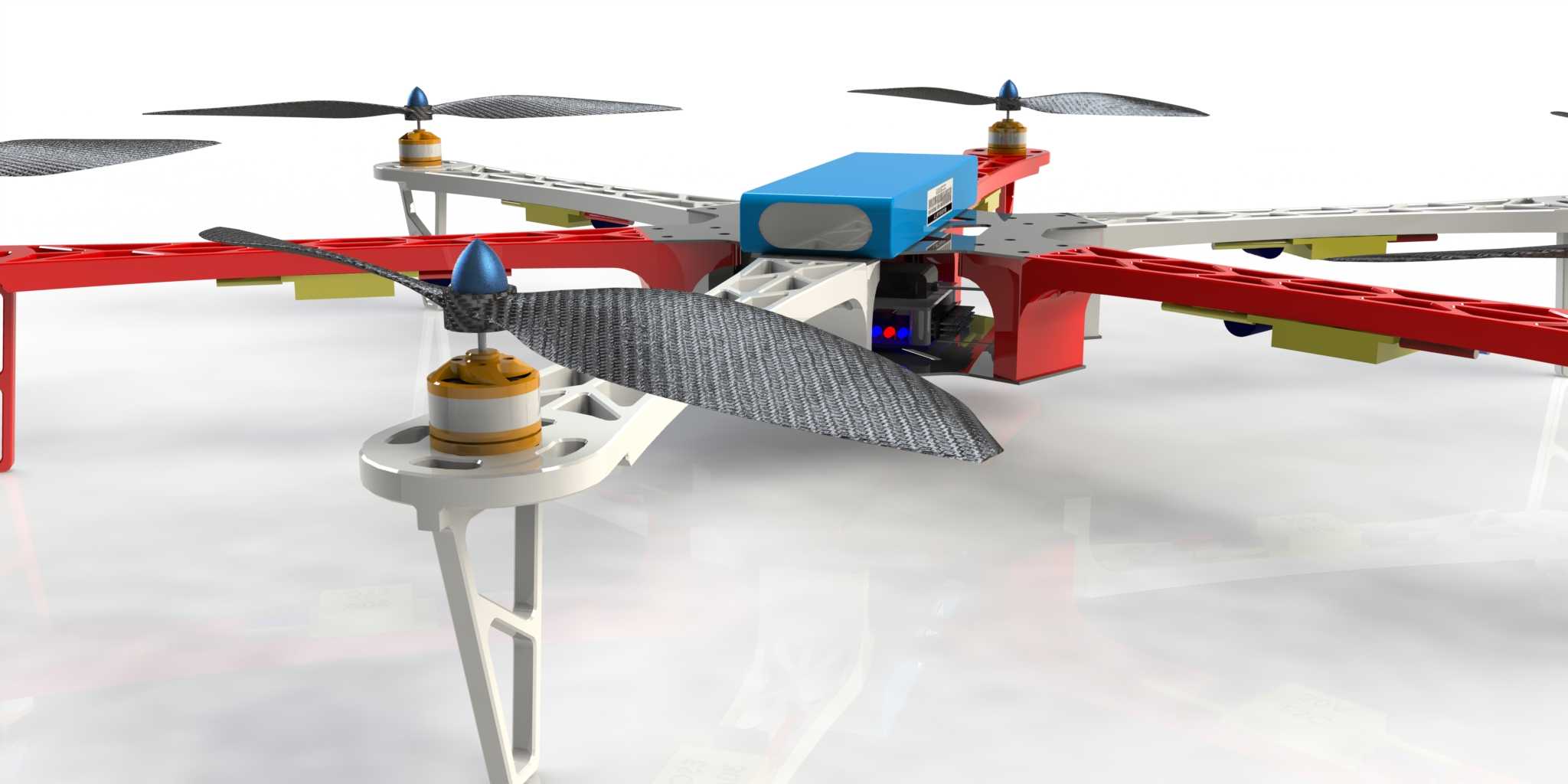

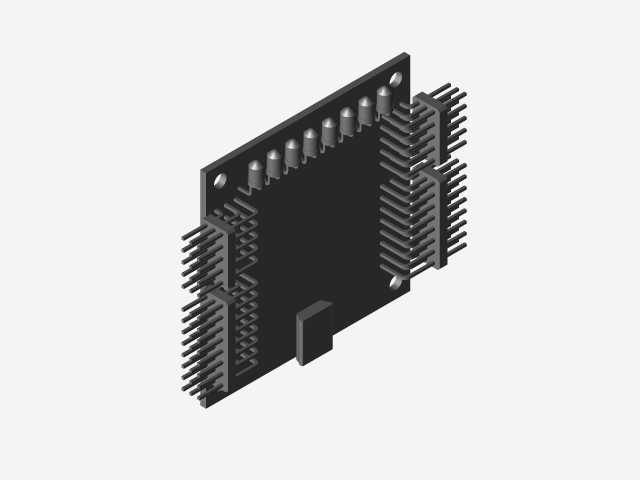

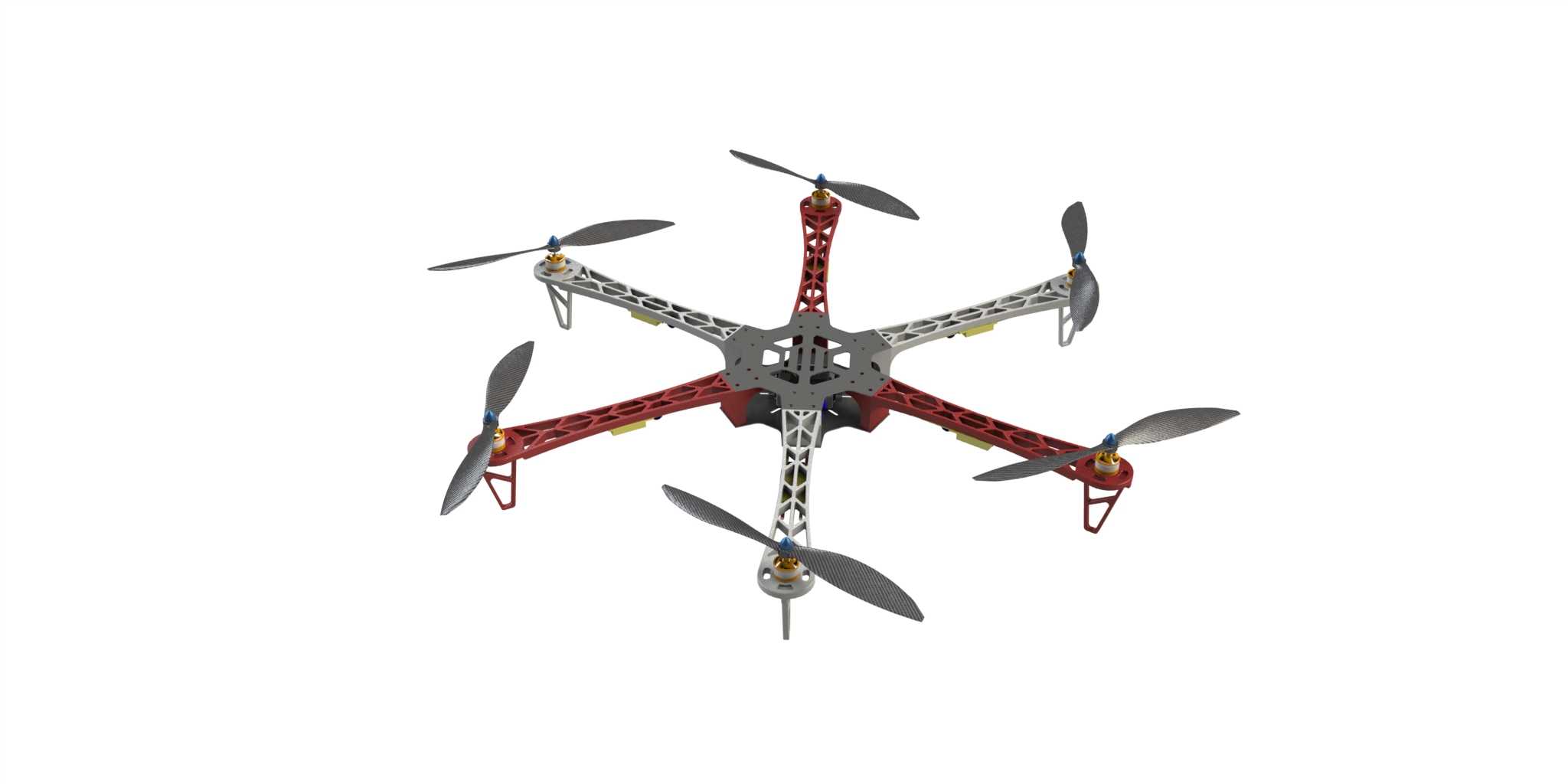

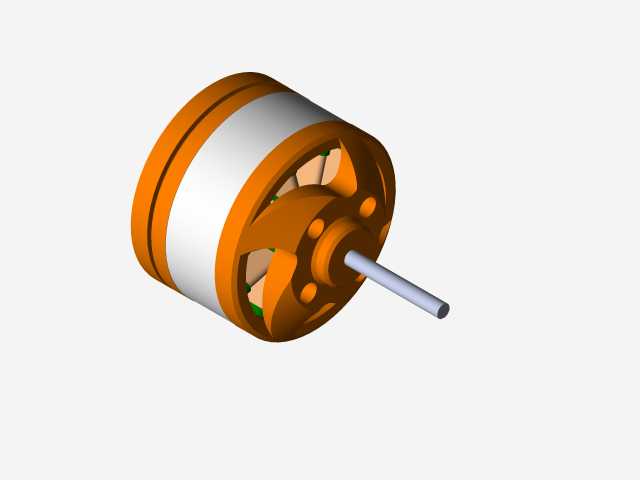

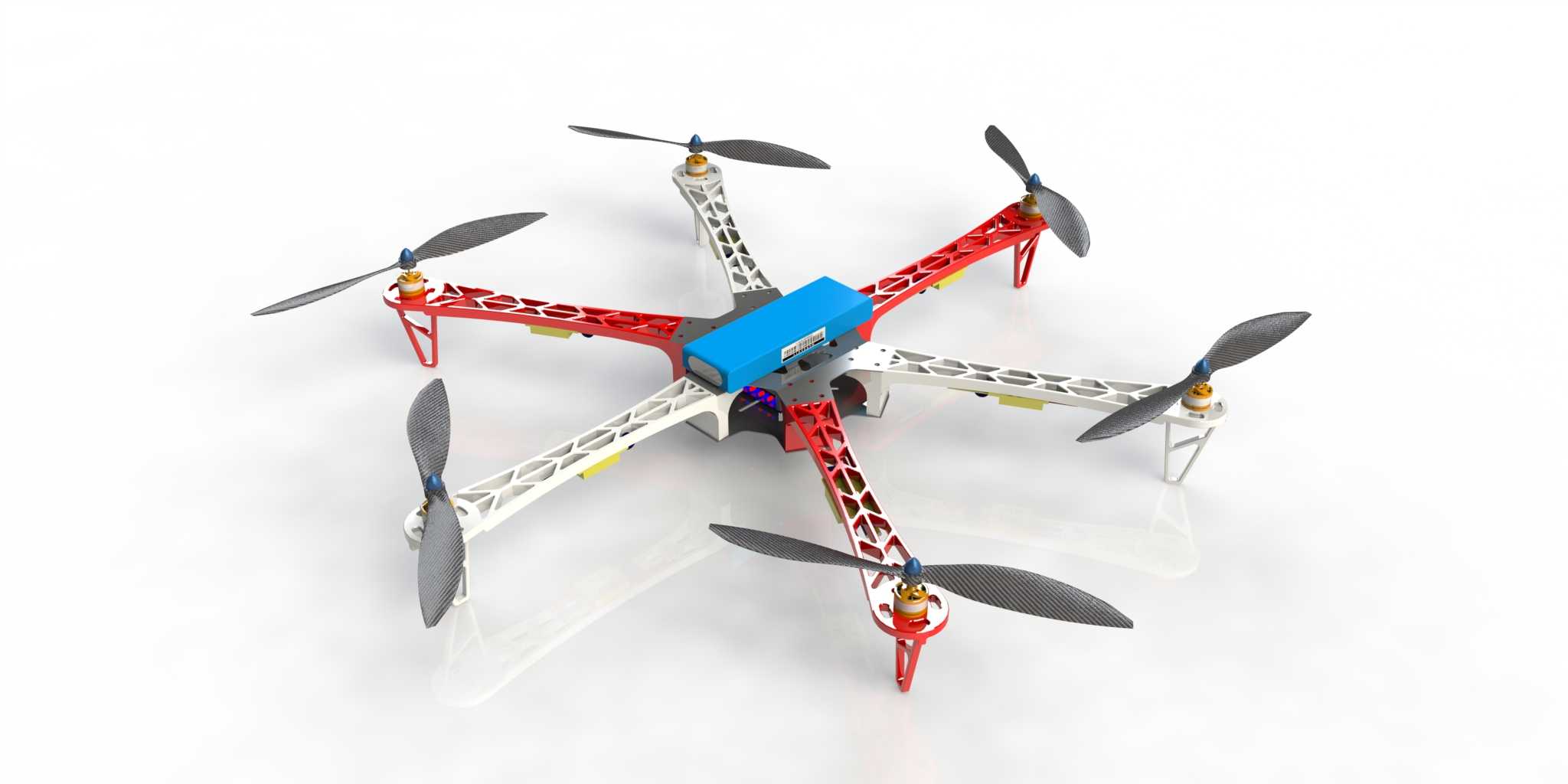

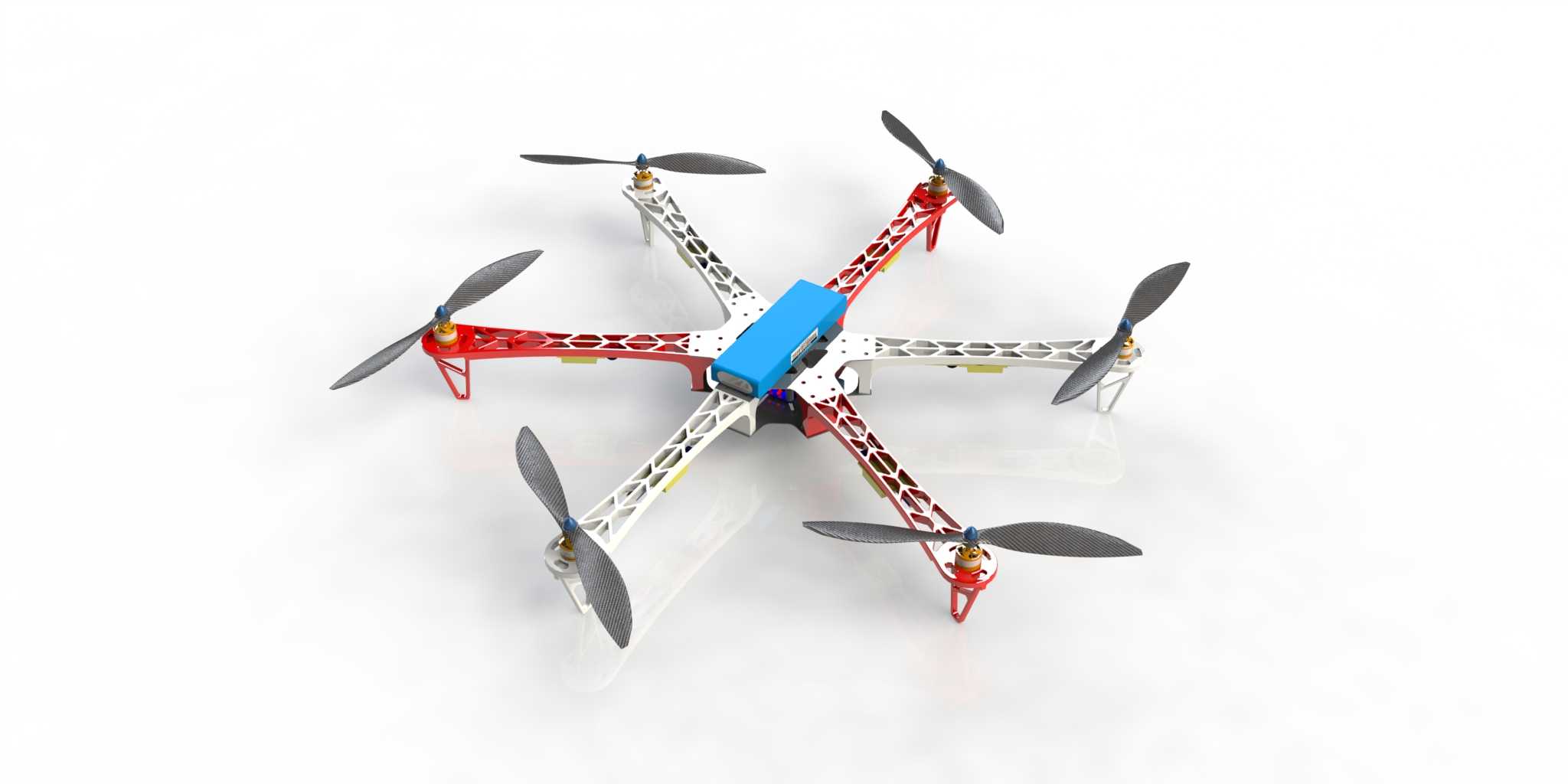

该六旋翼飞行器主要面向低空航拍测绘、小型物资短途投送、户外应急巡查等民用作业场景，可搭载轻量化可见光相机、热成像模块等任务载荷，在城市楼宇巡检、农林作物长势监测、户外活动空中跟拍等场景中稳定执行任务，相比四旋翼机型具备更强的动力冗余与抗风性能，单电机出现动力异常时仍可维持可控飞行姿态，大幅提升作业过程中的安全系数。整体机架采用六轴放射式对称布局，机臂以中心主控舱为核心均匀向外延展，相邻机臂夹角保持60度，确保各旋翼产生的升力均匀分布，避免飞行过程中出现偏航力矩偏差；机臂主体采用镂空桁架式结构设计，在保证结构抗弯、抗扭强度的前提下尽可能削减机架自重，提升有效载荷占比与续航表现，红白相间的机臂配色可提升空中飞行时的视觉辨识度，降低低空作业时的碰撞风险。中心舱体为分层式结构设计，上层预留飞控模块、GPS定位组件的安装位，中层设置电池仓适配主流规格的航模锂电池，下层预留通用挂载接口，可根据不同作业需求快速更换任务载荷，无需对机架主体进行二次改装。机臂末端采用快拆式电机安装座，可适配对应规格的无刷电机与螺旋桨，安装座预留减震胶圈卡位，可过滤电机高速运转产生的高频震动，避免震动传递至中心舱影响飞控传感器精度与航拍成像清晰度。起落架采用轻量化支脚结构，分布于相邻机臂的下方间隙位置，起飞降落时可提供稳定支撑，同时预留足够的离地间隙，避免挂载的任务设备在起降过程中与地面发生剐蹭。整机设计过程中充分考虑安装边界与维护便利性，所有走线均预留机臂内部穿线通道，避免线材外露造成的风阻增加与飞行缠绕风险，各连接部位采用标准化紧固件，日常维护更换部件时无需特殊定制工具，可快速完成机臂、电机、起落架等易损部件的更换作业，适配户外高频次作业的使用需求。
