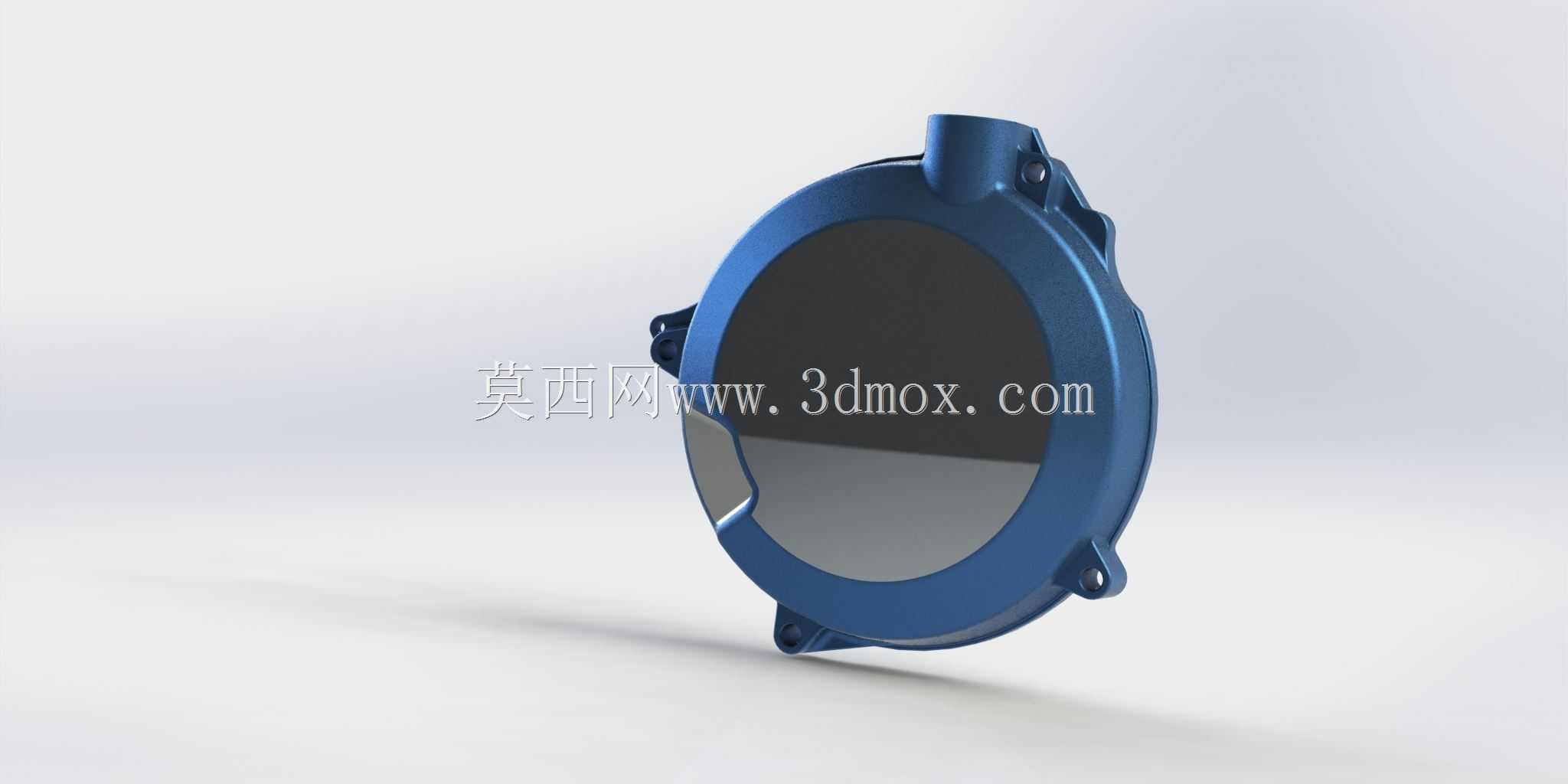

KTM越野摩托专用离合器侧盖结构设计

　　这款离合器侧盖主要适配小排量越野摩托车的动力输出端，安装位置紧贴发动机曲轴箱外侧，直接覆盖离合器总成的外露区域，核心作用是为内部湿式多片离合器提供封闭的运行腔体，阻挡骑行过程中飞溅的泥沙、泥水侵入摩擦片组，同时约束腔体内润滑油的流动路径，避免高速运转时机油出现无规则甩溅影响离合结合效率。

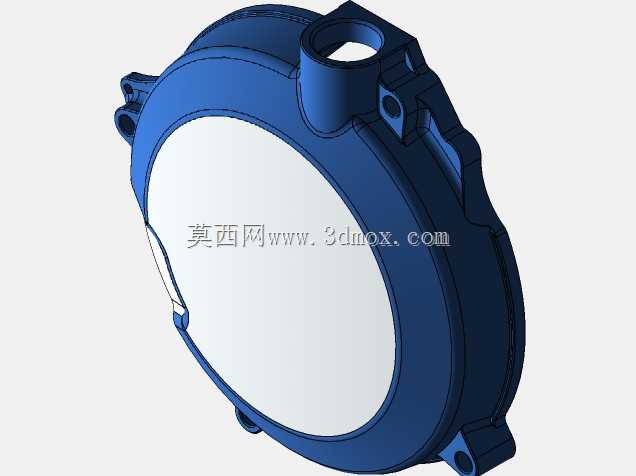

　　从结构设计逻辑来看，盖体采用了不等壁厚的压铸成型思路，主体环形区域壁厚控制在3.5mm左右，既保证足够的结构刚度抵御飞石冲击，又能控制整体重量避免增加发动机侧部的冗余负载。边缘分布的四个安装凸台做了局部加厚处理，每个凸台内嵌的安装孔位同轴度公差控制在0.1mm以内，装配时能与曲轴箱上的定位螺柱精准对齐，凸台与箱体贴合的端面设计了0.8mm深的密封胶圈槽，装配时嵌入耐油橡胶圈后可实现静密封，杜绝高转速下的机油渗漏问题。盖体上部的凸起管状结构是离合器操纵臂的避让通道，内部预留了足够的间隙容纳推杆的往复运动行程，不会出现推杆运动时与盖体内壁发生剐蹭的问题。

　　面向越野骑行的复杂工况，盖体外侧的曲面做了流线型过渡处理，没有突出的尖锐棱角，摔车时能让冲击力沿曲面顺滑分散，避免应力集中导致盖体开裂。盖体中部的半开放可视区域采用了内嵌式的透明视窗设计，视窗边缘与金属基体的结合处做了滚花压合密封，无需拆解侧盖就能直接观察内部离合器摩擦片的磨损状态，日常维护时可以快速判断离合片的损耗程度，减少不必要的拆解工作量。安装边界上，盖体整体最大外径为182mm，轴向突出曲轴箱安装面的高度为46mm，安装孔位的中心距完全匹配对应车型曲轴箱的原有螺柱布局，替换原厂件时无需额外改装，直接对位锁紧即可完成装配，密封面的压紧力设计为每颗螺栓8N·m，既能保证密封胶圈的压缩量处于合理区间，又不会因压紧力过大导致铝合金盖体出现螺纹滑牙或者凸台断裂的问题。在实际使用场景中，这款侧盖不仅能满足日常林道穿越、场地竞速的防护需求，其优化的内部导流结构还能引导机油在离合器腔体内形成稳定的循环路径，帮助摩擦片在结合与分离过程中快速带走热量，降低长时间半联动状态下摩擦片的烧蚀风险。
