履带拖拉机卡特彼勒款履带连接构件

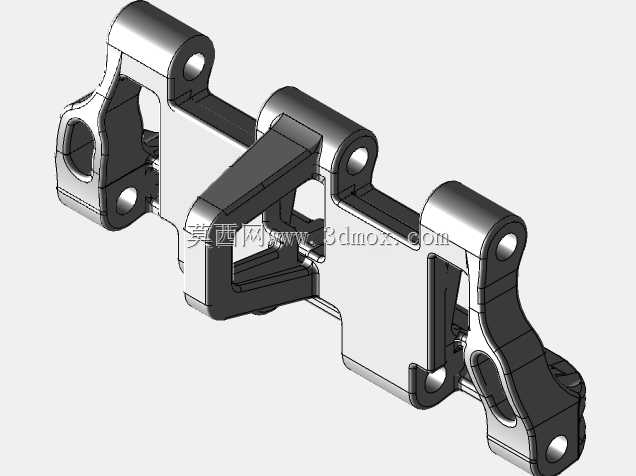

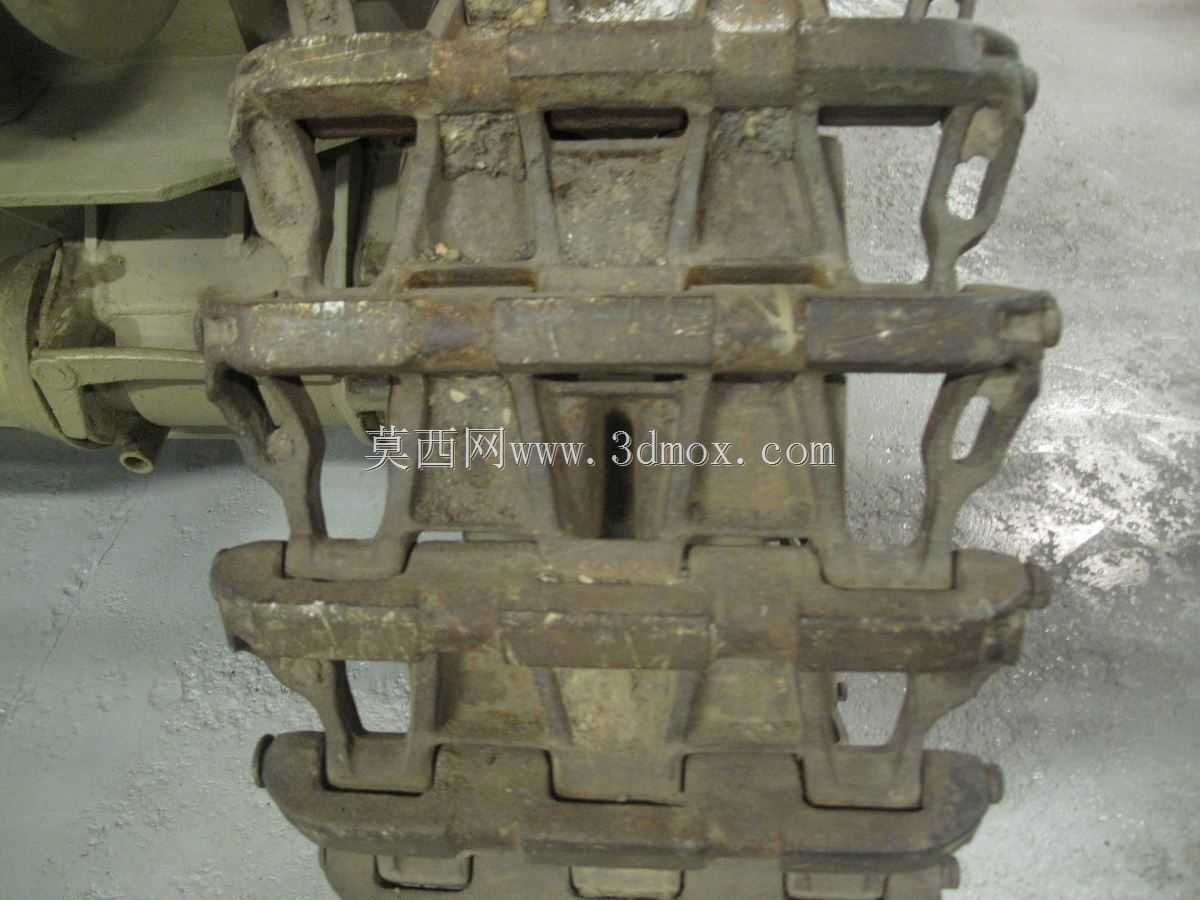

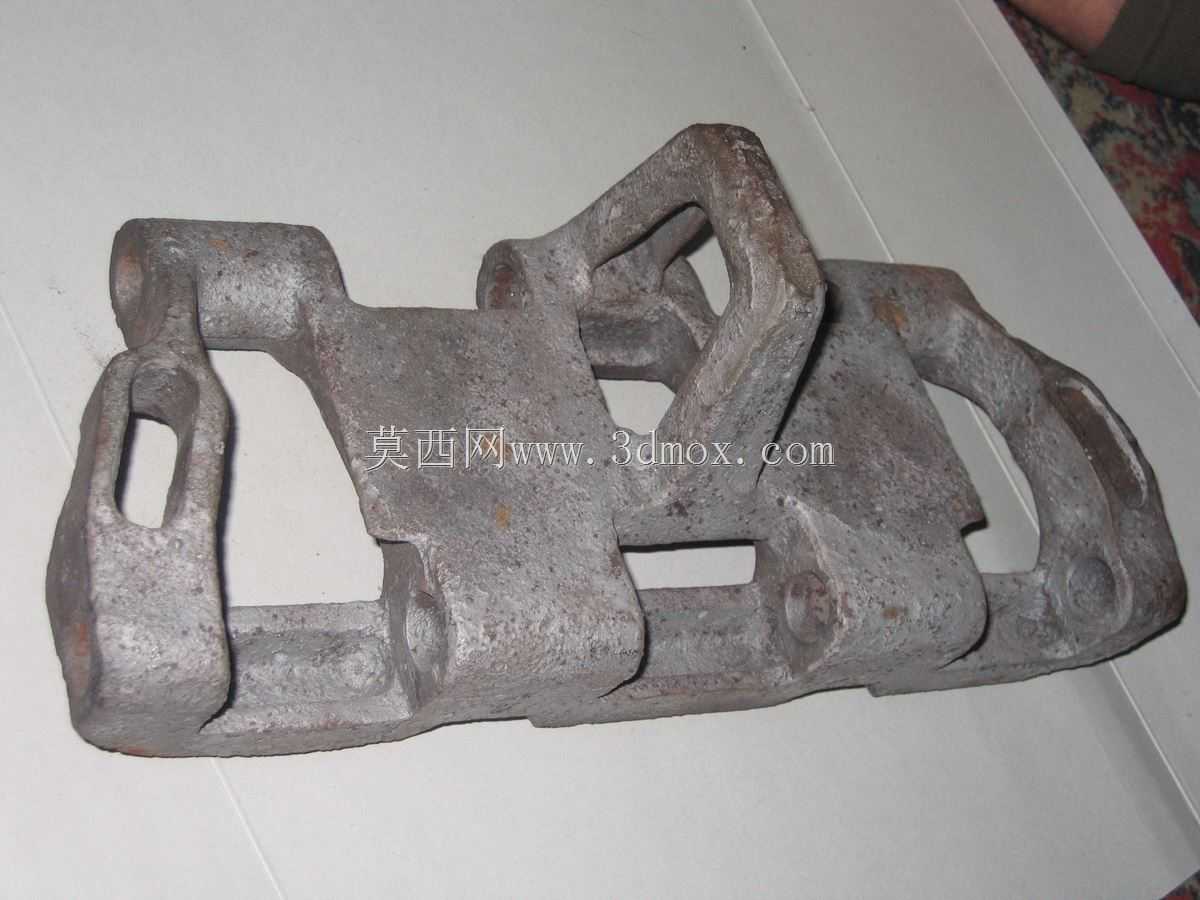

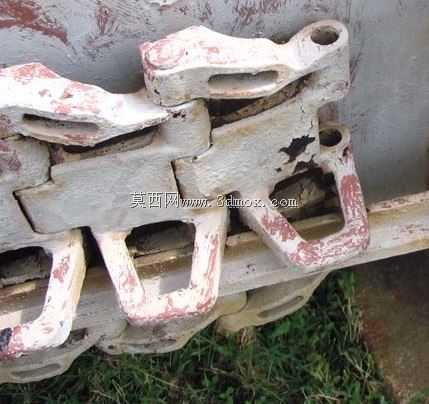

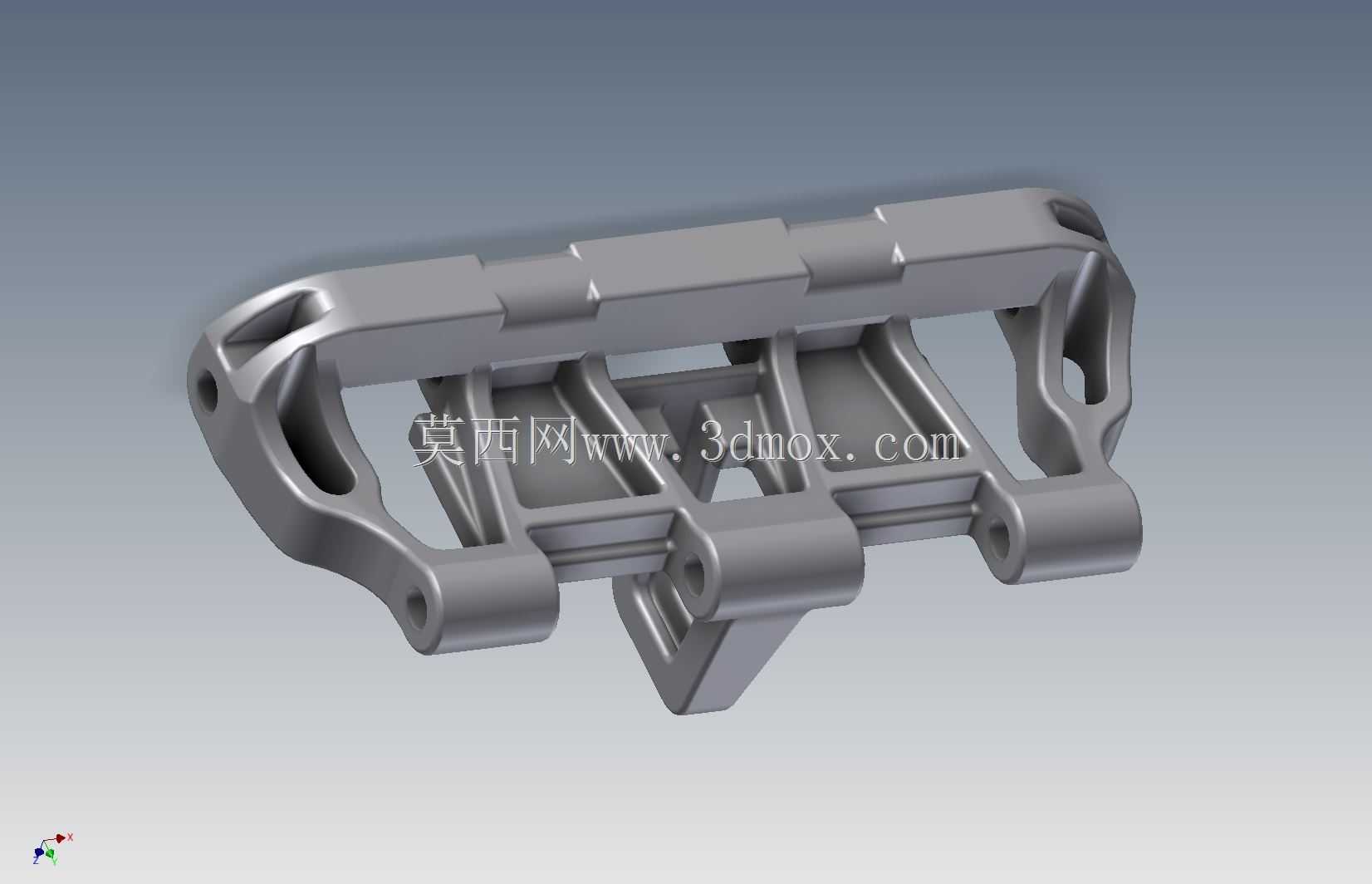

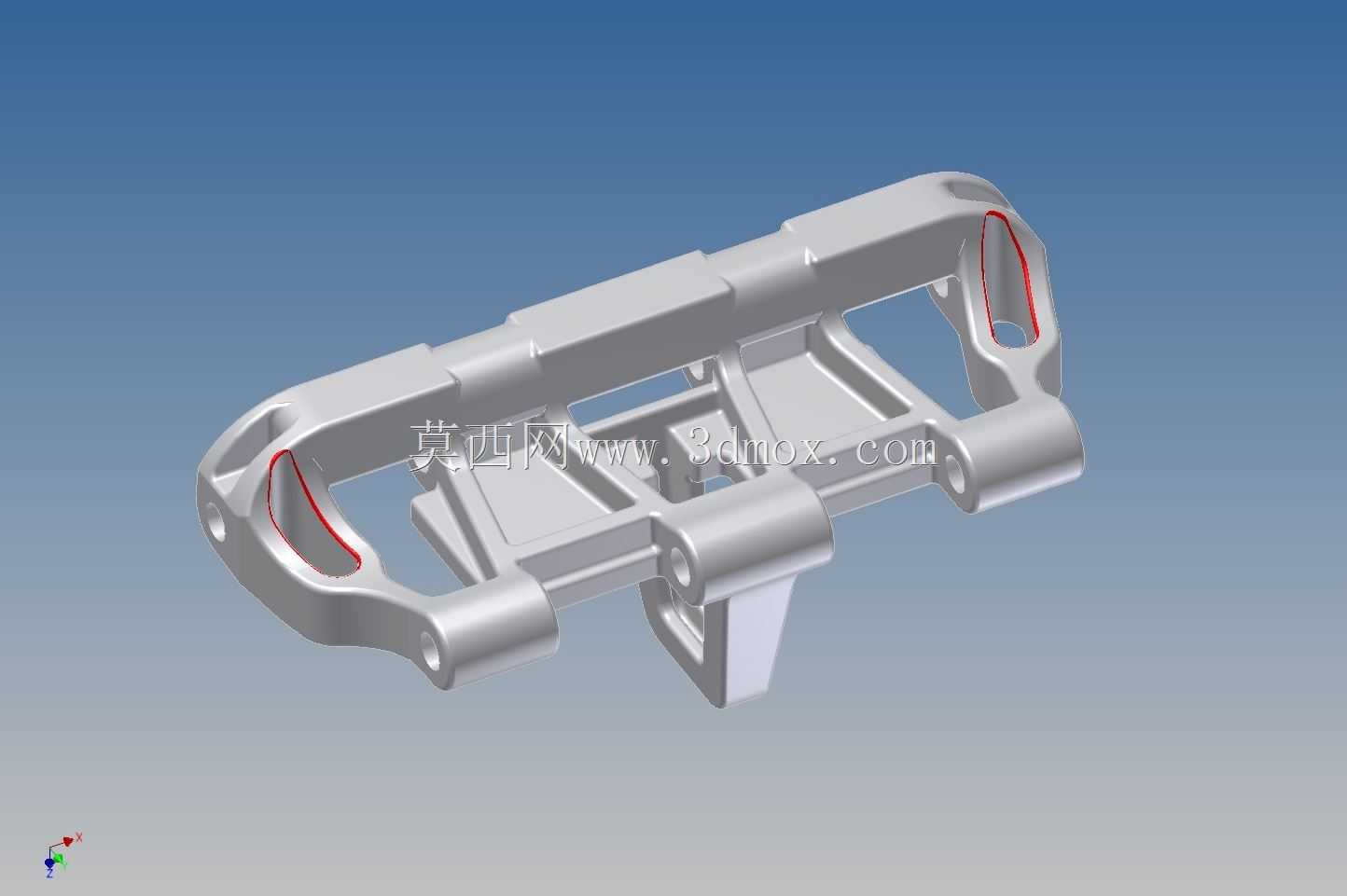

该构件为履带式行走机构的核心连接承重部件，主要适配大马力履带拖拉机的履带总成装配场景，在泥泞、凹凸不平的农田作业、山地开荒、工程推土作业环境中，承担相邻履带板之间的铰接连接、载荷传递功能，是保障履带环顺畅转动、分散整机接地压强的关键结构件。在实际作业过程中，该构件需要持续承受整机重量带来的静载荷，同时传递行走驱动轮输出的扭矩，还要缓冲田间碎石、硬土块带来的冲击载荷，避免履带板出现错位、脱轨、断裂等故障，保障拖拉机在复杂非铺装路面的通过性与行驶稳定性。从功能特性来看，该构件采用一体化框架式镂空结构设计，在保证整体结构强度的前提下尽可能削减非承重区域的材料冗余，有效降低构件自身重量，减少行走机构的转动惯量，降低驱动系统的动力损耗。构件两端设置有同轴铰接孔位，用于配合铰接销实现相邻履带单元的灵活转动，中部设置有多道加强筋结构，沿载荷传递方向排布，能够将局部集中的冲击载荷快速分散到整个构件框架上，避免应力集中导致的结构开裂，两侧的镂空造型既可以减少作业中泥土、碎石的卡滞，也能为铰接部位的润滑脂留存、泥沙排出预留足够空间，降低铰接部位的磨损速率。在设计思路上，该构件优先保障铰接孔位的同轴度与安装面的平面度，所有安装边界的尺寸公差严格匹配对应型号履带板的装配要求，铰接孔的孔径、孔距完全适配标准履带销的尺寸规格，无需二次加工即可直接完成装配；构件的整体外形轮廓做了圆角过渡处理，避免尖锐棱角在履带转动过程中与驱动轮、导向轮、支重轮发生卡滞磕碰，同时减少应力集中点，提升构件的疲劳寿命。在安装边界方面，构件的整体厚度、铰接孔中心距、安装面的定位凸台尺寸完全适配对应履带系统的装配空间，安装后相邻履带板的转动角度范围符合履带环转弯、越障的角度需求，不会出现转动干涉问题，构件的承重面与支重轮的接触弧度做了匹配优化，能够保证支重轮在履带表面滚动时的平顺性，减少行驶过程中的颠簸与异响。
