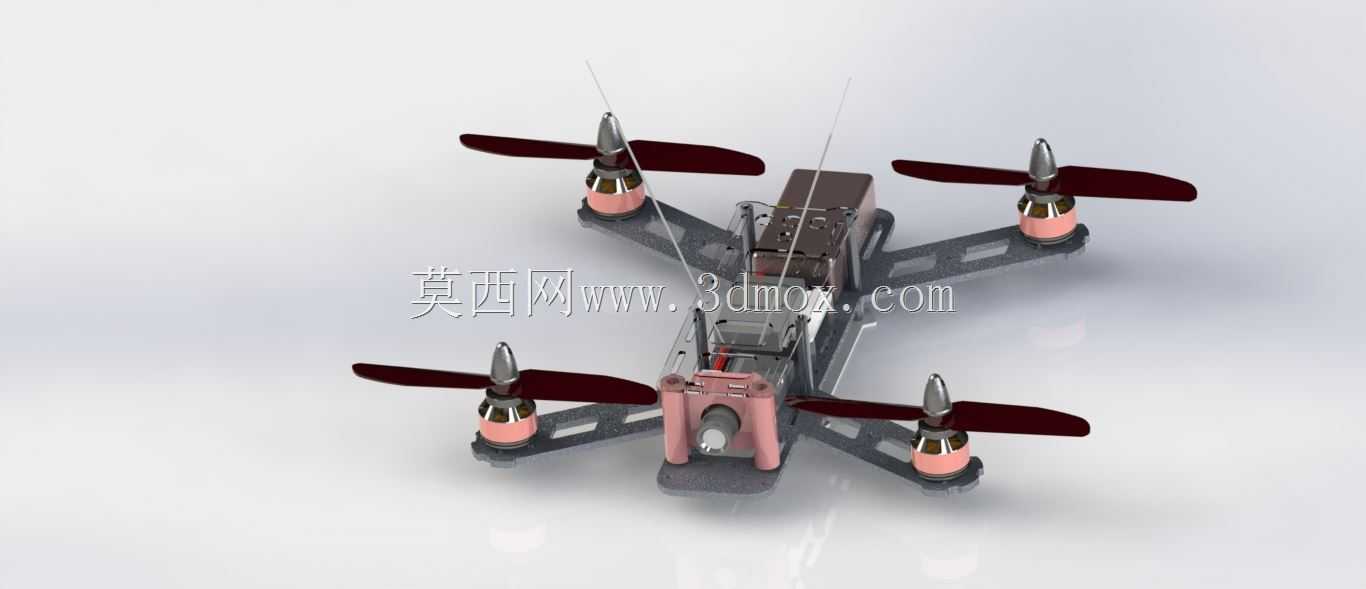

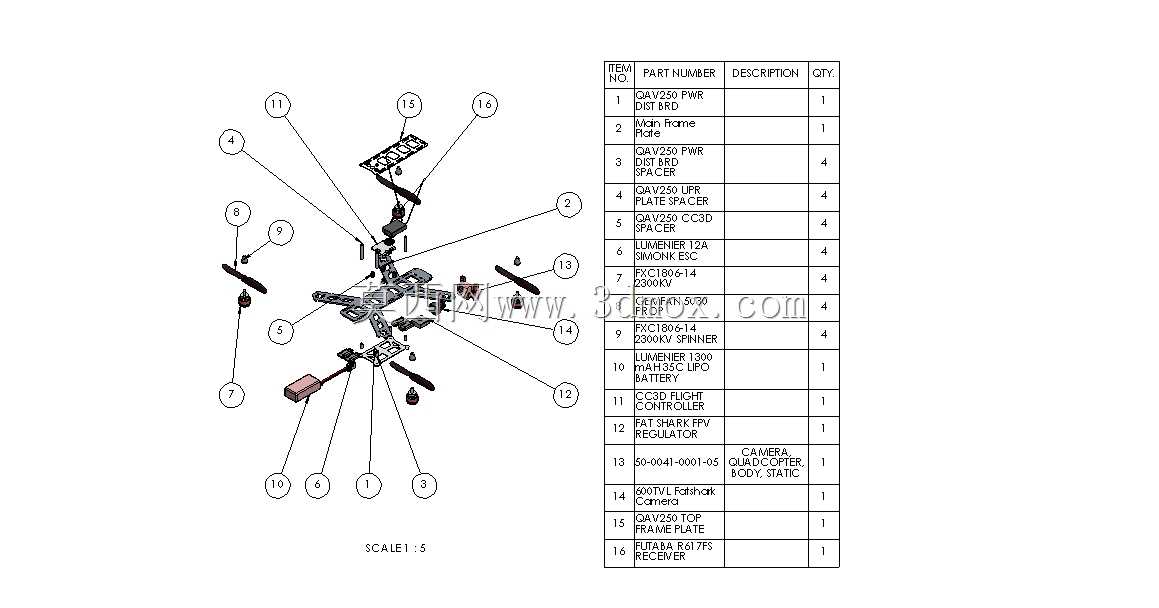

小型粉色竞速穿越四轴飞行器结构设计

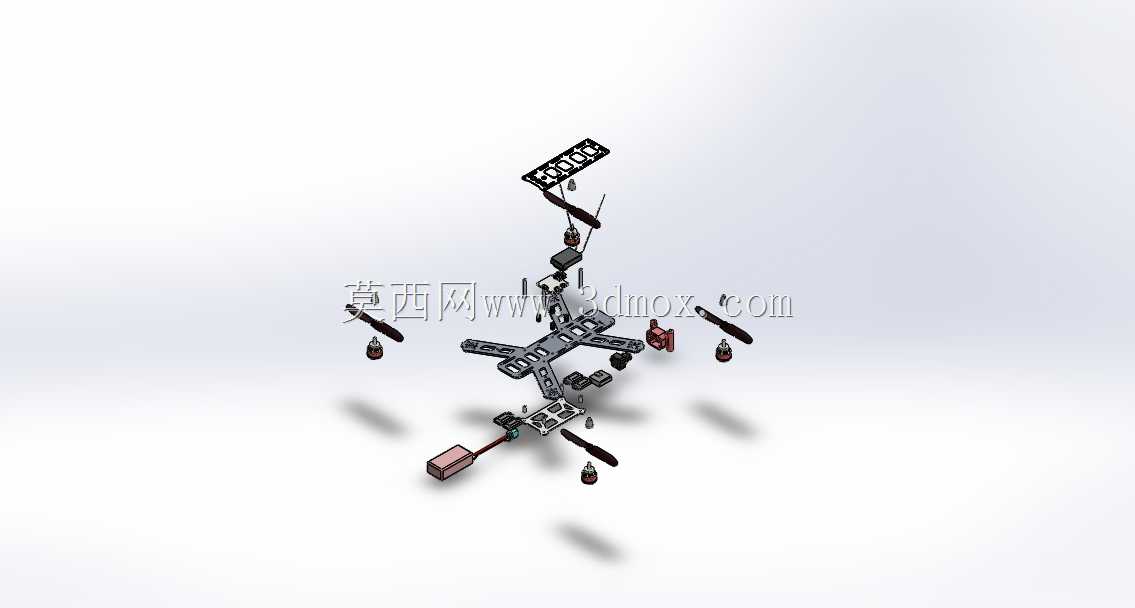

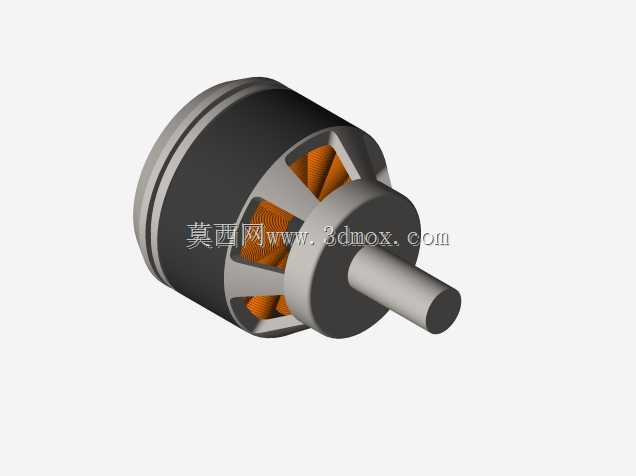

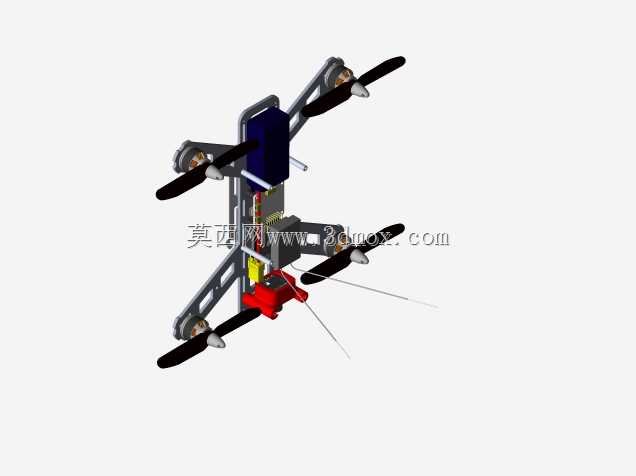

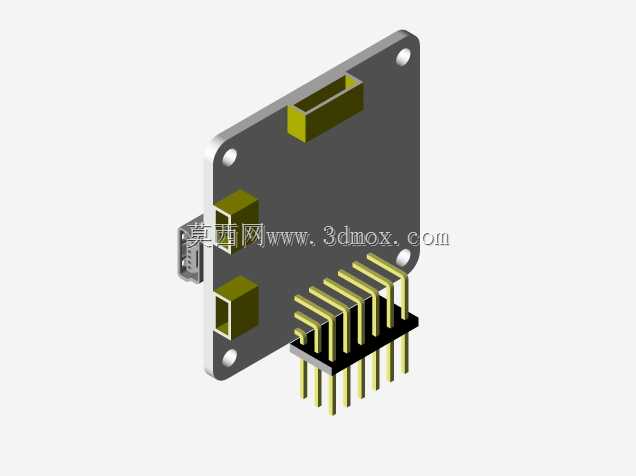

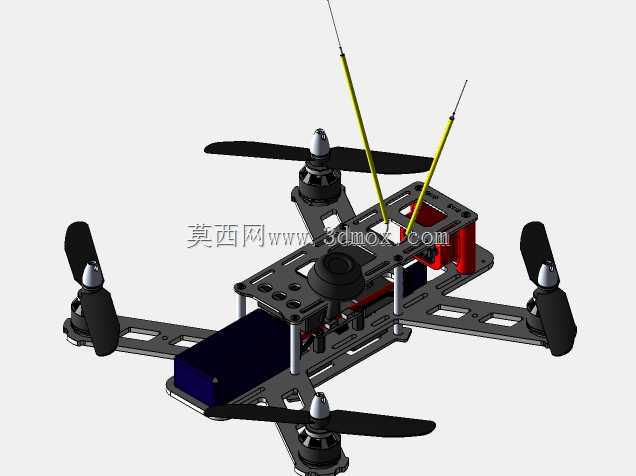

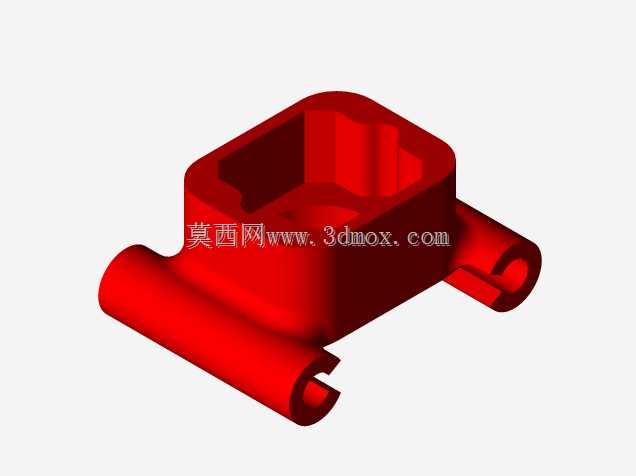

这款小型四轴飞行器定位近程低空作业与休闲竞速场景，可适配室内外短距离航拍、航模竞速训练、低空环境快速巡检等多种使用需求，整体结构围绕轻量化与抗冲击性做平衡设计，能够承受日常飞行中的小幅碰撞与降落冲击。从功能特性来看，该飞行器采用X型机架布局，四个旋翼呈对称分布，动力单元直接固定在机臂末端，减少传动结构带来的动力损耗，每个旋翼搭配独立的动力输出组件，可通过差速控制实现升降、转向、前后平移、侧飞等全向飞行动作，机架中部预留了飞控板、电池、信号接收模块的安装空间，走线槽沿机臂内侧布置，既可以避免飞行中线路缠绕旋翼，也能降低风阻对飞行稳定性的影响。设计思路上，整机优先考虑飞行灵活性与维护便捷性，机臂与中心机架采用快拆结构设计，单个机臂受损后可直接替换无需整体更换机架，旋翼保护结构与机架主体一体化成型，降低小碰撞下旋翼直接触地损坏的概率；机架主体采用镂空减重设计，在保证结构强度的前提下尽可能削减非承重部位的材料用量，有效降低整机起飞重量，提升续航表现与机动响应速度。外形尺寸方面，该飞行器属于小型穿越机级别，旋翼对角轴距适配250级别机架安装标准，整机不含旋翼的主体宽度控制在120毫米以内，机臂末端到中心机架的距离预留了标准尺寸无刷电机的安装孔位，可适配市面上主流的5寸竞速螺旋桨，电池安装位位于机架中心下方，可适配2S到4S规格的航模锂电池，安装边界预留了常规图传模块、摄像头的固定位置，摄像头安装座带有角度调节结构，可根据飞行场景调整拍摄倾角，满足不同飞行速度下的视角需求。机架底部预留了起落架安装孔位，可搭配轻量化起落架使用，降低降落时对底部电子元件的冲击，整体结构紧凑合理，既适合航模爱好者组装调试，也可作为小型低空作业平台搭载微型任务设备完成短距离作业任务。
