F450四旋翼无人机机架结构设计

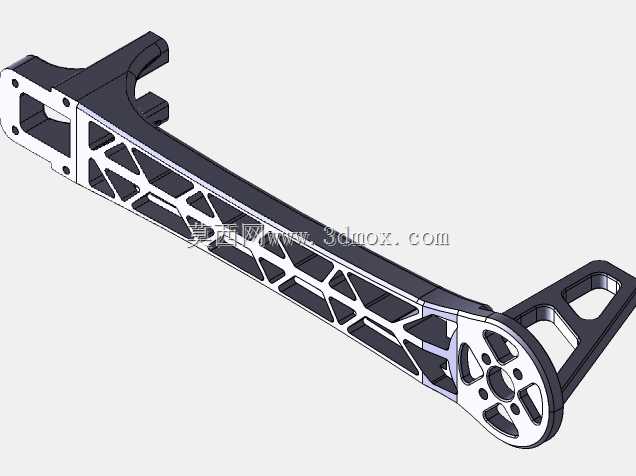

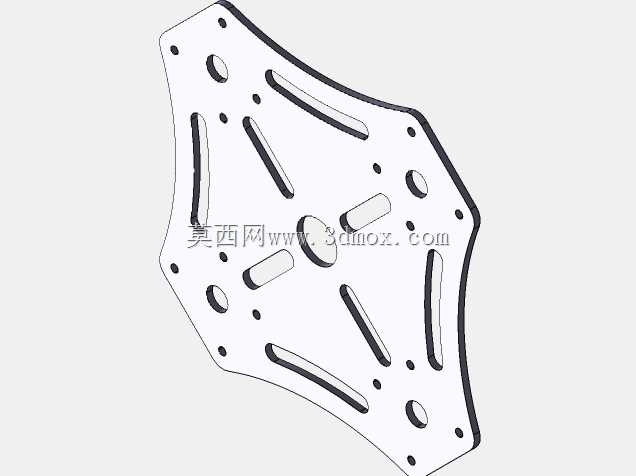

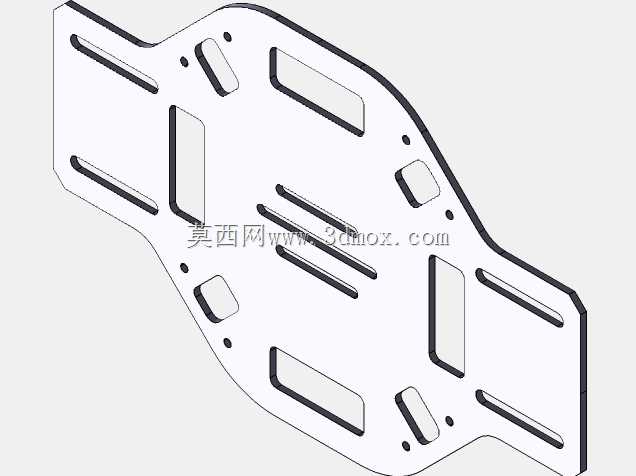

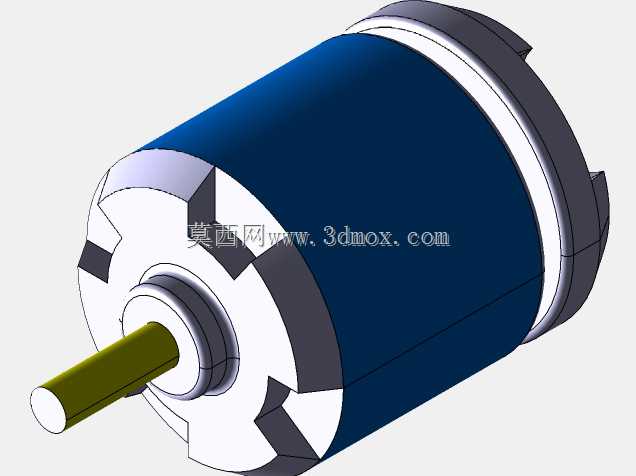

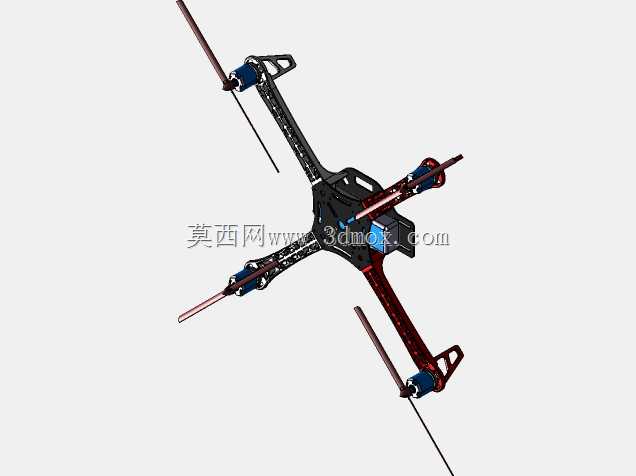

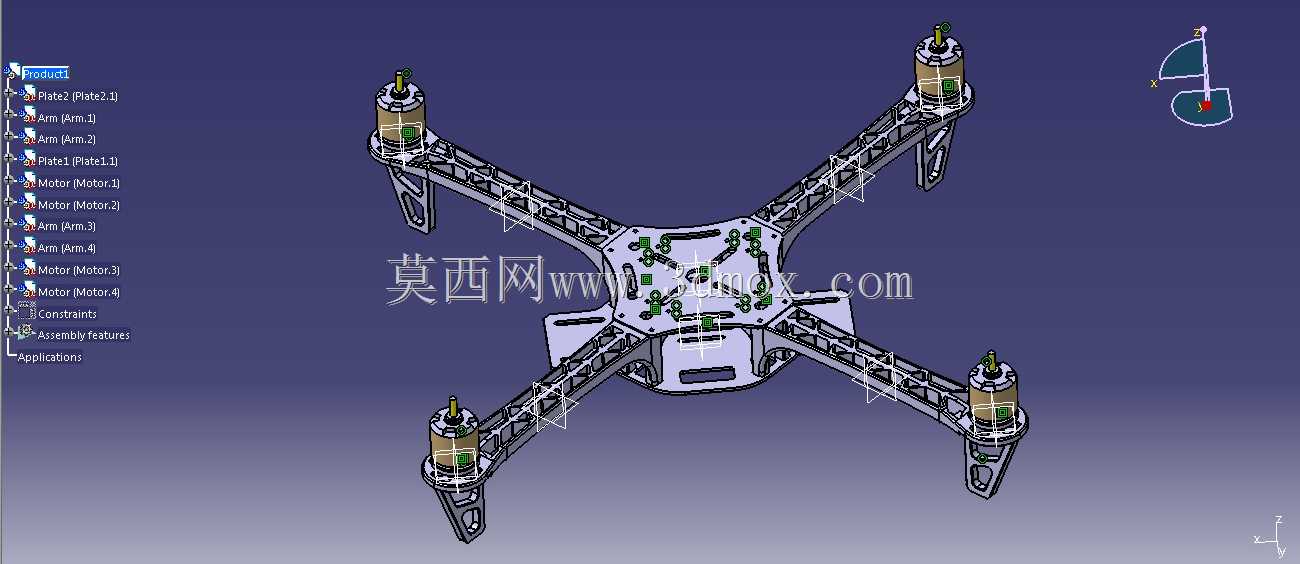

这款四旋翼机架是消费级与入门级行业应用无人机的核心承载结构，主要面向低空航拍、航模竞技、简易植保作业、教学实训等场景的无人飞行器搭建需求，作为整台无人机的安装基体，承担着固定动力单元、飞控系统、供电模块、任务载荷的核心作用，是保障飞行稳定性与结构可靠性的基础部件。该机架采用经典X型四轴布局，四组机臂从中心主机板呈等角度放射延伸，这种布局能够让四个动力单元的拉力均匀分布在机身重心四周，飞行过程中姿态调整的响应速度更快，俯仰、横滚、偏航动作的控制精度更高，相比十字布局更适合搭载前置航拍相机等任务载荷，避免机臂对载荷视野造成遮挡。中心主机板采用分层镂空设计思路，在保证结构强度的前提下尽可能去除非承重区域的材料，有效降低机身自重，预留的多组标准化安装孔位可以适配市面上主流的飞控板、电调、GPS模块、电池绑带座的安装需求，无需额外打孔改装即可完成核心元器件的固定，中心区域的下沉式电池安装位能够将整机组装后的重心控制在机架几何中心附近，减少飞行过程中的姿态补偿功耗，提升续航表现。机臂采用一体化流线型结构设计，末端设置有电机安装座与起落架固定位，机臂内部预留走线槽可以将电机与电调的连接线隐藏在结构内部，既减少飞行过程中的风阻，也能避免线材外露在飞行中被气流吹动干扰姿态传感器，或是在轻微剐蹭时造成线材损坏。机臂与中心板采用快拆式嵌合结构，日常收纳时可以快速拆卸机臂减小携带体积，外出作业时无需复杂工具即可完成组装。从安装边界来看，该机架适配2212、2216系列外转子无刷电机的安装孔距，支持8至10寸螺旋桨的安装使用，中心板预留的安装空间可以容纳最大尺寸为50mm*50mm的标准飞控模块，电池仓可以适配3S至4S规格的锂聚合物电池，起落架安装位支持搭配高度30mm至50mm的轻量化起落架，能够在降落时为机身底部的任务载荷提供足够的离地间隙，避免相机等设备在着陆时受到磕碰。整体结构在设计时充分考虑了入门用户的组装便利性与飞行场景的实用性，机臂的受力结构经过优化，在正常飞行拉力下不会出现明显形变，能够保证四个电机的安装平面始终保持水平，避免因结构形变导致的飞行姿态偏移问题，镂空的中心板结构也能为电调等发热元器件提供足够的散热空间，长时间飞行时不会出现热量堆积影响元器件工作稳定性。
