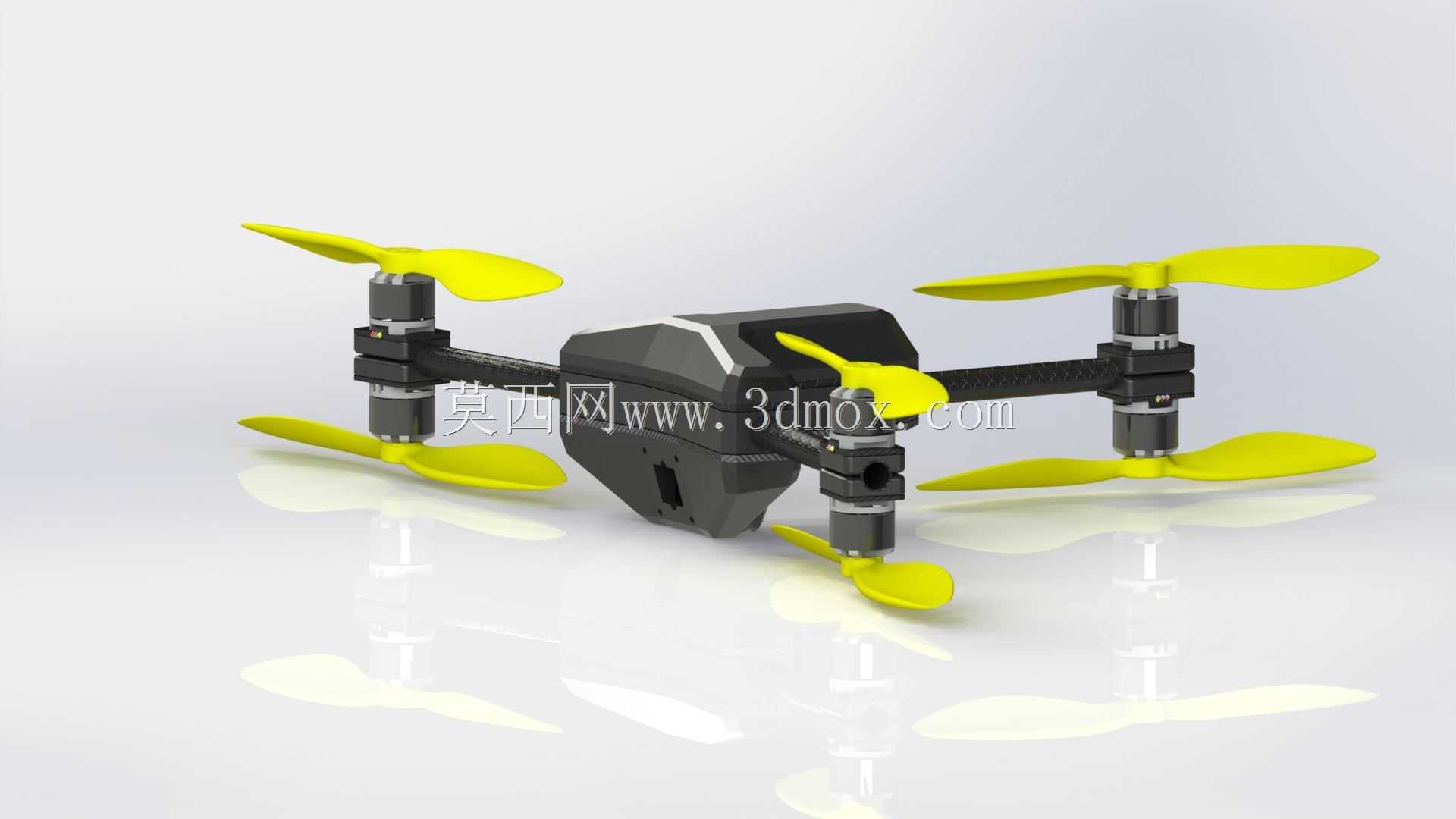

Y6同轴三旋翼多旋翼无人机结构设计

这款Y6布局同轴三旋翼飞行器，主要面向低空近景作业场景设计，可适配小范围航拍摄影、园区安防巡检、农林小区域样点监测、轻量物料短途投送等多种实际作业需求，相比常规四旋翼布局，它在保持同等升力冗余的前提下有效压缩了机臂展开尺寸，更适合在楼宇间、林间等狭窄空域开展作业，也能适配更小尺寸的收纳运输场景，降低外业携带的空间占用负担。

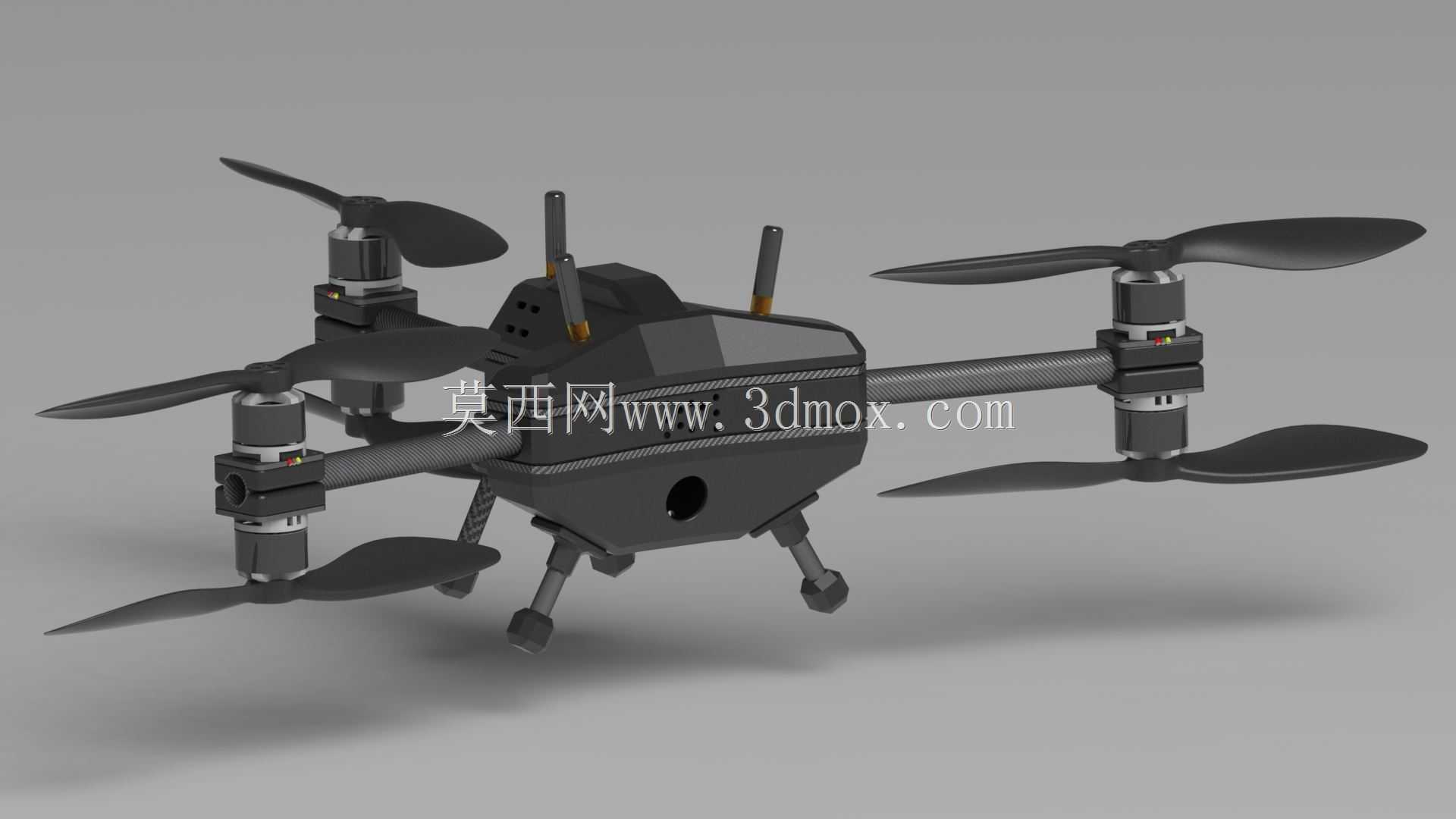

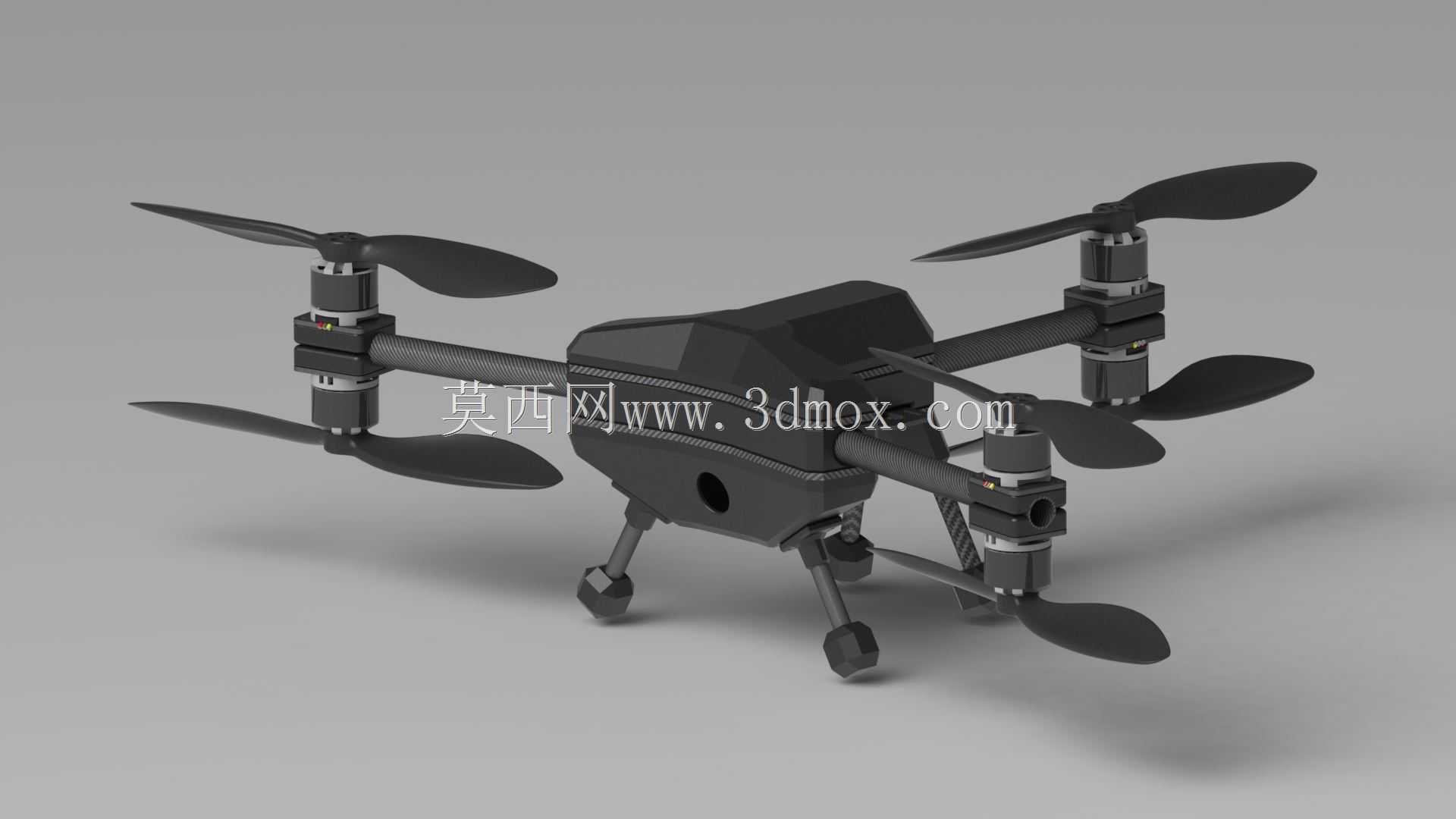

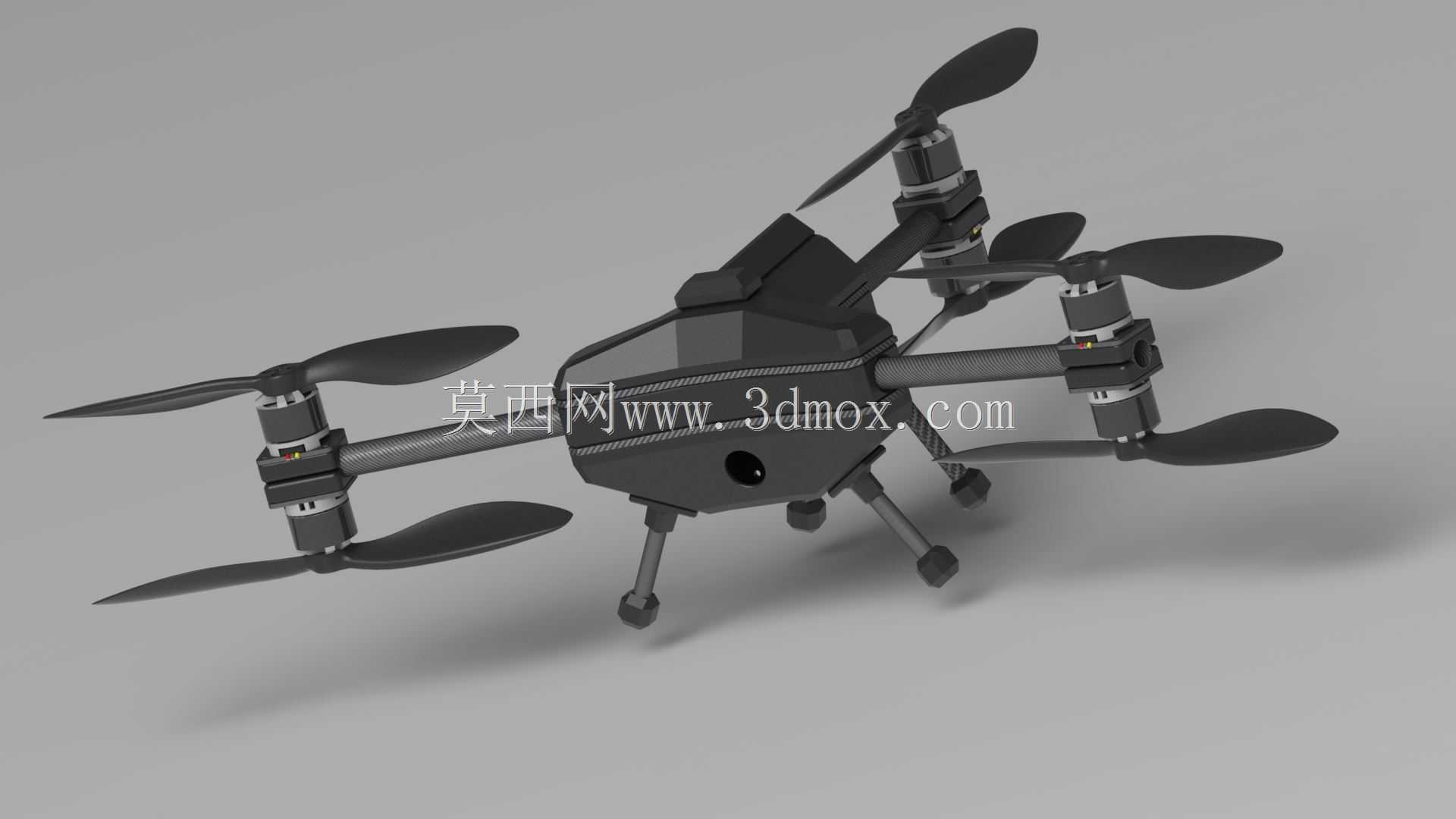

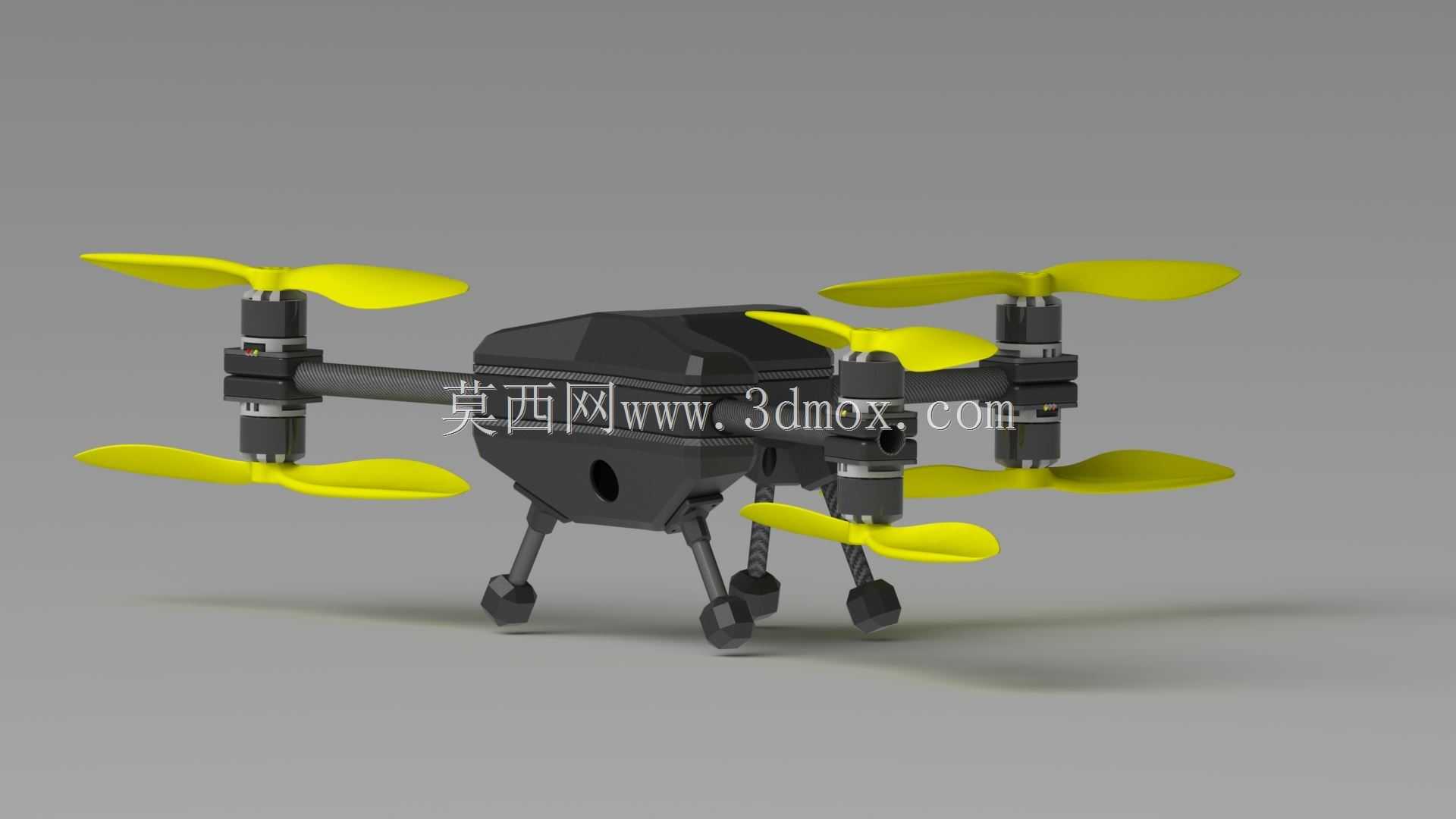

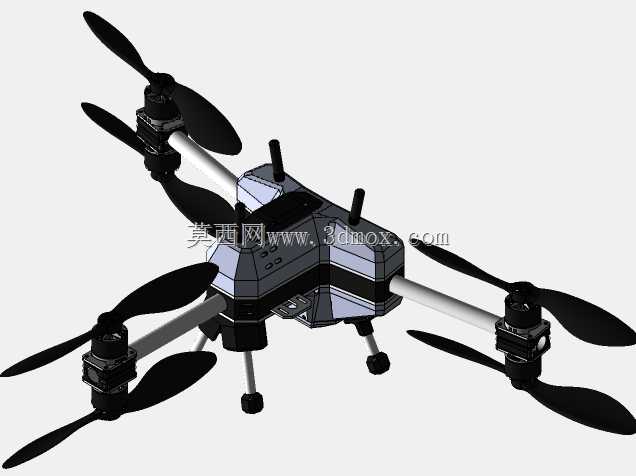

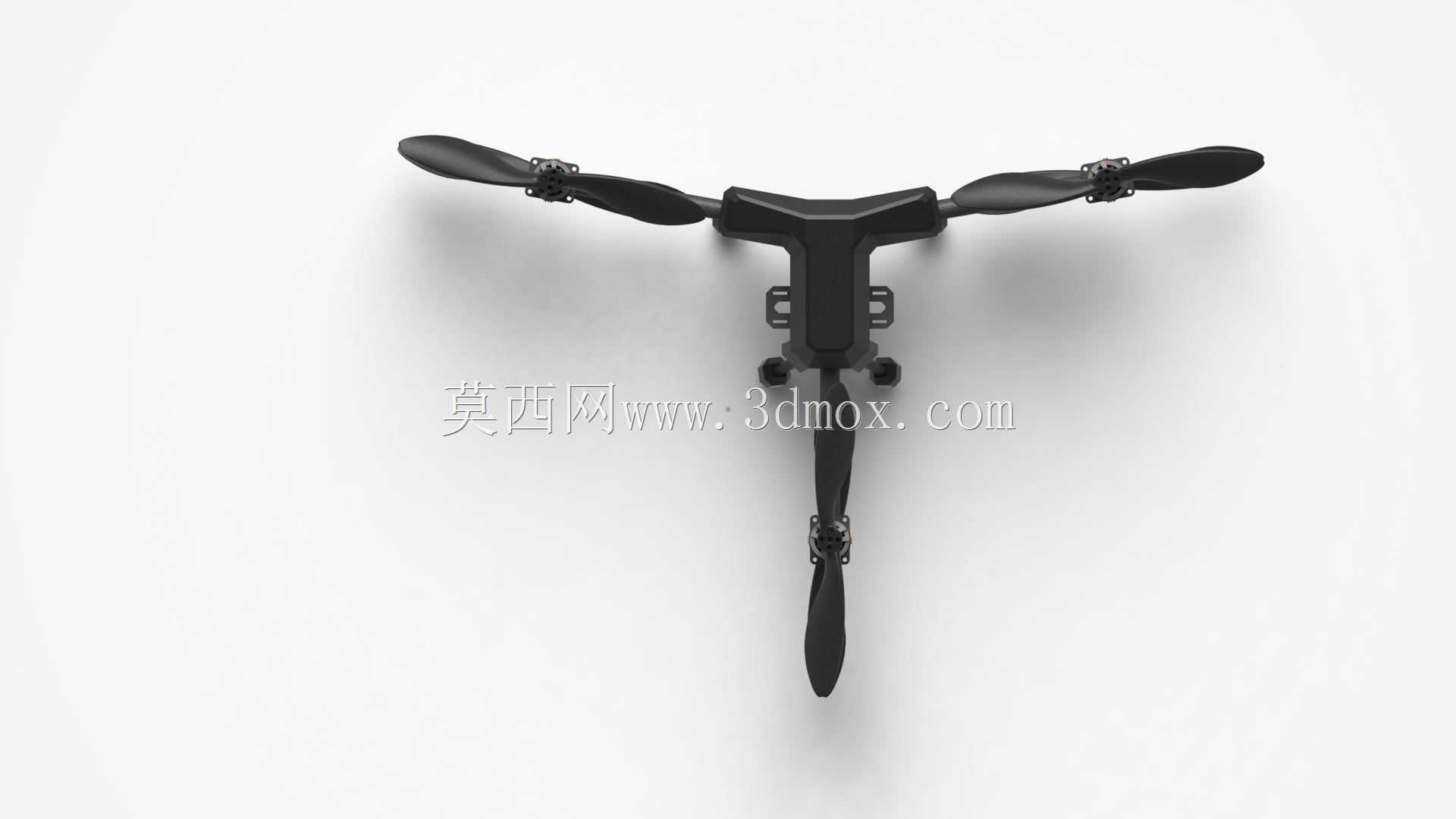

从功能特性来看，该机型采用三组同轴双旋翼的动力配置，每组机臂末端上下布置两个转向相反的旋翼，通过上下旋翼的反扭矩抵消省去了常规多旋翼的尾桨结构，三组机臂呈120度夹角均匀分布在中心机身周围，动力输出的冗余度更高，单组动力出现异常时剩余两组动力仍能维持姿态可控，大幅提升作业过程中的飞行安全性。机身顶部预留了双天线安装位，可适配数传、图传天线的外置安装需求，保障复杂环境下的信号传输稳定性；机身底部设计有快拆式起落架结构，既可以在起降阶段缓冲地面冲击，保护机身底部搭载的任务载荷，也预留了足够的载荷安装空间，可根据作业需求挂载轻量化相机、小型抛投装置、气体检测模块等不同任务设备。

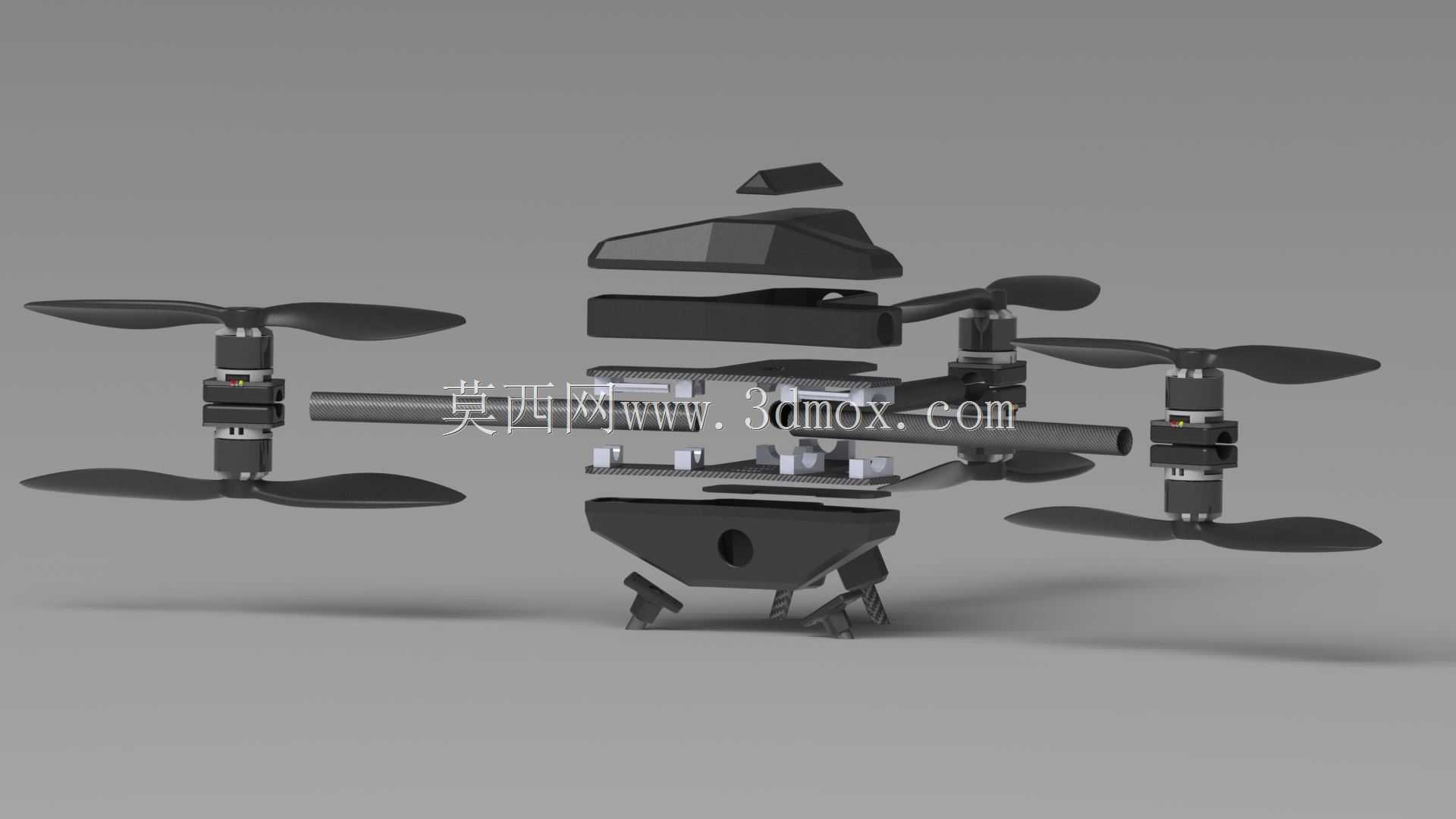

设计思路上，这款机型优先兼顾结构强度与自重控制，机臂采用中空管状结构设计，既可以将动力线路内置在管内减少飞行风阻，也能在降低整体自重的同时保证机臂的抗扭抗弯强度，避免大机动飞行时出现机臂震颤影响飞行稳定性。中心机身采用一体化快拆壳体设计，内部预留了飞控、电调、电池等核心部件的安装仓位，各部件的安装位置经过重心配平优化，让整机重心落在旋翼升力中心的正下方，提升飞行姿态的响应速度与稳定性。机身侧面预留了散热开孔，可及时排出电调、电池等部件工作产生的热量，适配长时间连续作业的散热需求。

从安装边界与尺寸适配来看，该机型的机臂长度经过优化，展开后旋翼转动的安全边界控制在合理范围，既保证了旋翼转动时不会出现上下层旋翼、相邻组旋翼的气流干涉，也让整机的横向尺寸足够紧凑，可适配常规的便携收纳箱包；起落架的高度经过匹配设计，在机身底部预留了充足的载荷安装空间，不会出现任务设备遮挡下视传感器、或者起降时剐蹭地面的问题，各动力部件的安装位都预留了通用的安装孔距，可适配市面上主流的同规格无刷电机、电调配件，降低后期维护更换的成本。
