单电机驱动电动滑板结构设计方案

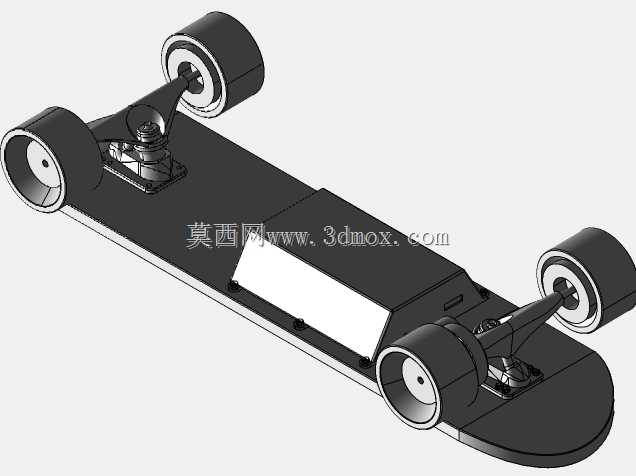

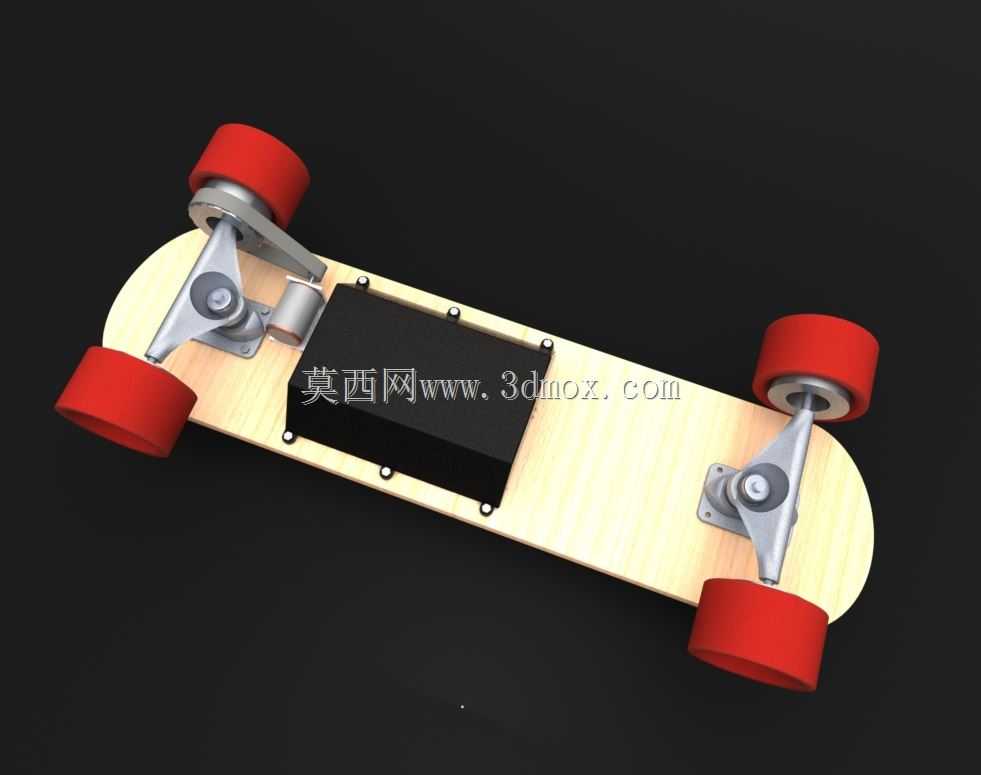

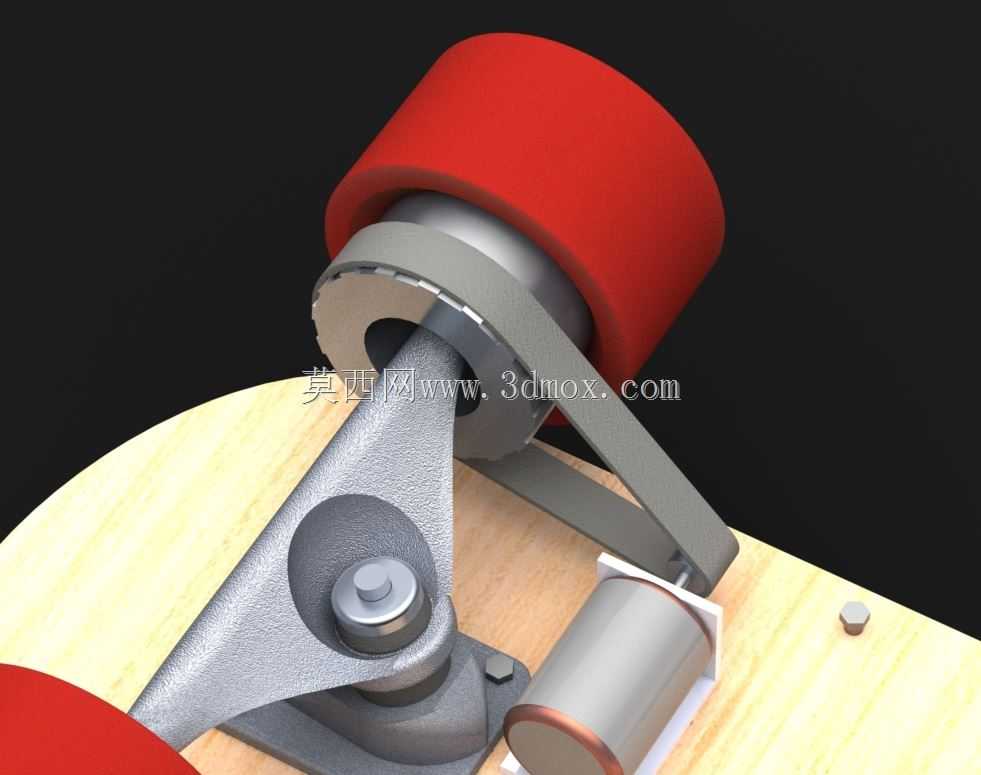

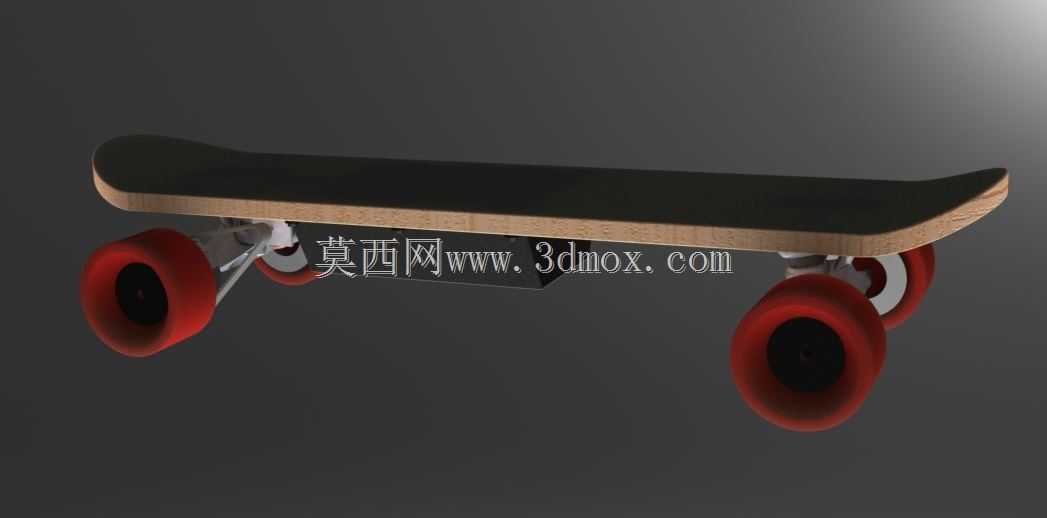

这款电动滑板主要面向城市短途通勤、校园代步、休闲运动场景，可替代传统步行与普通人力滑板，解决短距离出行中步行耗时久、普通滑板费力的痛点，适合日常三公里范围内的出行需求，也可作为潮流运动装备满足年轻群体的休闲娱乐需求，相比传统电动代步车体积更小、重量更轻，便于携带进入公共交通、办公场所，不会占用过多公共空间。该滑板采用单电机搭配滑轮、同步带的传动结构，动力输出平稳，传动过程中噪音更低，同步带传动可有效避免打滑问题，保障动力传输效率，同时滑轮结构可缓冲传动过程中的震动，提升行驶过程中的平顺性。板面采用经典长板造型，边缘做圆弧过渡处理，板面预留电池仓安装位，电池模块内嵌安装在板面中部下方，既降低整车重心提升行驶稳定性，也能避免电池突出板面影响踩踏空间，板面表层预留防滑贴安装区域，可适配不同纹理的防滑垫提升脚部摩擦力。前后桥采用金属支架结构，支架与板面通过紧固件刚性连接，支架转向角度经过合理调校，既保证转向灵活性，也避免转向角度过大引发侧翻风险，四个滚轮采用高弹性耐磨材质，轮芯搭配轴承结构，转动阻力小，可适配平整柏油路、地砖路等常见城市路面。设计过程中优先考虑安装边界的合理性，电池仓尺寸匹配常规动力锂电池的安装规格，电机安装位预留足够的散热间隙，同步带张紧结构可在后期维护时快速调整皮带松紧度，无需拆解整个板面结构，各部件的安装孔位均做对位校准，装配时无需额外打孔修改，降低生产装配的难度。整体外形尺寸兼顾便携性与站立空间，板面长度可满足成年人双脚前后站立的需求，轮距设置经过平衡调校，直线行驶时稳定性充足，转弯时不会出现轮组剐蹭板面的问题，整车重量控制在合理区间，使用者可单手拎取携带，动力模块与传动模块均做隐藏式布局，外观保持滑板的简洁流畅造型，没有多余的突出结构，避免携带过程中剐蹭衣物或周边物品。
