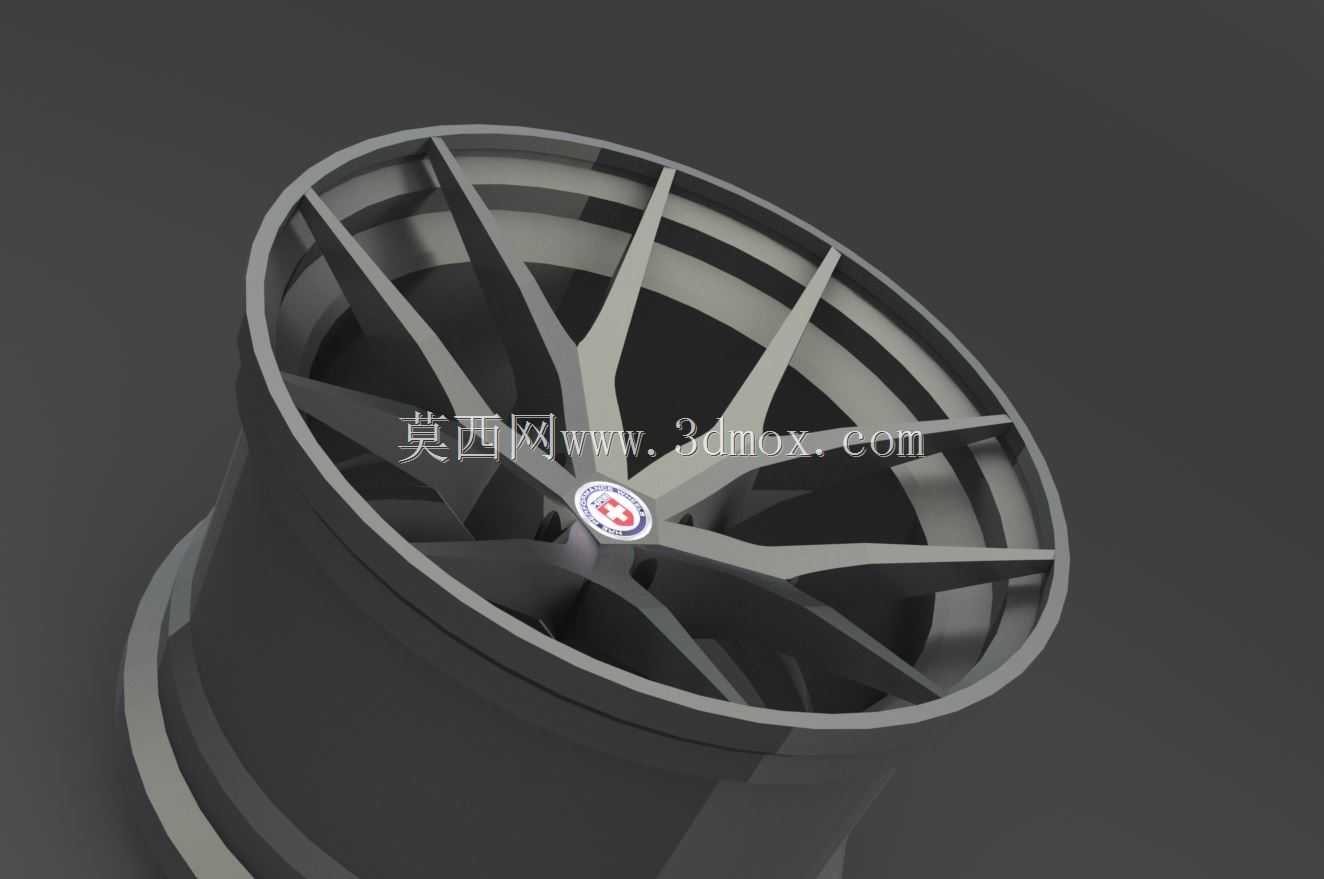

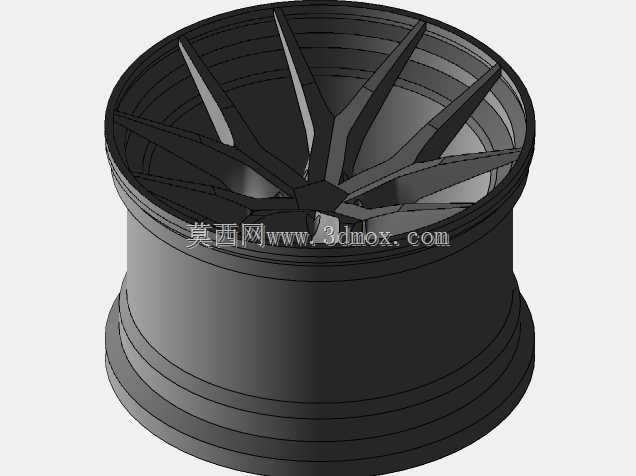

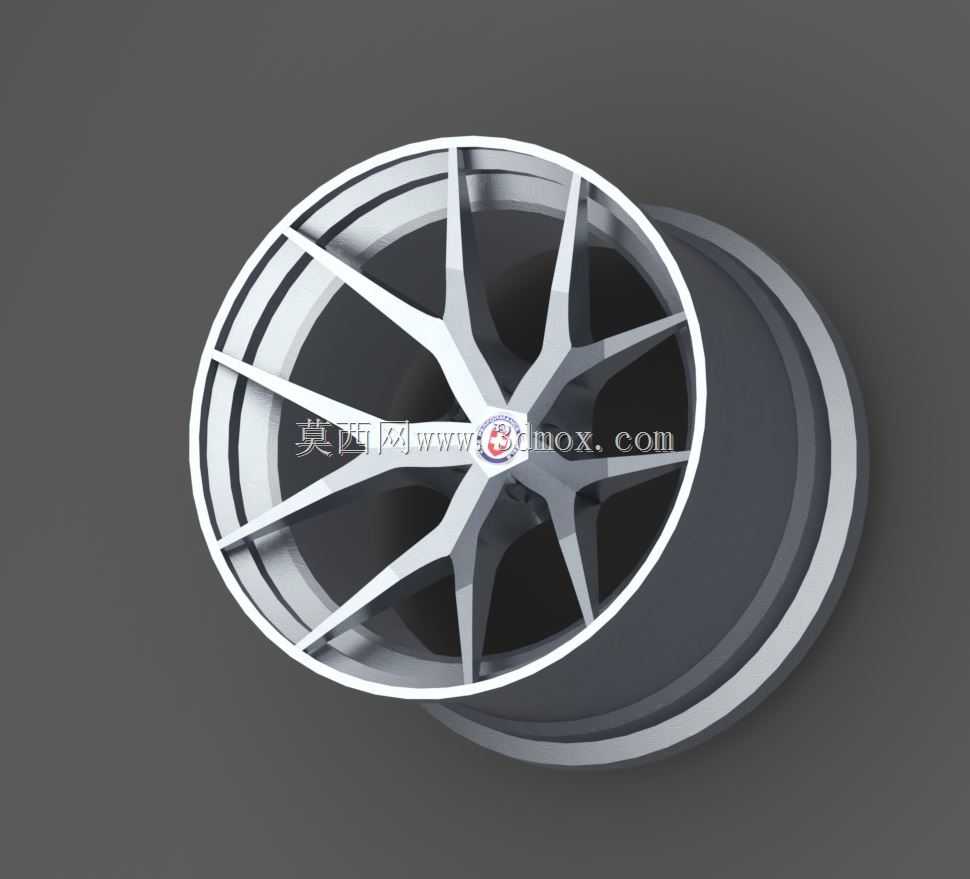

HRE P101款改装乘用车轮毂结构设计

这款轮毂主要面向乘用车辆改装场景使用，属于车辆行走系统的核心承载部件，日常使用中需要承担整车垂直载荷、传递驱动与制动力矩，同时在车辆转向过程中承受横向侧向力，还要缓冲路面传递的不规则冲击，对结构强度、动平衡精度都有较高要求。设计初期先明确安装边界参数，匹配常规乘用车5孔螺栓固定规格，中心孔直径适配多数家用性能车的轴头尺寸，轮辋宽度、偏距参数预留了改装刹车卡钳的避让空间，避免装车后出现卡滞摩擦的问题。建模过程中先绘制轮辋的回转截面轮廓，通过回转特征生成轮辋基础筒体，处理好胎圈座的倾斜角度、轮缘的圆角过渡，保证轮胎安装后贴合紧密不会出现漏气、脱圈的风险。轮辐部分采用多辐条分叉式结构，先绘制单根辐条的空间引导线，参考实际承载需求调整辐条的截面厚度变化，靠近轮心安装座的位置做加厚处理，向轮辋延伸的位置逐步收窄，既保证辐条根部的结构强度，又能控制整体重量实现轻量化效果。辐条表面做了等壁厚的曲面过渡，避免出现直角应力集中区域，所有棱边都做了圆角处理，减少应力集中引发的疲劳开裂风险。中心安装台位置预留了气门嘴的安装孔位，同时设计了中心盖的卡接槽，方便后期安装品牌标识盖。完成单个辐条建模后通过圆周阵列生成全部辐条结构，合并所有实体后做布尔运算处理交接位置的融合，保证整个轮毂是一个连续的整体结构。建模完成后需要检查各个安装面的平面度，螺栓孔的位置度公差，确保装车后轮毂与轴头贴合紧密，不会出现高速行驶抖动的问题。这类改装轮毂除了满足基础的承载功能，辐条的造型设计还要兼顾刹车系统的散热需求，辐条之间的镂空面积经过调整，能够在车辆行驶时引导气流穿过刹车卡钳与刹车盘区域，带走制动产生的热量，避免长时间激烈驾驶出现刹车热衰减的问题。轮辋的边缘做了加强卷边设计，在车辆经过坑洼路面受到冲击时，能够降低轮辋变形失圆的概率，延长使用寿命。
