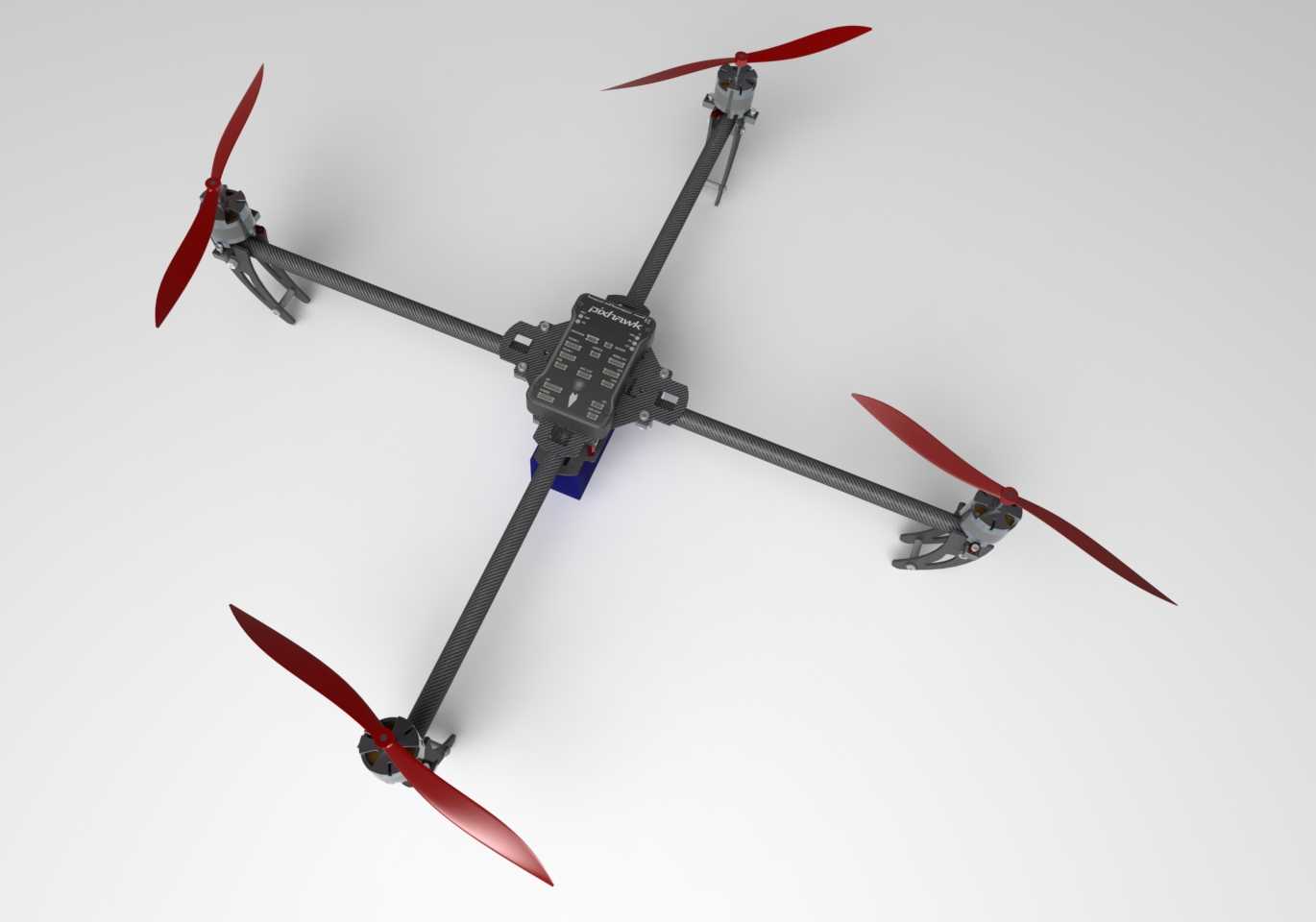

DIY四旋翼E-Hawk碳纤维机架结构设计

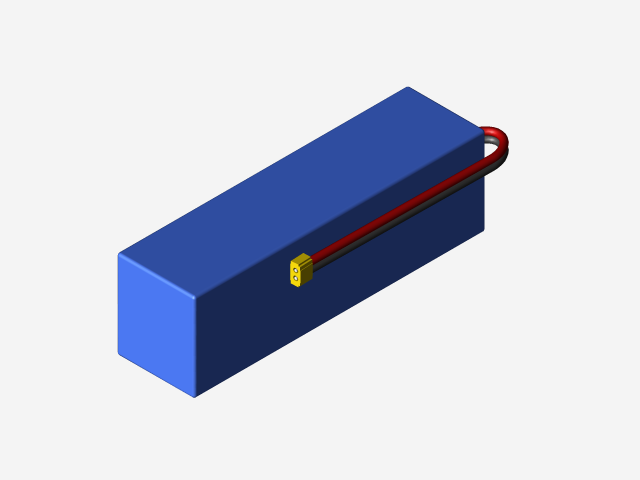

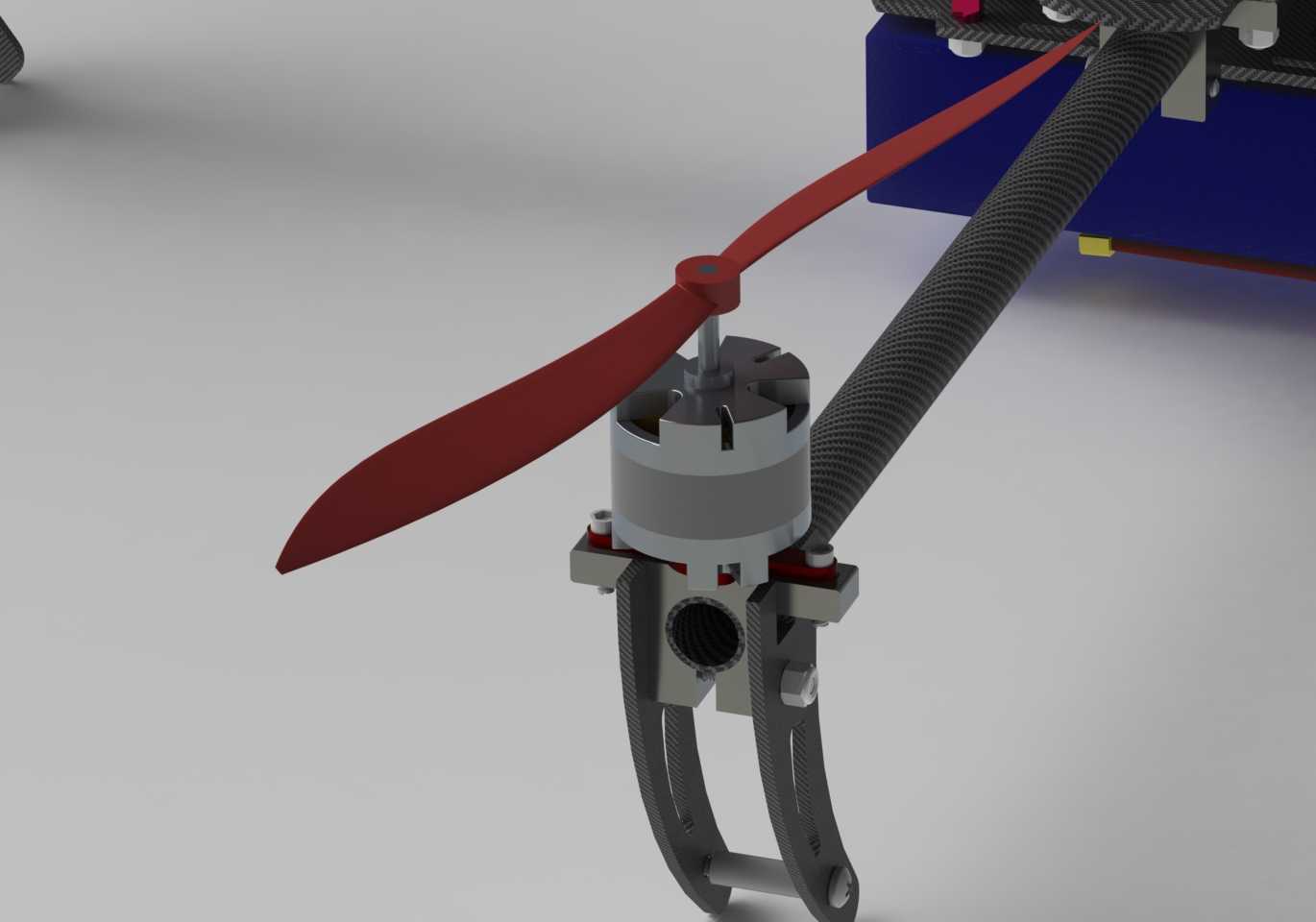

这款DIY四旋翼飞行器机架采用碳纤维材质打造核心承载结构，主要面向航模爱好者自主组装、户外航拍试飞、小型科研实验等场景使用，能够为飞控系统、动力组件、供电模块提供稳定的安装承载平台，适配日常休闲飞行、低空航拍作业、小型机载设备测试等多种实际用途。机架的机臂采用碳纤维管材加工而成，这类材质本身具备高强度、低自重的特性，能够在保证结构抗扭抗弯强度的同时，尽可能降低整机起飞重量，提升飞行续航时长与机动灵活性，机臂与中心板的连接位置采用快拆式夹座结构，既可以保证机臂安装的同轴度精度，也能在机臂出现磕碰损坏时快速更换备件，无需拆解整机结构。动力安装座采用一体化铝合金铣削加工，表面做阳极氧化处理提升耐磨与抗腐蚀性能，座体预留了标准电机安装孔位，能够适配常用规格的外转子无刷电机，安装座下方设计有走线槽结构，可将电机电源线、电调信号线规整收纳在槽内，避免飞行过程中线材晃动干扰桨叶旋转，也能减少飞行风阻。中心承载板采用分层堆叠设计，上层预留飞控模块、GPS模块的安装孔位，下层可放置电调、电池等重量较大的组件，通过分层布局将整机重心控制在机架几何中心位置，提升飞行过程中的姿态稳定性，中心板边缘预留了设备安装扩展孔位，使用者可根据自身需求加装图传模块、云台相机、避障传感器等扩展配件。机架的起落架采用轻量化碳纤维支杆搭配塑料缓冲脚垫，能够在降落时吸收冲击能量，避免机身底部搭载的设备直接触地磕碰，起落架高度预留了充足的云台安装空间，可适配常用的两轴、三轴小型航拍云台，不会在飞行过程中出现云台与起落架结构干涉的问题。整机安装边界充分考虑了常用配件的尺寸规格，机臂长度适配10英寸螺旋桨的旋转半径，不会出现桨叶打杆的问题，中心板内部空间可容纳大容量锂电池，电池安装位置设计有绑带固定槽，可通过魔术绑带将电池牢固固定在机架上，避免飞行过程中电池移位导致重心偏移。整套结构设计在保证结构强度的前提下尽可能简化了组装流程，各个连接部位的孔位都做了对位预处理，组装时无需额外打孔攻丝，普通爱好者仅需常用内六角工具即可完成整机组装，结构的维护调试门槛较低，同时预留了充足的改装扩展空间，能够满足不同使用者的个性化改装需求。
