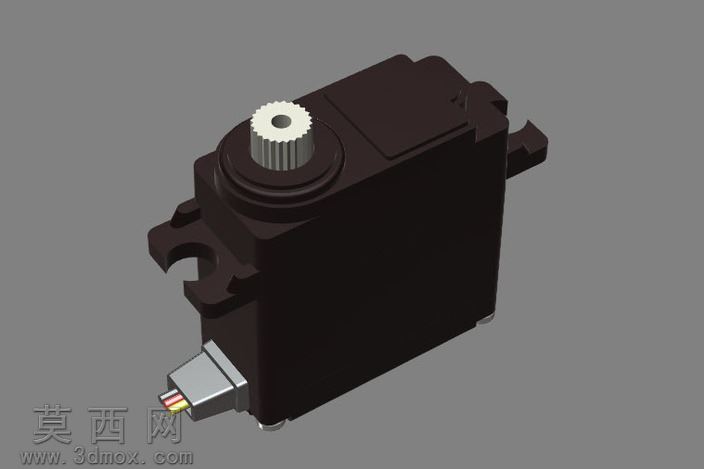

HS85BB迷你伺服舵机结构三维建模

本次建模针对HS85BB迷你伺服舵机开展全参数化三维设计，建模过程中首先对实体舵机进行尺寸测绘，梳理舵机外壳、输出齿轴、接线端口、安装固定耳的各部分尺寸比例，确保模型与实物尺寸误差控制在合理范围内。建模阶段先构建主体外壳结构，外壳采用一体化包覆式设计，预留输出轴的安装通孔、两侧安装固定耳的定位卡槽以及尾部接线端的出线槽位，外壳边角做圆弧过渡处理，还原实物注塑外壳的工艺特征。输出齿轴部分单独建模，还原顶部20T标准舵机齿的齿形参数，齿轴下部的限位台阶、轴承安装位都按照实物结构做精准还原，齿轴与外壳的配合间隙做合理预留，还原真实装配关系。尾部接线端口部分，还原三线排线的插接结构，排线的分色特征、插头的卡扣结构都做细节刻画，安装固定耳部分还原两侧的弧形卡槽结构，适配标准舵机的安装固定方式。材质渲染阶段，主体外壳赋予哑光黑色工程塑料材质，调整材质粗糙度参数还原注塑外壳的磨砂质感，输出齿轴赋予金属银灰色材质，添加细微的金属拉丝纹理还原金属齿轮轴的质感，接线排线分别赋予红、黑、信号色的半哑光塑料材质，插头部分赋予浅灰色硬质塑料材质。结构设计上还原迷你舵机的紧凑布局，内部预留了直流电机、减速齿轮组、电位器、控制电路板的安装空间，虽然外观模型未做全内部拆解展示，但外壳的内部限位筋、安装柱位都按照真实舵机的结构做了对应设计，确保模型可用于舵机安装布局验证、机构运动仿真演示等场景。建模过程中对各部件的装配关系做了严格约束，输出轴可绕自身轴线做旋转运动，两侧安装耳的安装孔位尺寸符合行业通用标准，可直接导入各类机械装配场景中使用，模型整体布线规整，无破面、重叠面等建模问题，曲面过渡顺滑，能够满足渲染展示、结构验证、3D打印等多场景使用需求。
