3/16英寸孔用夹紧集线器机械构件

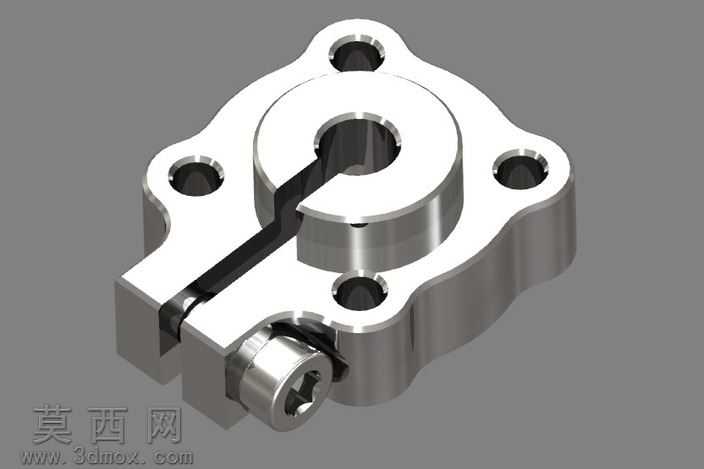

本作品为适配3/16英寸孔径的夹紧集线器机械构件，采用三维建模软件完成全参数化设计，建模过程中严格遵循机械加工公差规范，对每一处结构尺寸进行精准约束，确保构件各部分配合精度符合实际工装使用要求。模型构建阶段首先完成主体基体的草图绘制，通过拉伸、切除等基础特征搭建整体轮廓，针对法兰安装面的三个定位通孔，采用圆周阵列方式保证孔位分布的同轴度与位置度，避免安装过程中出现对位偏差。针对核心的夹紧开槽结构，建模时精准控制开槽的宽度与深度参数，确保开槽具备合理的弹性形变空间，既能够在锁紧螺栓作用下产生足够的抱紧力实现对3/16英寸孔位对应轴件的夹紧固定，又不会因形变量过大导致构件出现应力断裂风险。构件侧面的内六角锁紧螺栓安装位，采用异形切除特征完成螺纹孔与螺栓沉头位的一体化建模，还原内六角螺栓的装配贴合面，保证虚拟装配时螺栓与安装位完全贴合无干涉。渲染阶段采用金属镀铬材质赋予构件主体，调整材质的反射率、粗糙度参数还原金属机加工后的亮面质感，对构件的棱边添加微小倒角特征，还原实际机加工去毛刺的工艺细节，避免渲染后棱边过于锐利失真。场景布光采用三点布光法，主光源提供主要照明凸显构件的主体轮廓与金属光泽，辅光源消除暗部死黑区域展现开槽、螺栓位等细节结构，轮廓光勾勒构件边缘提升整体立体感，背景采用中性灰色调突出金属构件本身的质感。结构设计上采用三孔法兰安装布局，能够通过螺栓将整个夹紧集线器稳定固定在安装基面，中心开孔为适配3/16英寸规格的抱紧孔，侧面开槽连通中心孔与构件外侧，锁紧螺栓横穿开槽两侧的凸耳结构，通过拧紧螺栓即可缩小开槽间距，带动中心孔收缩实现对穿入孔内零件的抱紧夹紧，整体结构紧凑，夹紧力稳定可靠，拆装调节便捷，可应用于小型工装的轴件定位、线束集线固定等场景，建模过程中对所有配合面添加了装配间隙参数，确保模型可直接导出用于后续的工程图生成、3D打印验证或者数控加工编程。
