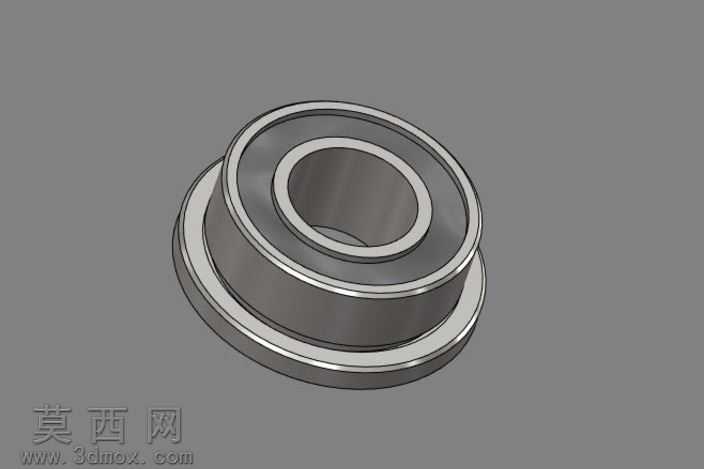

带法兰挡边1/8英寸孔微型滚珠轴承

本模型为带法兰挡边的微型滚珠轴承，内孔公称尺寸为1/8英寸，建模过程严格遵循微型轴承的通用设计规范，首先通过旋转凸台命令分别生成轴承内圈、外圈以及法兰挡边的基体结构，建模时精准控制内圈内径、外圈外径、法兰盘外径、轴承整体宽度、法兰厚度等核心尺寸，保证各部分尺寸比例符合微型法兰轴承的常规设计参数。滚动体部分采用标准球形钢珠结构，根据轴承节圆直径均匀排布对应数量的滚珠，通过圆周阵列命令完成所有滚动体的布局，同时构建保持架结构对滚珠进行等距分隔，避免滚动体之间出现直接摩擦碰撞，保证轴承运转时的稳定性。密封结构采用双侧接触式密封盖设计，建模时还原密封盖与内外圈密封槽的配合结构，模拟真实轴承的防尘防漏脂效果。材质渲染方面，轴承内外圈、滚动体、法兰挡边均赋予高铬轴承钢材质，调整材质参数呈现出金属特有的银灰色哑光金属质感，表面添加细微的磨削纹理效果还原真实机加工表面状态，密封盖部分赋予黑色丁腈橡胶材质，与金属部分形成清晰的视觉区分，保持架采用冷轧钢板材质做轻微的镀锌质感处理。结构设计上，法兰挡边与轴承外圈为一体化结构，可在安装时起到轴向定位作用，省去额外的轴向固定零件，适合安装空间紧凑的微型传动场景，内圈与轴配合、外圈与安装座孔配合的接触面均做了公差适配的结构处理，保证装配时的配合精度符合使用要求。建模过程中对各零件的装配关系做了精准约束，还原真实轴承的转动自由度，内圈可相对外圈顺畅转动，滚动体可在滚道内自由滚动，整体结构无干涉，各倒角、圆角细节均按照轴承加工工艺要求做了还原，避免出现尖锐棱角，既符合实际生产的加工工艺要求，也让模型视觉效果更贴近真实工业产品。
