电动卷扬式起重提升设备三维结构模型

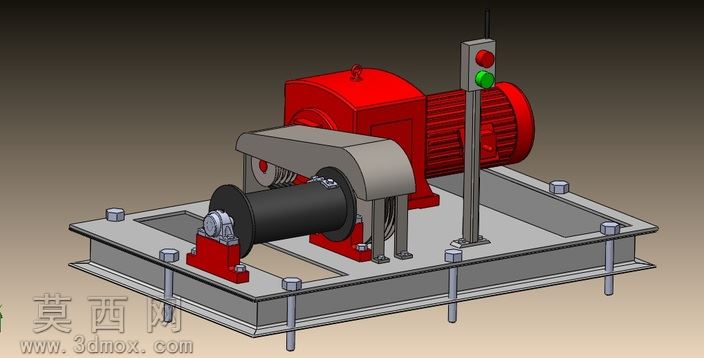

本模型为电动卷扬式提升设备的完整三维建模成果，建模过程严格遵循机械设计规范，对设备各组成部件进行了1:1等比例还原，整体结构完整无缺失。模型主体包含驱动单元、卷筒传动单元、机架支撑单元、操作控制单元四个核心模块，各部件间的装配关系清晰，配合公差符合常规起重设备的设计要求。建模阶段首先完成整体底座框架的搭建，底座采用型钢焊接式结构设计，预留了各部件的安装定位孔位，支撑脚采用可调式螺栓结构，可实现设备安装时的水平度调节，建模时对底座的折弯、焊接工艺结构进行了细节还原，保证结构的工艺合理性。驱动单元采用卧式减速电机一体化结构，电机外壳的散热筋、接线盒、端盖等细节均做了精细化建模，减速箱与电机的连接法兰、输出轴结构完全匹配传动需求，电机与底座之间采用减震垫加螺栓紧固的安装方式，模型中还原了紧固件、减震垫的细节结构。卷筒传动单元包含卷筒本体、轴承支座、压绳结构，卷筒表面设计有绳槽结构，可保证钢丝绳缠绕时排列整齐，避免乱绳咬绳问题，轴承支座采用剖分式结构，便于后期维护更换轴承，支座与底座之间采用螺栓定位连接，建模时对轴承座的油杯、密封端盖等附属结构均做了呈现。操作控制单元设置有独立的操作立柱，顶部安装有启停控制按钮，包含红色急停按钮与绿色启动按钮，立柱与底座采用螺栓紧固连接，布线槽从立柱内部延伸至电机接线端，模型中还原了布线的走向结构。渲染阶段对不同部件赋予了对应材质，电机、卷筒护罩等部件采用金属烤漆材质，卷筒、底座等结构件采用钢材哑光材质，操作按钮采用工程塑料材质，通过材质区分清晰展现各部件的功能属性，渲染光影采用工业产品展示常用的柔光环境，突出设备的结构层次与金属质感。整体设计思路围绕小型起重提升场景的实用需求展开，结构紧凑布局合理，各部件的受力路径清晰，可用于起重设备的结构教学、方案展示以及后续的工程细化设计参考，模型装配逻辑符合实际生产中的装配流程，无干涉错位问题。
