垂直散料输送斗式提升机三维结构设计

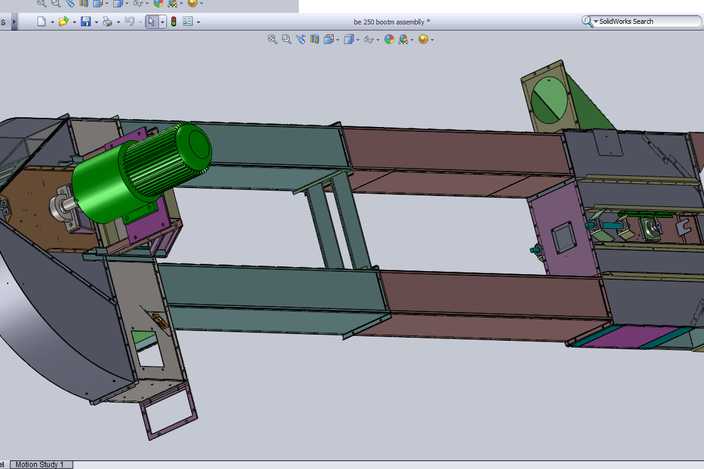

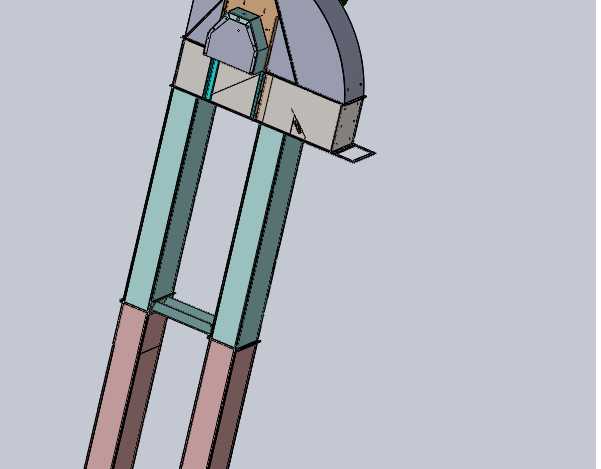

本作品为斗式提升机的三维结构设计模型，采用主流三维机械设计软件完成全参数化建模，完整还原了设备的整机装配逻辑与各部件的配合关系。建模过程中严格遵循机械设计规范，对机壳框架、驱动单元、料斗组件、张紧机构、进出料接口等核心结构进行了1:1比例的精细化构建，所有零件均保留可编辑的建模特征，方便后续根据实际工况参数调整尺寸规格。材质配置方面，针对不同部件的功能属性匹配了对应的材质表现：驱动电机采用金属漆与哑光塑料结合的材质效果，还原工业电机的真实外观质感；机壳框架根据不同部位的受力需求，区分了碳钢型材、钢板焊接件的材质表现，通过不同的金属粗糙度、反光度参数区分不同加工面的视觉效果；料斗部件根据输送物料的特性，配置了耐磨金属材质，直观体现部件的耐磨属性。结构设计上，该斗式提升机采用垂直牵引的输送布局，驱动端布置于设备上部，通过减速电机带动牵引构件运转，料斗按固定间距安装在牵引构件上，实现下部取料、上部卸料的连续散料输送流程，模型完整呈现了机壳的分段拼接结构、检修口的预留位置、驱动单元的安装支座、下部张紧装置的调节结构，各部件之间的装配约束完全符合实际设备的装配逻辑，可直观展示设备的运行原理与内部构造。设计思路围绕散料垂直输送的核心需求展开，针对谷物等颗粒状散料的输送特性，优化了料斗的容积与卸料角度，机壳采用封闭式框架结构避免输送过程中的粉尘外溢，驱动单元与机架的连接位置设计了加强筋结构提升运行稳定性，下部张紧机构可调节牵引构件的张紧度，避免长期运行出现打滑、跑偏问题，整体模型结构完整，细节丰富，可用于设备方案展示、结构原理教学、非标设计参考等场景。
