手推式电动碎冰除冰作业设备结构设计

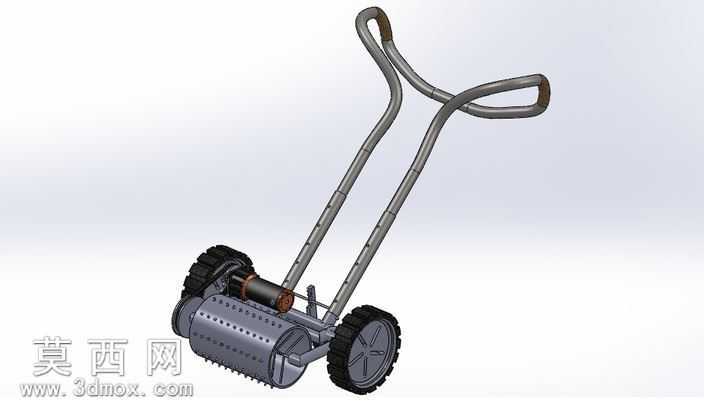

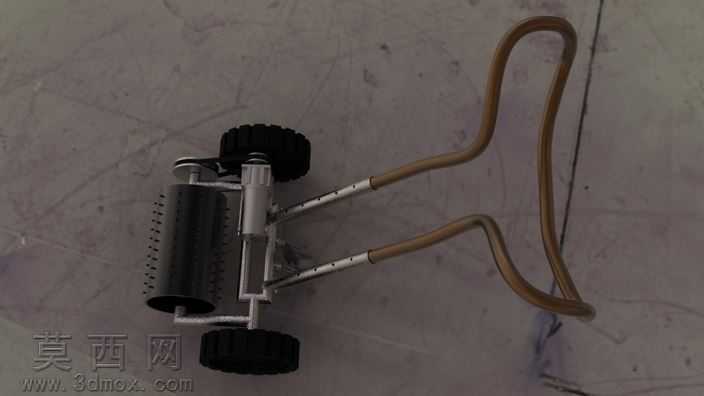

本作品为手推式电动驱动碎冰作业设备的三维建模成果，建模过程中严格遵循实际作业设备的功能逻辑与人体工学设计要求，对设备各组成部分进行了精细化的结构还原。整体模型采用自下而上的装配建模思路，首先完成核心功能部件的独立建模：针对前端碎冰作业辊，建模时精准还原了辊体表面均匀排布的破冰凸齿结构，每一处凸齿的倾角、排布间距都经过参数化设定，保证碎冰作业时能够均匀施力破除路面冰层，同时对辊体两端的转动支撑结构、传动连接位做了细节刻画，还原了轴承安装位、密封槽的结构特征。针对驱动单元，建模时还原了直流驱动电机的外形结构、电机与碎冰辊之间的传动连接结构，清晰呈现动力传递的路径逻辑。行走支撑部分，对两个行走轮的轮毂防滑纹理、轮轴支撑结构做了写实化建模，轮体与机架的连接位还原了转动副的装配间隙，保证模型能够直观呈现轮式行走的运动逻辑。操作扶手部分采用弯管结构建模，还原了金属管材弯折成型的流畅曲面，扶手末端的防滑握套做了材质区分建模，握把的高度、开合角度参考人体站立推扶的舒适作业高度设定，兼顾操作的便利性与施力合理性。机架主体部分采用轻量化的杆系结构建模，各杆件之间的焊接连接位做了平滑过渡处理，还原了金属机架的结构强度特征。渲染阶段针对不同部件赋予了对应材质：金属机架与扶手赋予磨砂金属材质，碎冰辊赋予耐磨合金钢材质，行走轮胎赋予黑色防滑橡胶材质，电机外壳赋予哑光工程塑料与金属端盖的组合材质，握套赋予软质防滑橡胶材质，通过材质差异清晰区分不同功能部件。整体模型装配逻辑严谨，各部件之间无干涉错位，完整呈现了电动碎冰设备从动力输入、传动到碎冰作业、手推行走的全结构逻辑，能够直观展示该类小型除冰设备的结构组成与作业原理，可用于设备结构验证、作业原理演示等场景。
