模块化不锈钢猪排烧烤架结构设计

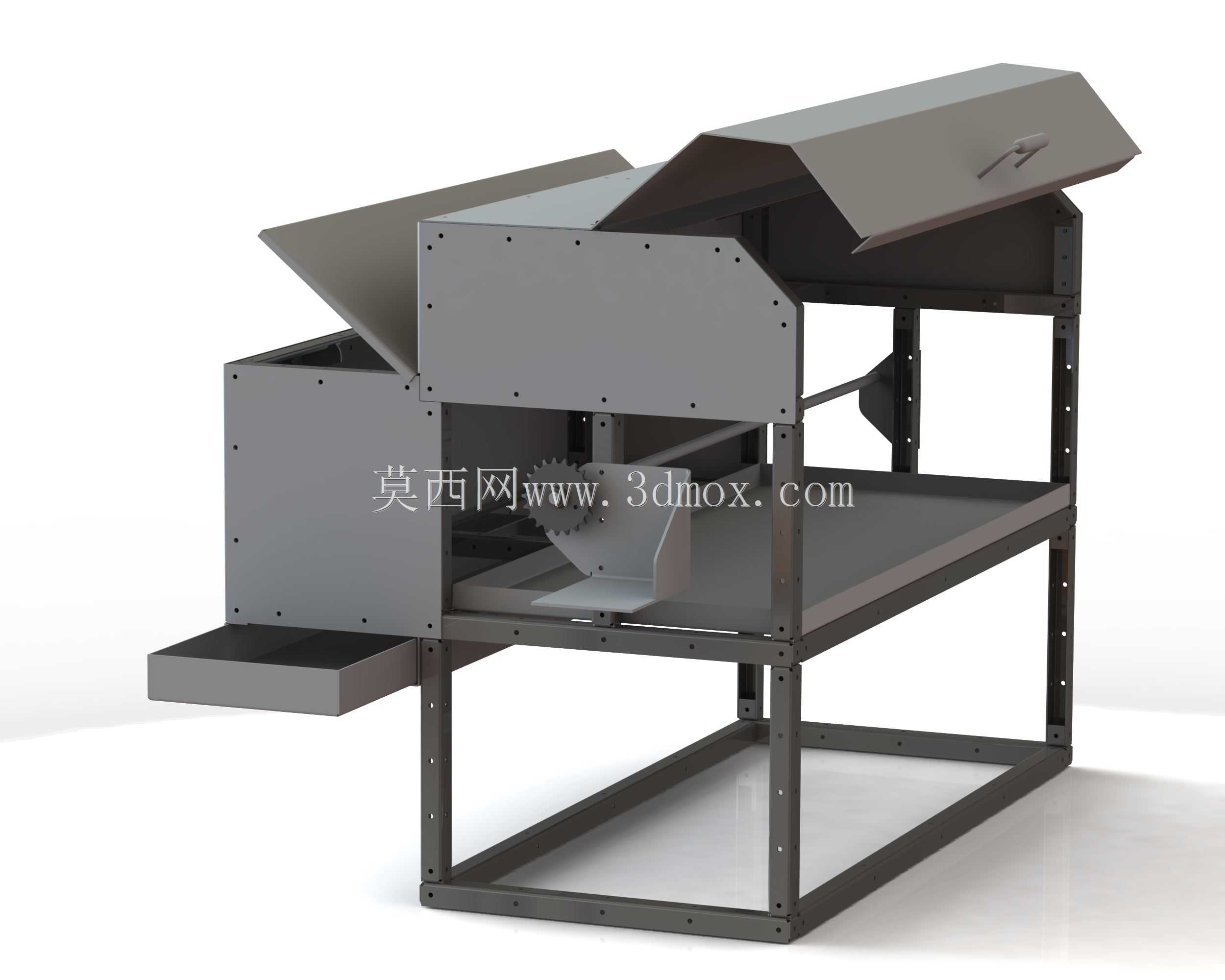

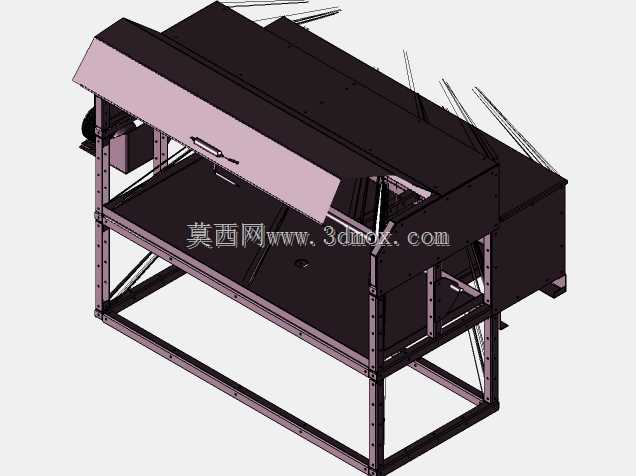

这款猪排烧烤架主要面向商用餐饮门店、户外集中烧烤摊点以及团餐加工场景设计，可满足批量烤制猪排类食材的作业需求，适配门店后厨固定安装、户外市集临时布设等多种使用环境，解决传统简易烤架烤制效率低、油烟散逸无约束、食材收纳不便的实际痛点。设备整体采用框架式落地结构，底部为矩形方管焊接成型的支撑底座，预留充足的地面接触支撑面，无需额外预埋固定件即可平稳放置，整体安装边界控制在长1.2米、宽0.7米、高1.1米范围内，适配常规商用操作台面的布设空间，不会占用过多后厨或摊位的操作区域。架体上层设置双开式斜向挡烟盖板，盖板通过侧边转轴与架体连接，可根据烤制需求灵活开合，闭合状态下能够引导烤制产生的油烟向架体后侧定向散逸，避免油烟直扑操作区域影响作业人员操作，同时盖板内侧做圆弧过渡处理，不会积存油污冷凝液，日常清洁仅需擦拭即可完成。烤架中部为水平设置的烤制承载层，可同时放置多块待烤猪排，承载层下方预留炭盆或电加热模组的安装空间，可根据使用场景灵活更换热源类型，适配炭火、电加热两种不同的供热需求。架体左侧设置抽拉式接料托盘，烤制完成的猪排可临时放置在托盘上沥油暂存，抽拉结构无需额外工具即可拆卸清洗，避免油污滴落污染地面。架体侧边设置可开启的检修挡板，通过螺栓与主体框架连接，内部的热源固定架、传动连杆等部件均可通过拆卸挡板完成维护更换，整体采用螺丝模块化拼接设计，所有连接点位均采用标准紧固件装配，无需焊接即可完成整机组装，运输时可拆分为平板部件打包，大幅降低运输与仓储的空间占用。架体所有与食材、油污接触的部位均采用不锈钢材质加工，表面做拉丝钝化处理，长期接触高温、油污环境不会出现锈蚀掉漆问题，支撑框架采用碳钢方管焊接成型，表面做高温喷塑处理，可承受长期高温烤制的环境温度，结构强度可满足每日高频次的烤制作业需求，不会出现架体变形、连接松动的问题。
