创意镂空罗马数字自行车制动盘设计

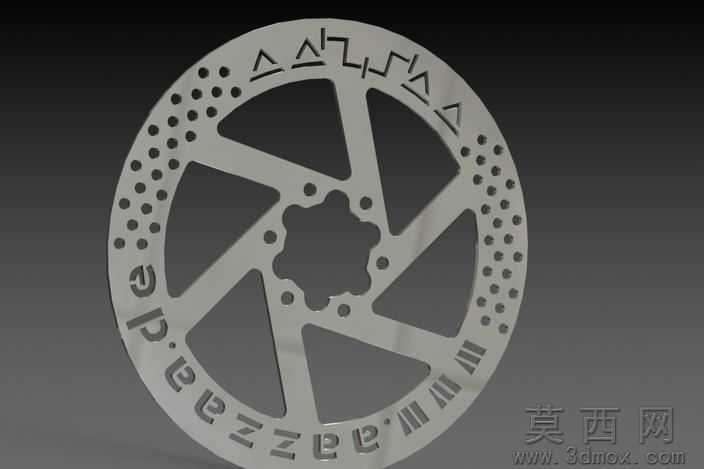

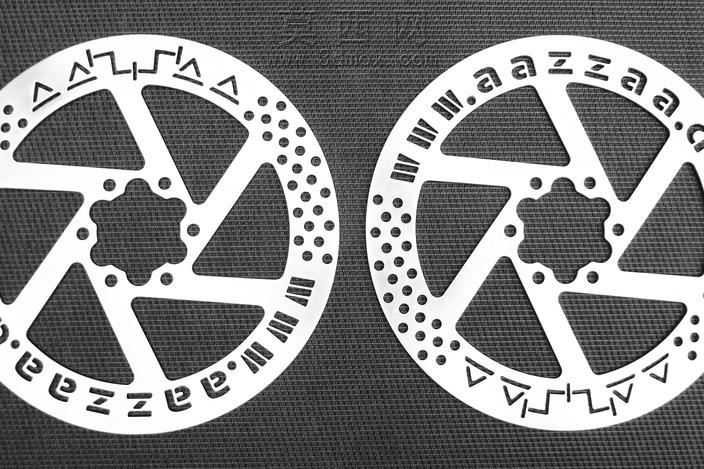

本作品为自行车碟刹系统的制动盘三维设计，整体采用圆形盘式结构，中心设置花键式安装孔位，可与自行车花鼓的花键轴精准配合，保证制动时的扭矩传递稳定性，避免盘片与花鼓之间出现相对滑动。建模过程中首先绘制制动盘的外轮廓基准圆，确定整体外径尺寸，随后在中心区域绘制花键安装位的轮廓，通过拉伸切除特征完成中心安装结构的建模，保证花键齿形的尺寸精度，适配常规山地车、休闲自行车的花鼓安装规格。盘体的主体支撑结构采用六辐式放射状设计，六条支撑辐条从中心花键基座向外延伸至盘片外沿，形成均匀的受力支撑结构，既保证了盘片整体的结构强度，又减少了不必要的材料使用，降低制动盘的整体重量，适配轻量化骑行的需求。在盘片的摩擦工作区域，设计了多组均匀排布的圆形散热通孔，这些通孔沿圆周方向呈阵列分布，一方面可以在制动过程中快速导出刹车片与盘片摩擦产生的热量，避免长时间制动导致的热衰减现象，提升制动性能的稳定性，另一方面可以及时排出摩擦产生的粉尘碎屑，减少粉尘对制动接触面的磨损，延长制动盘与刹车片的使用寿命。盘片外沿区域做了创意化的造型设计，融入了罗马数字刻度与品牌字符的镂空造型，在不影响制动摩擦区域结构强度的前提下，提升了制动盘的外观辨识度，满足骑行爱好者对个性化配件的审美需求。材质设定上，制动盘主体采用不锈钢材质，赋予模型金属哑光质感，还原真实制动盘的金属色泽与表面磨砂纹理，渲染过程中调整环境光的反射角度，突出盘片镂空结构的光影层次，清晰展现散热孔、支撑辐条、中心花键等结构的细节特征。整体设计兼顾了制动部件的结构功能性与外观创意性，所有结构特征均通过三维建模软件的参数化特征完成，可直接导出为通用格式用于后续的加工生产参考或产品展示。
