商用立式不锈钢熏鱼熏肉加工炉结构设计

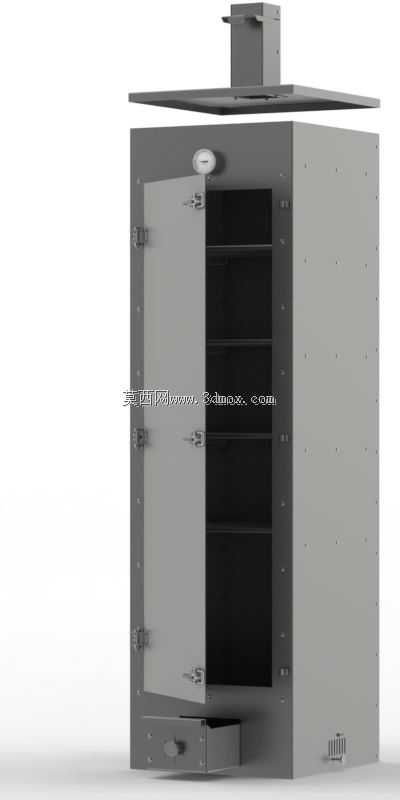

这款立式熏制设备主要面向商用食品加工场景，适配中小型熟食加工厂、特色餐饮门店、农贸熟食档口的熏制加工需求，可完成鱼类、肉类等食材的烟熏熟化作业，替代传统简易熏制设施，提升加工过程的卫生性与成品品质稳定性。设备整体采用立式柜式结构设计，主体外壳选用食品级不锈钢板材加工成型，具备优异的耐高温、抗腐蚀性能，长期处于高湿、高油烟的熏制作业环境下不易生锈变形，也便于日常作业后的清洁维护，符合食品加工场景的卫生要求。设备顶部设置集成式排烟导气结构，可直接对接商用排烟管道，将熏制过程中产生的烟气集中导出作业区域，避免油烟弥散污染加工空间，同时该导气结构可调节排烟开度，配合炉内温度控制组件，精准维持炉腔内部的熏制温度与烟气浓度，保障不同食材的熏制效果均匀一致。炉体正面采用侧开式密封炉门设计，门体配备多组可调式锁扣结构，关闭后可实现炉腔的有效密封，减少炉内热量与烟气的外泄，降低作业过程的能耗损失；炉门与门框衔接处设置耐高温密封胶条，可耐受长期高温熏烤不老化失效，保障密封性能的长期稳定。炉腔内部设置多层分层置物架结构，可根据加工食材的尺寸、单次加工量灵活调整层架间距，单次作业可同时完成多批次食材的熏制加工，有效提升商用场景下的加工效率；炉腔底部设置独立的发烟与热源集成仓，可放置熏制专用的木屑、糖料等发烟物料，热源组件可精准调控仓内温度，让发烟物料缓慢阴燃产生均匀的熏烟，避免明火直接接触食材导致烤焦或产生有害物质，同时底部设置可拆卸式接油接灰结构，加工过程中食材滴落的油脂、发烟产生的灰烬都可集中收集，清理时直接抽出即可，大幅降低设备维护的工作量。设备整体外形采用方正立式布局，占地面积较小，可适配多数商用后厨、加工坊的狭窄安装空间，安装时仅需预留炉门全开的操作空间、顶部排烟管道的对接空间即可，无需复杂的地基固定，放置在平整的硬质地面上即可投入使用，设备侧边预留的检修口可方便后期对内部热源、温控组件进行维护检修，无需整体拆解设备即可完成常规维保作业，大幅降低设备的全生命周期使用成本。
