手动台式绞肉机结构设计

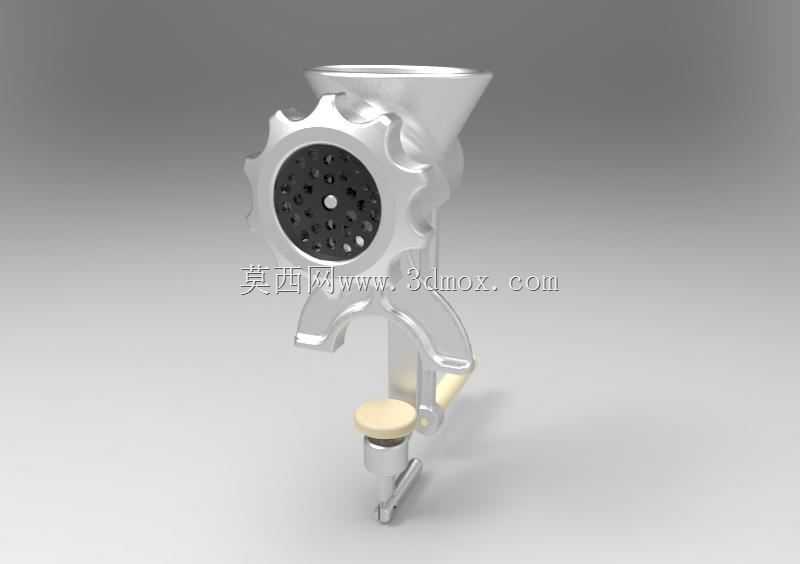

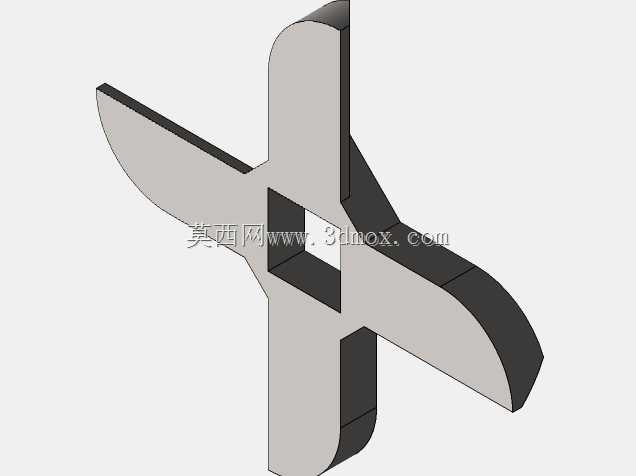

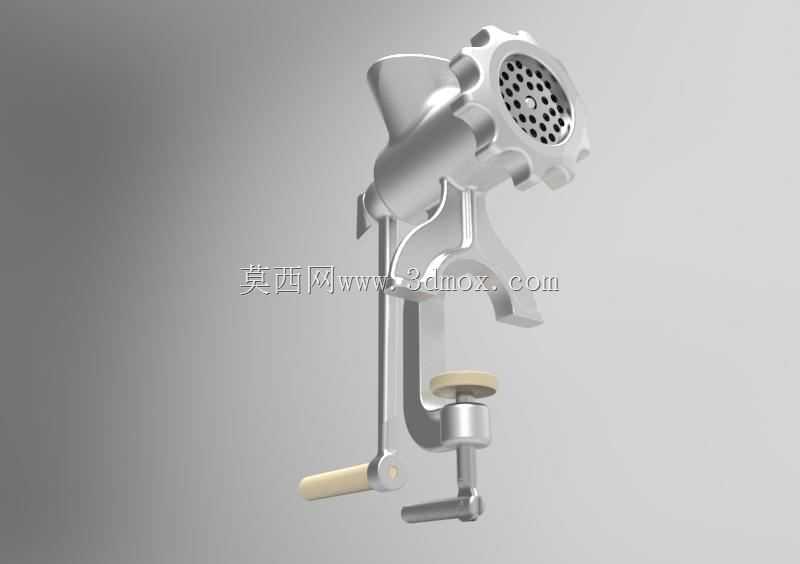

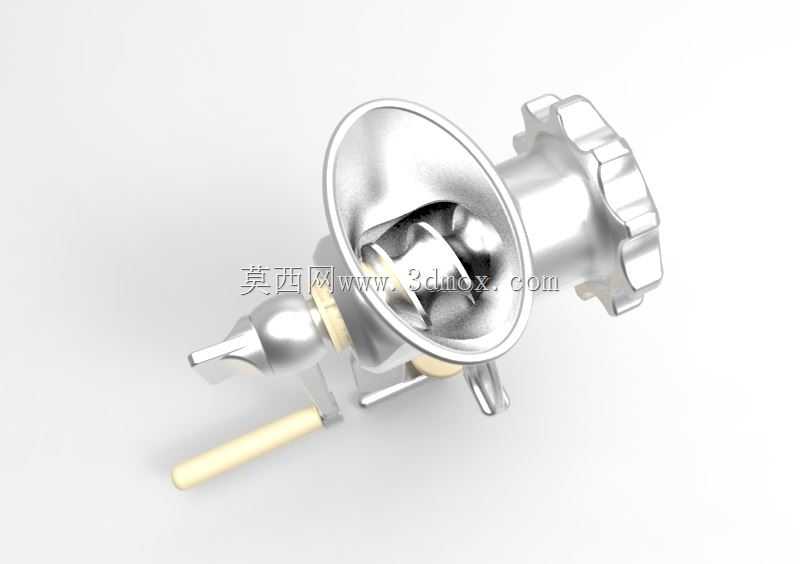

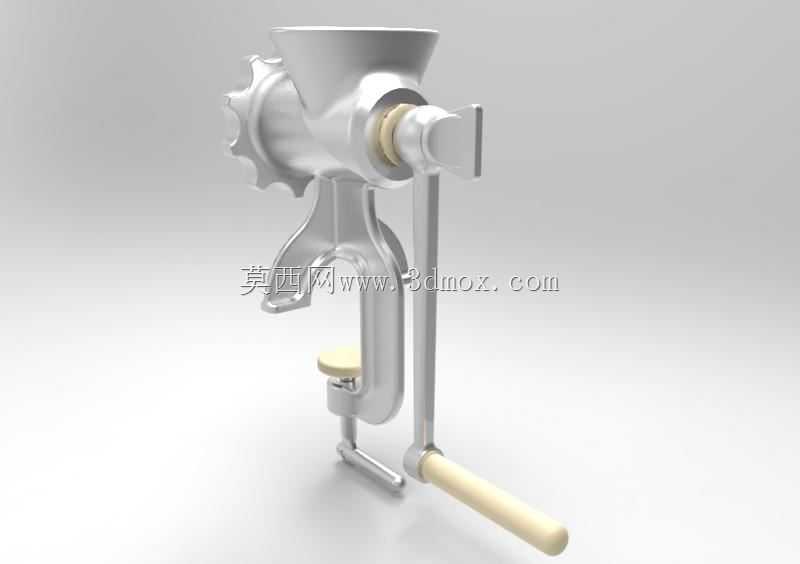

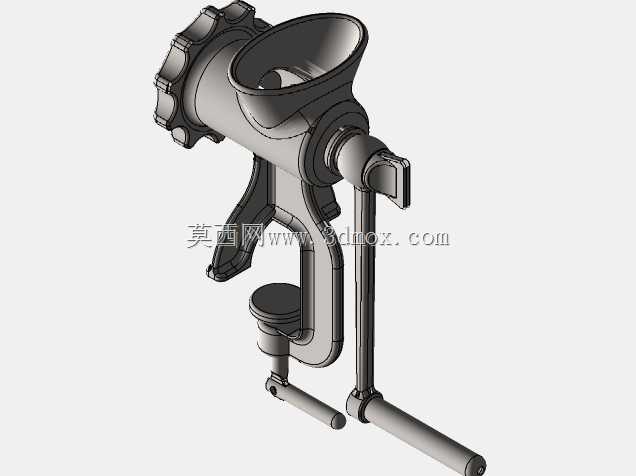

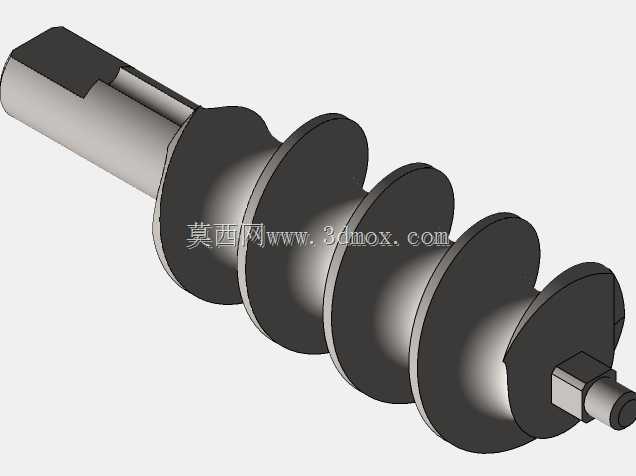

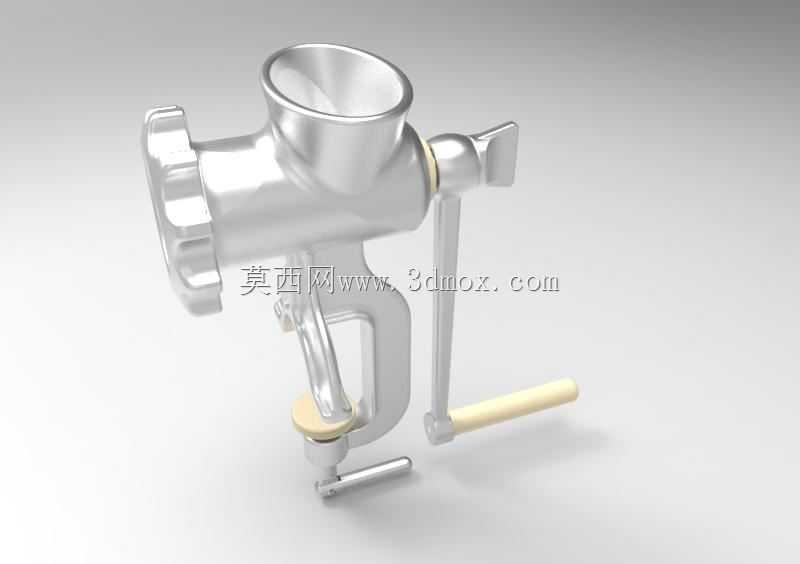

这款手动台式绞肉机主要面向家庭厨房、小型餐饮门店、户外露营备餐等场景使用，无需接入电源即可完成食材绞碎加工，能够将鲜肉、软质蔬菜、调味辅料等原料加工成不同粗细的颗粒状馅料，满足制作肉丸、饺子馅、香肠、酱料等多种烹饪需求，相比电动绞肉设备结构更简单，清洗维护更便捷，也不会出现电路故障带来的使用中断问题，适配无供电条件的户外作业场景。设备整体采用夹装式固定结构，底部的C型夹座可以夹持在厚度20-50mm的餐桌、操作台边缘，通过顶部的木质旋钮旋紧压块完成固定，安装后整体重心贴近夹持面，摇动手柄时不会出现晃动侧翻的问题，整体占用操作台的投影面积约为180mm*120mm，收纳时可以整体拆卸放入橱柜抽屉，不会占用过多厨房储物空间。功能结构上，设备前端为带多孔出馅板的绞碎腔体，内部配套螺旋送料铰刀，转动侧面的手摇手柄时，铰刀会同步旋转将进料口投入的食材向前推送，经过铰刀切削后从出馅板的孔位挤出，更换不同孔径的出馅板就能调整馅料的颗粒粗细，满足不同菜品的加工需求；顶部的进料斗采用广口倾斜设计，方便投入大块食材，配套的压料杆可以安全将食材推入腔体，避免操作时手指接触转动铰刀带来的安全风险。设计过程中充分考虑手动操作的受力合理性，手摇手柄的力臂长度设置为120mm，握持端采用木质隔热防滑套，转动时所需的握持力控制在普通成年人可轻松操作的范围内，长时间使用也不会出现手臂酸胀的问题；所有与食材接触的部件均采用光滑圆弧过渡设计，没有清洁死角，拆卸后可以直接用水冲洗，不会残留食材残渣滋生细菌；机身主体采用金属材质压铸成型，表面做抛光防锈处理，兼顾结构强度与耐用性，夹座位置的压块接触台面的一侧加装软质防滑垫，既可以提升夹持稳定性，也不会刮伤操作台表面。整体结构没有复杂的传动部件，日常使用仅需在转动轴位置定期涂抹少量食品级润滑脂即可长期保持顺畅运转，故障率极低，适合作为小型食品加工场景的常备厨具使用。
