仿真夹心巧克力饼干外观结构设计

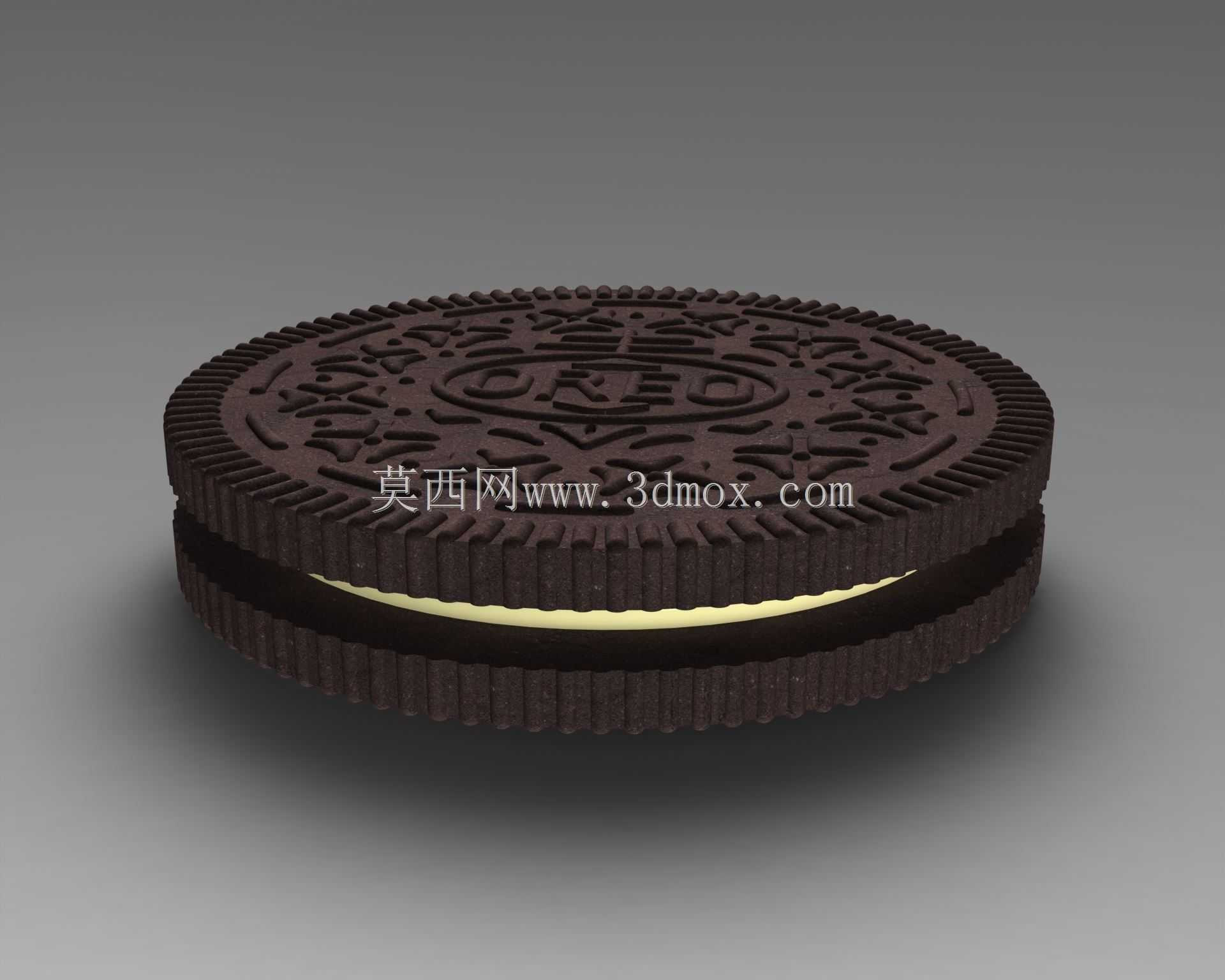

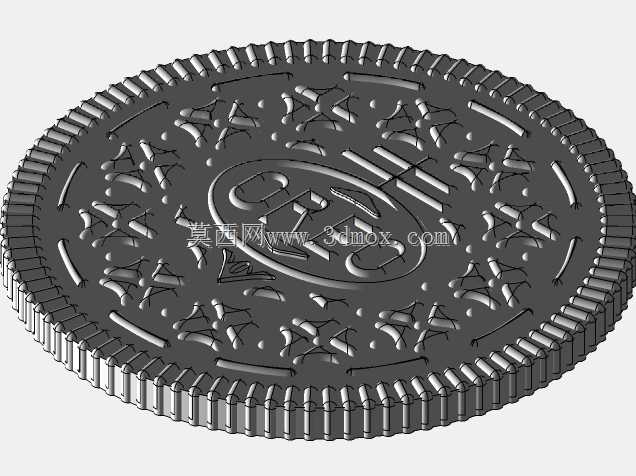

本次设计的夹心饼干仿真模型，主要面向食品工业的产品展示、包装结构验证、食品机械调试以及文创周边开发等应用场景，在食品生产前期的方案评审环节，该模型可替代真实样品完成陈列展示、包装适配测试，避免真实食品样品易变质、易破损带来的测试局限，同时也可作为食品类科普教具、休闲食品主题的文创摆件原型使用。从实际用途来看，该模型还原了经典夹心饼干的双层饼体加夹心层的结构，可用于夹心饼干生产线的输送定位调试、夹心机的工位间距校准，帮助产线调试人员直观确认饼体与夹心的厚度匹配关系，也可用于食品包装的开模打样前的尺寸适配验证，确认包装袋、内托的空间预留是否符合产品实际轮廓。在功能特性上，模型完整还原了饼干的边缘齿状纹理、饼体表面的细微粗糙质感以及中间夹心层的均匀厚度，饼体边缘的齿纹采用等距圆周排布，还原真实饼干的压制成型特征，上下两层饼体保持平行同轴，夹心层厚度均匀一致，整体结构无尖锐棱角，完全复刻真实夹心饼干的外观触感特征。设计思路上，首先以真实市售夹心饼干的实物测绘数据为基础，先构建单片圆形饼体的基础轮廓，通过圆周阵列特征生成边缘的等距齿状结构，再通过表面纹理扰动模拟饼干烘焙后形成的细微粗糙质感，随后构建中间的夹心层实体，保证夹心层直径略小于饼体直径，还原真实产品夹心不溢出边缘的特征，最后将上下饼体与夹心层进行同轴装配，保证整体结构的对称性。外形尺寸方面，模型整体为扁圆柱形态，整体直径与单片饼体直径一致，整体高度为上下两片饼体厚度加中间夹心层厚度之和，边缘齿纹的齿深、齿距均按照真实饼干的比例还原，安装边界上，该模型作为仿真样件使用时，其外轮廓最大直径即为横向安装边界，整体高度即为纵向安装边界，可直接适配常规饼干输送线的导轨间距、包装机的料仓尺寸，无需额外调整适配空间，在用于产线调试时，可直接放置于输送工位完成定位测试，其表面的纹理特征也可用于视觉检测设备的算法调试，帮助视觉系统准确识别饼干的轮廓与位置。
