高精度6模数斜齿传动齿轮结构设计

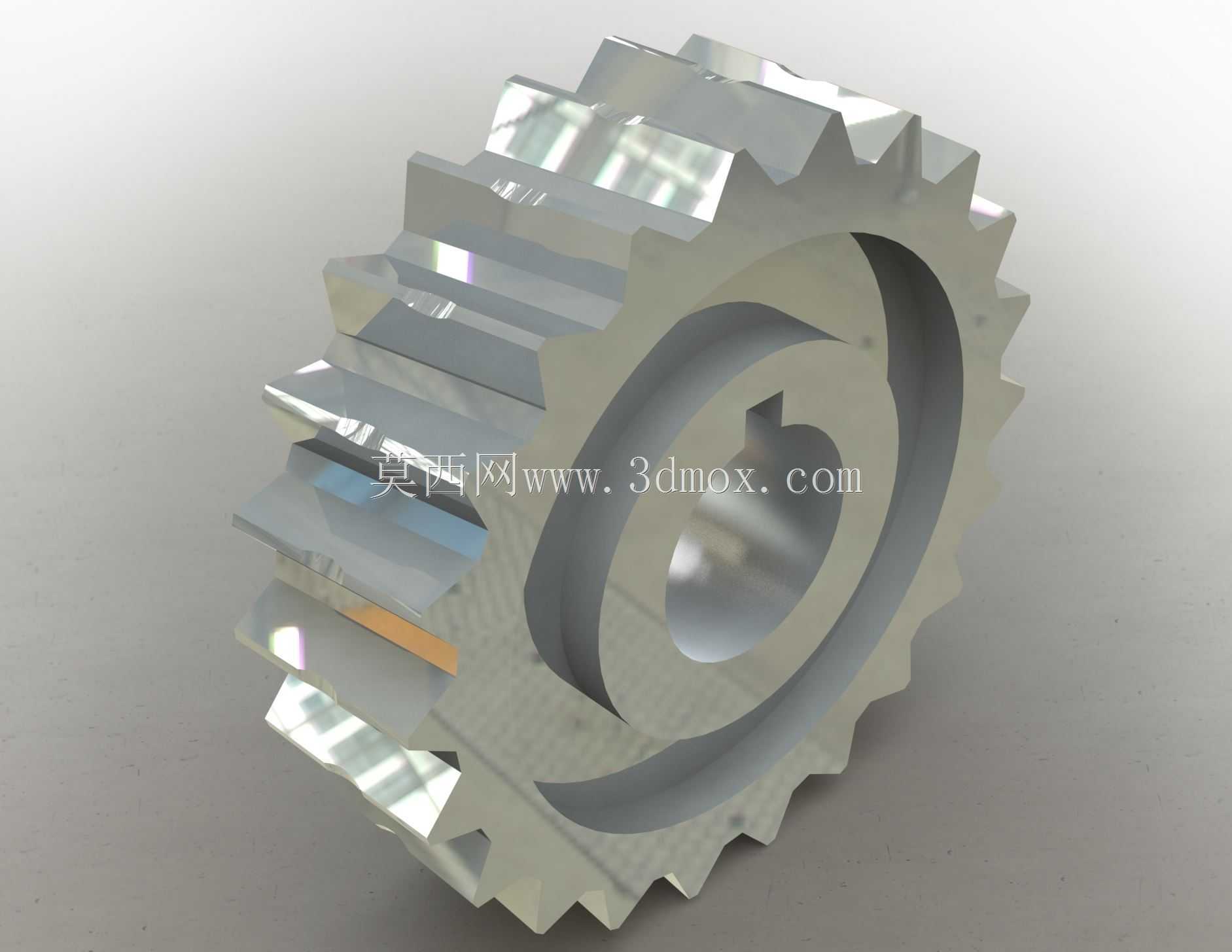

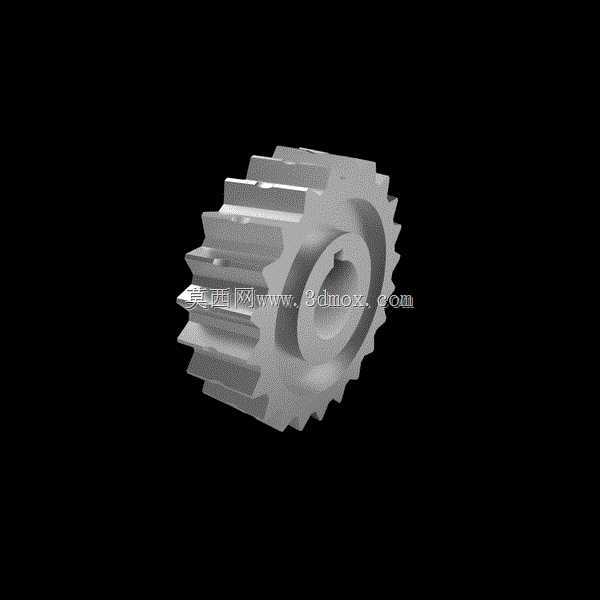

　　这款斜齿轮的设计核心围绕交错轴或平行轴间的平稳动力传递需求展开，区别于直齿圆柱齿轮的瞬时线接触啮合特性，斜齿的齿向沿螺旋角方向排布，啮合过程中轮齿是逐步进入、逐步退出啮合区间，不会出现直齿轮传动时的整齿突然撞击接触，能大幅降低传动过程中的冲击、振动与运行噪音，这一特性让它在中高速传动工况、对传动平稳性有较高要求的设备场景中应用广泛。从结构细节来看，齿轮中心设置了带键槽的安装通孔，键槽的尺寸与位置严格对应传动轴的配合公差，装配时通过平键实现周向固定，传递扭矩时可避免齿轮与轴之间出现相对转动，内孔与轴的配合选用过渡配合公差带，既保证装配时的定位精度，也能在长期交变载荷作用下不会出现配合面松旷。齿部参数设计上，

　　6模数的设定对应了中等载荷的传动需求，齿顶高、齿根高的比例遵循标准渐开线齿形规范，齿根处做了合理的圆角过渡，避免应力集中导致的轮齿断裂失效，螺旋角的取值兼顾了轴向力与传动平稳性的平衡，既不会因螺旋角过小失去斜齿的平稳传动优势，也不会因螺旋角过大导致轴承承受过高的轴向载荷，增加支撑结构的设计难度。在实际设备应用中，这类斜齿轮常被布置在减速机的中间传动级、机床主轴箱的进给传动单元、输送设备的动力传输段，以及部分对运行噪音有管控要求的轻工机械传动系统中。设计建模过程中，齿面的渐开线轮廓通过参数化方程生成，保证齿形的啮合精度，齿向的螺旋扫掠路径严格匹配设定的螺旋角参数，轮齿与轮毂的连接位置做了均匀的壁厚过渡，避免截面突变带来的应力集中问题。

　　安装边界方面，齿轮的轮毂端面与轴肩的贴合面设置了合理的粗糙度要求，保证轴向定位的可靠性，齿顶圆的直径尺寸控制在对应模数齿轮的标准范围内，可适配同模数同螺旋角配对齿轮的中心距要求，装配时无需额外做齿向修形即可满足常规工况的啮合接触精度要求。轮齿的啮合侧隙设置在合理区间，既可以补偿热变形带来的齿面胀大，也能容纳少量润滑油脂，避免运行过程中出现齿面干磨。从载荷传递特性来看，斜齿轮的重合度比同参数直齿轮高出30%左右，意味着同时参与啮合的轮齿对数更多，单齿承受的载荷更小，整体承载能力比同模数直齿轮提升约20%，能在相同安装空间内传递更大的扭矩。建模时对齿端做了微小的倒角处理，既可以去除加工过程中产生的锐边毛刺，也能在装配啮合时起到导向作用，

　　避免轮齿边缘磕碰损伤。这类齿轮的支撑结构通常选用一对深沟球轴承或角接触球轴承来抵消传动过程中产生的轴向分力，轴承的安装位与齿轮轮毂的距离经过合理排布，保证轴系的刚性，避免运行过程中出现轴的挠曲变形导致齿面偏载。在润滑方式选择上，中低速工况可采用脂润滑，高速工况则适配油浴润滑或喷油润滑，齿面的粗糙度要求控制在合理范围，保证润滑油膜能稳定附着在啮合接触面，降低齿面磨损速率，延长零件的使用寿命。
