两英寸内螺纹黄铜手动闸阀结构设计

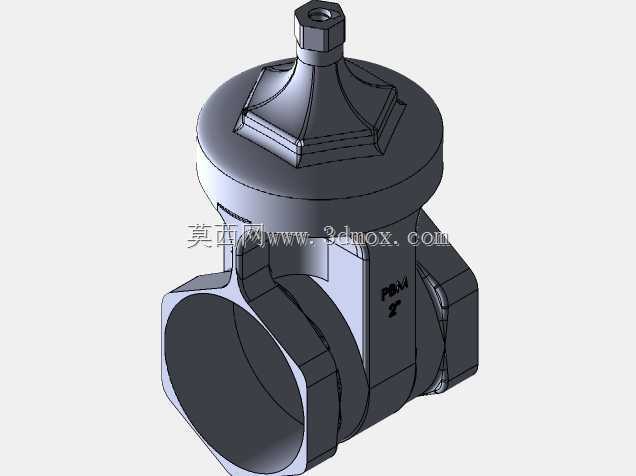

　　这款两英寸规格的手动闸阀，主要面向民用给排水、暖通循环水、低压工业流体输送管路的截断工况设计，日常应用中多安装在支路前端作为介质通断控制部件，不承担流量调节功能——这是闸阀本身结构特性决定的，闸板做垂直升降运动时，密封面全程贴合，半开状态会造成介质冲蚀密封面，大幅缩短使用寿命，因此选型时需明确其仅做全开全关操作的定位。从结构设计逻辑来看，整体采用黄铜锻压成型的阀体，材质选择兼顾了耐水腐蚀性能与切削加工便利性，相比铸铁阀体重量更轻，安装时的承重要求更低，也不会出现铸铁件长期使用后锈蚀粘死无法操作的问题。阀体两端采用内螺纹连接结构，匹配两英寸公称通径的标准管螺纹，安装时无需额外焊接法兰，直接在管端缠绕生料带后拧入即可，非常适合家装、

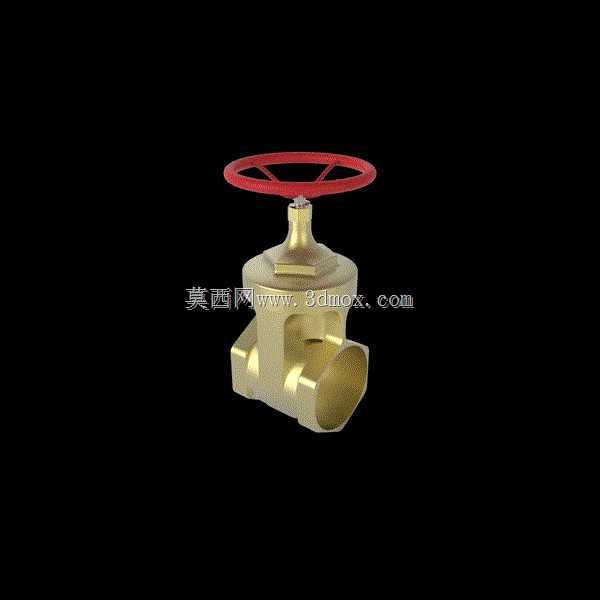

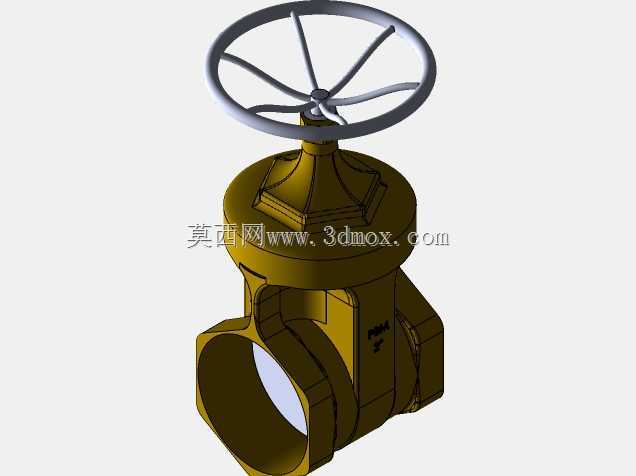

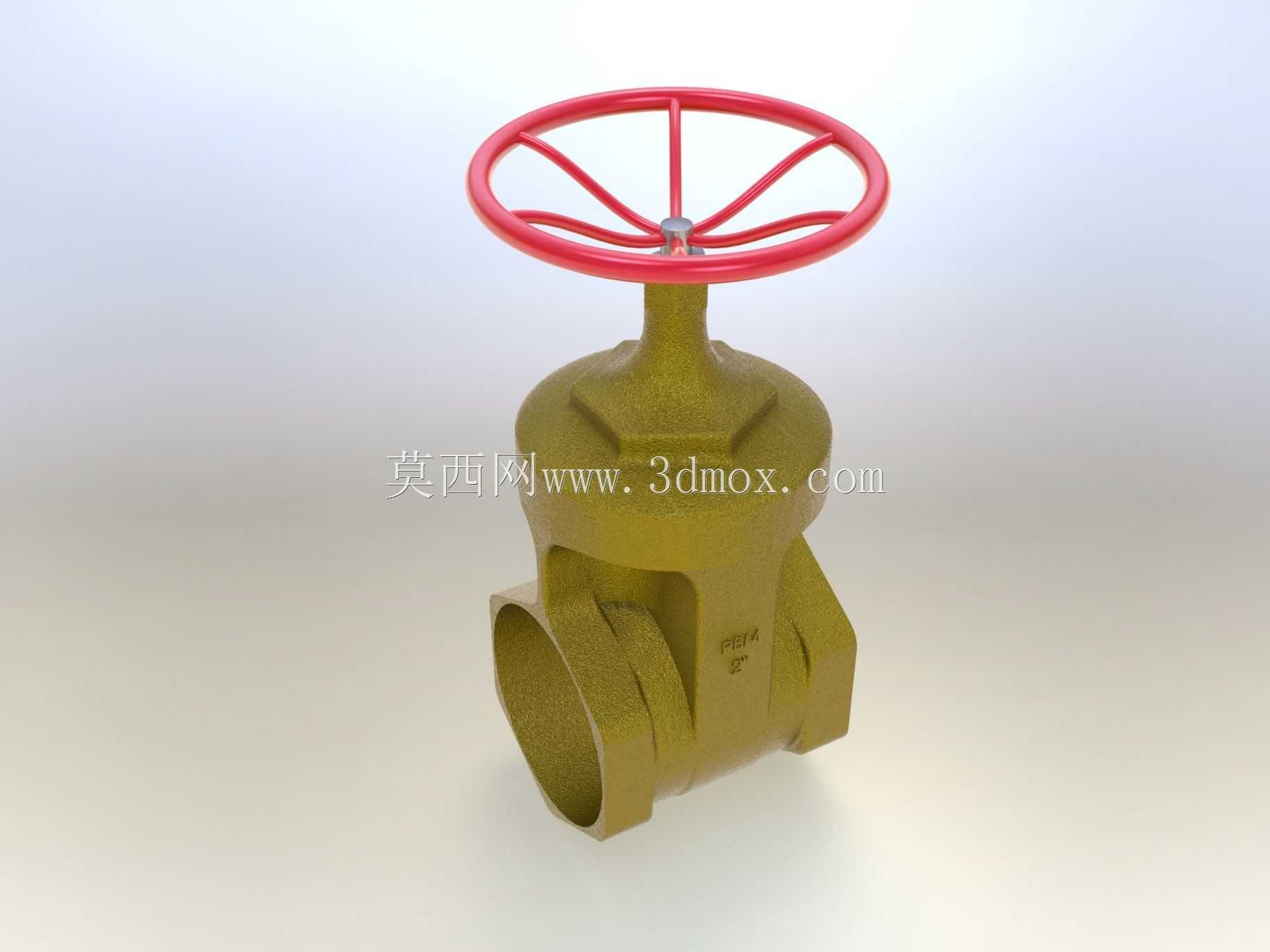

　　小型设备配套这类现场施工空间有限、没有专业焊接设备的场景，安装边界上，阀体总长度适配常规管路预留的安装间距，顶部手轮的操作半径预留足够空间，操作时不会被旁边的管路或墙面遮挡，手轮采用红色酚醛树脂材质，摩擦系数大，手动操作时不易打滑，即使手上沾有水渍也能稳定施力，顺时针旋转手轮时阀杆带动闸板垂直下降，完全截断介质流道，逆时针旋转则闸板提升至阀腔上部，让流道完全贯通，流阻几乎与同通径直管相当，这也是闸阀在大流量管路中被广泛选用的核心原因。设计过程中参考了实际拆解的同规格商用闸阀的内部结构，虽然受建模练习的定位限制，部分尺寸未做完全的公差匹配，但核心的流道走向、闸板密封面角度、阀杆梯形螺纹的传动逻辑都做了还原：阀杆采用梯形螺纹传动，

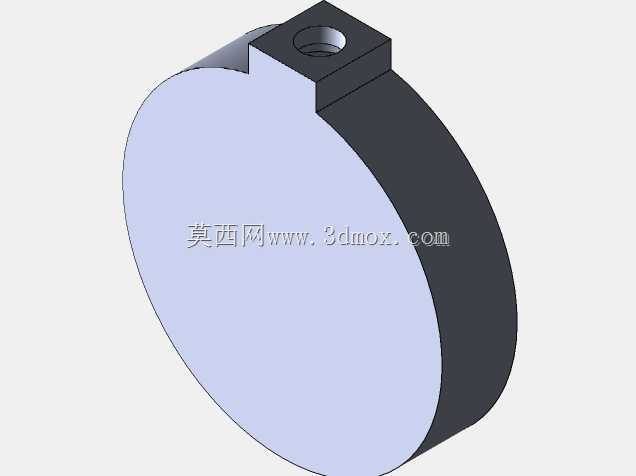

　　相比普通三角螺纹，传动效率更高，承载能力更强，长期操作不会出现螺纹滑牙的问题，阀盖与阀体的连接部位预留了密封槽，实际生产中可填充聚四氟乙烯密封垫，避免介质从阀杆配合处渗漏，闸板两侧的密封面做了微小的角度倾斜，关闭时能借助介质压力实现自紧密封，压力越高密封效果越好，无需额外施加过大的手轮力矩就能实现零泄漏。从实际选型适配的角度来说，这款闸阀的公称压力适配常规1.6MPa以下的低压工况，适用介质温度在-10℃到120℃之间，完全覆盖日常冷热水、低压压缩空气、无腐蚀性油品的输送需求，安装时需注意保持阀体两端管路的同轴度，避免强行拧入造成阀体螺纹开裂，同时手轮操作方向需预留不小于150mm的操作空间，方便后期维护时开关阀门。

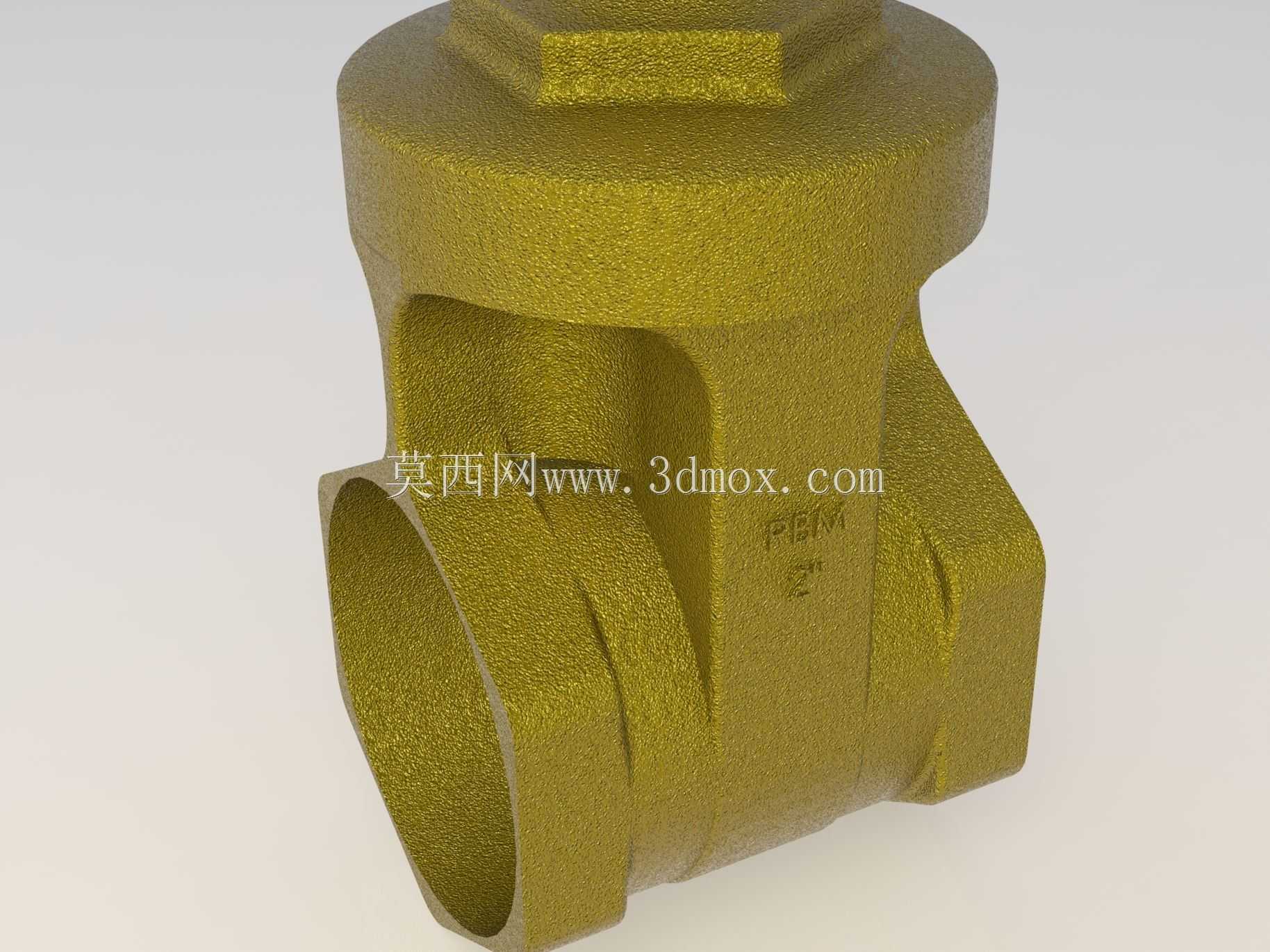

　　建模过程中重点还原了黄铜阀体的锻压流线外形，阀体外部的加强筋结构也做了呈现，这些加强筋并非装饰结构，而是为了增强阀体在承压时的结构强度，避免介质压力过高造成阀体胀裂，同时也能在安装拧动阀体时提供受力点，方便管钳夹持操作而不会夹伤阀体密封面。阀腔内部的流道做了全通径设计，介质通过时不会出现节流缩径的问题，不会产生额外的压力损失，也不容易积存管路中的杂质，减少了闸板卡涩的概率，相比同通径的截止阀，这种全通径闸阀的流阻仅为截止阀的十分之一左右，在长距离管路输送中能有效降低泵的扬程损耗，节约运行能耗。日常维护场景中，这种结构的闸阀如果出现阀杆处渗漏，只需稍微压紧阀盖上的填料压盖即可，无需整体拆解阀门，维护成本极低，这也是民用和小型工业场景偏好这类黄铜闸阀的重要原因，不需要专业的维修人员，普通运维人员就能完成常规的故障处理。
