小型休闲游艇整体结构三维设计

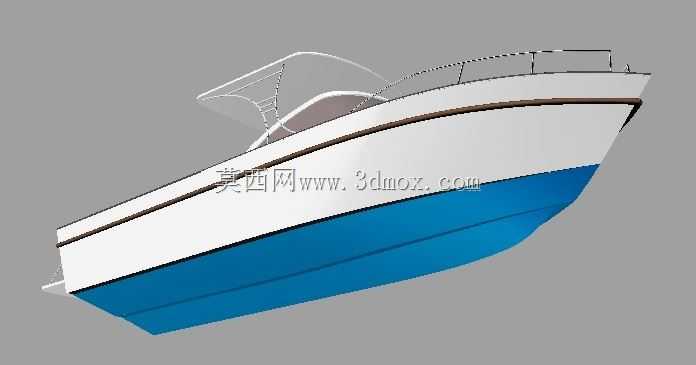

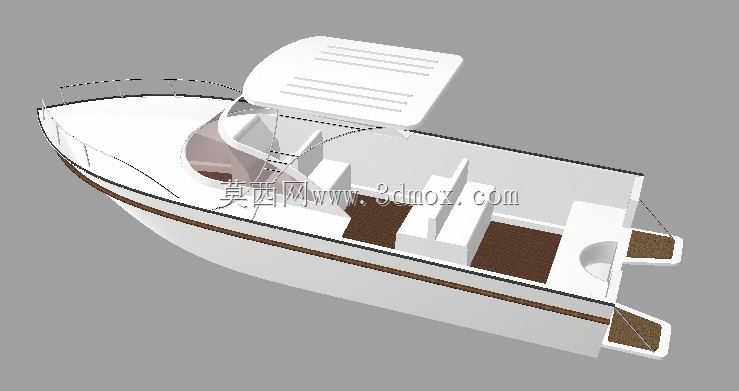

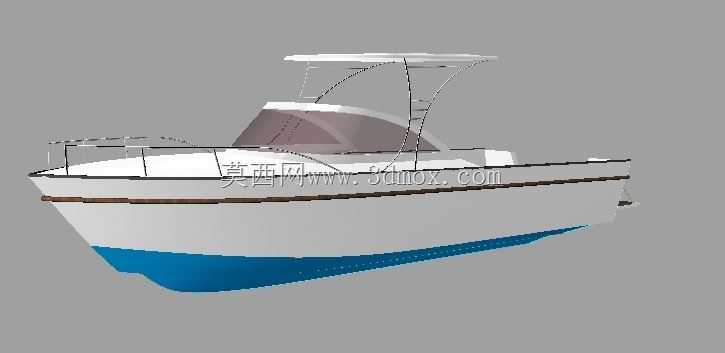

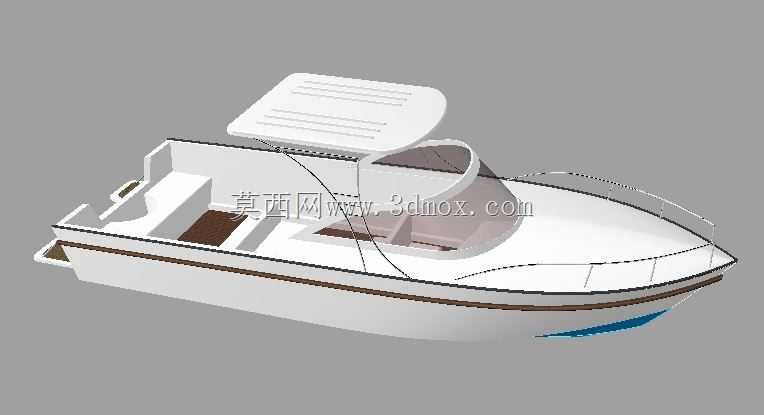

这款小型休闲游艇的三维结构设计，主要面向近岸休闲垂钓、短途水上观光、家庭近海出游场景，可满足3-6人同时登船开展水上活动的使用需求，兼顾了航行稳定性与舱内乘坐的舒适性。从设计思路来看，整体采用V型船底结构，这种线型设计能够在航行时有效破开浪涌，降低高速行驶时的船体颠簸感，同时船舷两侧设置的连续防撞条，可在靠岸停泊、邻船接驳时缓冲碰撞冲击力，避免船体外壳直接剐蹭受损。船体上层的遮阳顶篷采用一体化弧形造型，通过前后两组支撑结构与甲板基座牢固连接，既能够为中部驾驶区、乘坐区遮挡正午直射的阳光，也不会遮挡驾驶人员的航行视线，顶篷表面预留的导流槽可在雨天快速排走积水，避免顶篷局部积水增加船体上部重量影响航行稳性。舱室布局上，船艏区域设置封闭式驾驶舱，搭配弧形挡风玻璃，可减少航行时迎面气流对驾驶人员的直吹，驾驶位旁预留了操控设备的安装空间，可适配常规船用舵机、仪表、通讯导航设备的安装尺寸。中部开放式甲板区域设置了多组分体式乘坐座椅，座椅下方预留储物空腔，可存放救生衣、垂钓装备、随身物品，座椅之间的通道宽度满足单人正常通行需求，不会出现舱内动线拥堵的问题。船艉区域设置了开放式活动平台，两侧预留了登船梯的安装接口，平台表面做防滑纹理设计，可满足人员垂钓、下水接驳时的站立防滑需求，平台中部的凹陷结构可适配小型船外机的安装，安装边界尺寸覆盖市面主流小马力舷外机的安装孔位范围，无需额外对船体艉板做打孔改造。船体内部的浮力舱布局沿船底两侧对称分布，能够在单侧舱室少量进水时维持船体的横向平衡，降低侧翻风险，船舷上沿预留的栏杆安装孔位，可根据使用需求加装安全防护栏杆，适配不同水域的航行安全规范要求。整体外形尺寸控制在小型拖运挂车的承载范围内，船体宽度满足普通公路拖运的限宽要求，日常陆地转运时无需额外办理超宽运输手续，船体自重控制在轻型拖车的额定承载区间内，普通家用SUV即可完成拖运转移，适配私人用户的日常使用场景。
