带切碎功能的跨斗三轮摩托结构设计

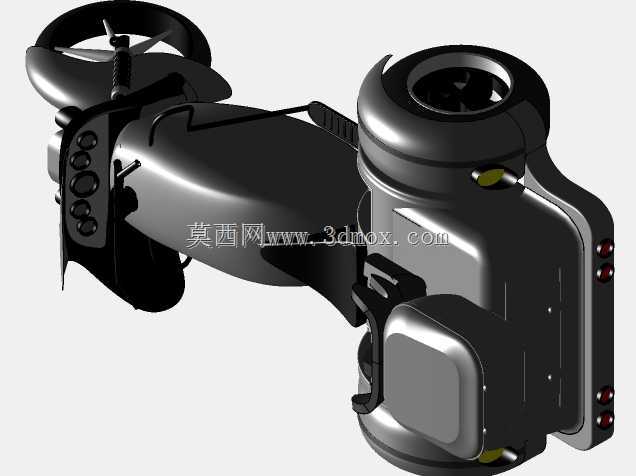

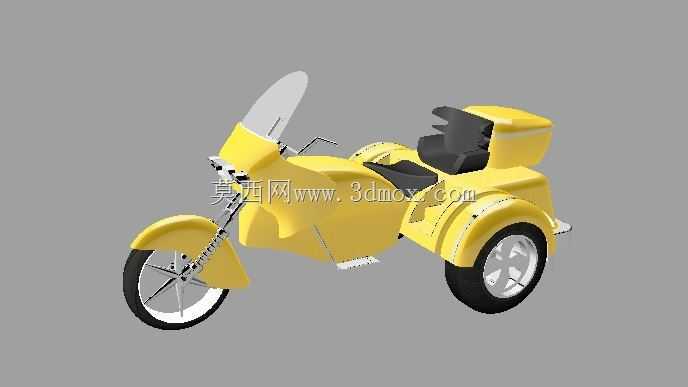

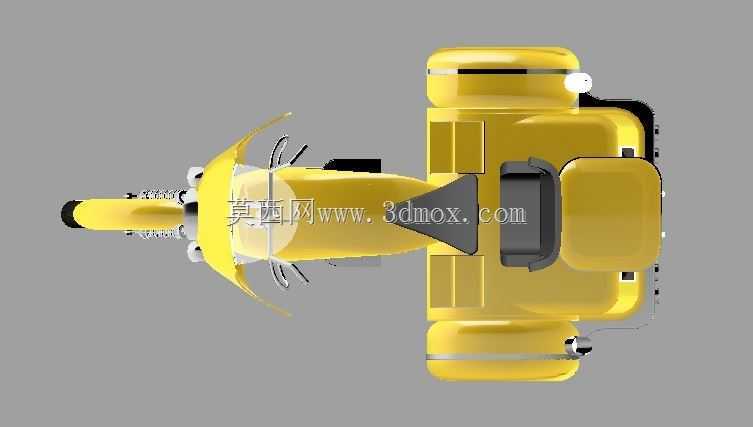

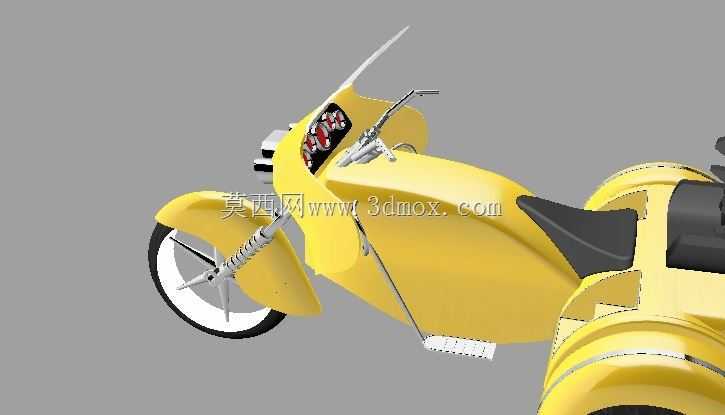

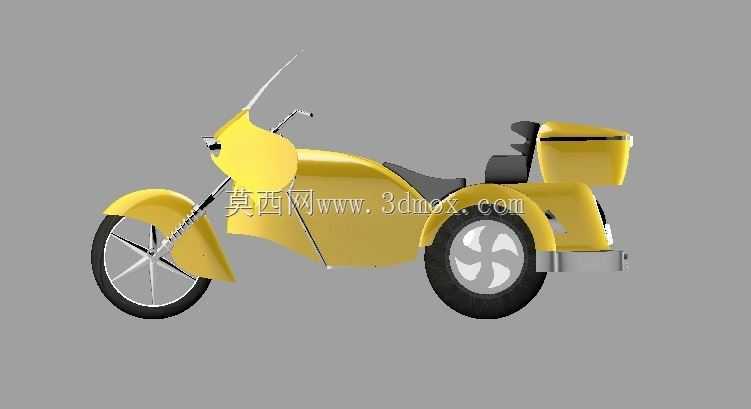

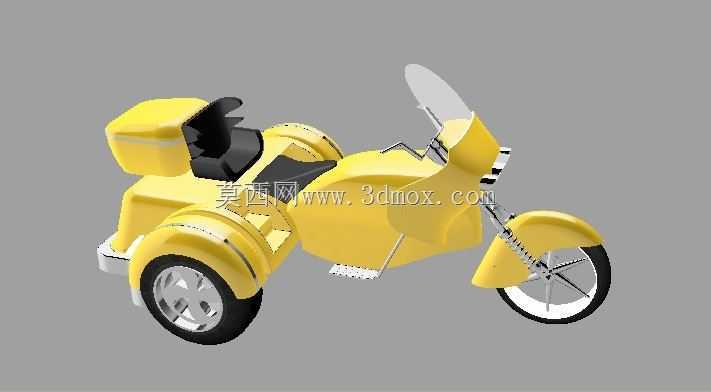

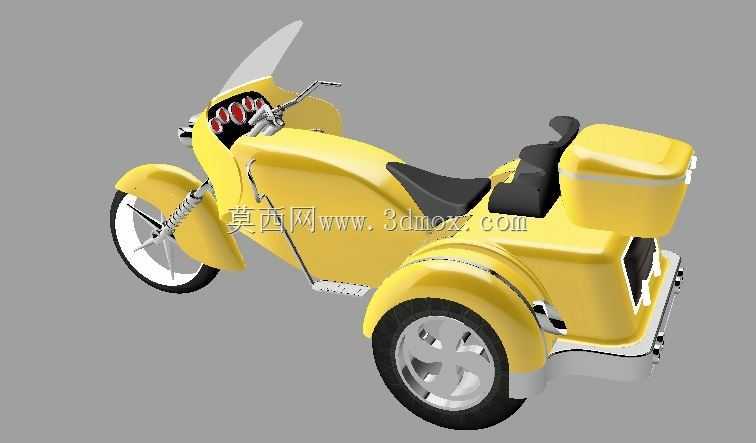

　　这款带切碎功能的跨斗式三轮摩托，在常规正三轮摩托的结构基础上做了功能拓展，把跨斗空间整合为物料切碎作业单元，打破了传统三轮载具仅能完成人员、物料转运的功能边界，适配乡村农副作业、小型市政运维、园区零散物料处理等多场景的使用需求，不用额外拖挂独立作业设备，单台载具就能完成短距离转场加现场作业的全流程。从结构布局来看，整车采用前置单轮转向、后置双轮驱动的经典三轮布局，前悬配置套筒式液压减震，直接承接前轮的路面冲击，转向把集成仪表、离合、制动操控组件，骑行姿态和常规跨骑摩托保持一致，降低操作人员的学习成本。主车体部分保留了摩托的动力总成安装位、燃油箱布置空间、单人骑乘坐垫，坐垫下方预留了线束、传动部件的走线空腔，

　　避免外露线束在户外作业时被剐蹭损坏。跨斗部分和主车架采用硬连接结构，连接点位分布在主车架中部、后部共三处，每处连接位都设计了加强筋结构，抵消作业时切碎装置产生的高频振动，避免长期使用后连接位出现金属疲劳开裂。切碎单元的进料口设置在跨斗顶部，开口做了外翻卷边处理，防止进料时物料洒落，出料口位于跨斗侧下方，配套可翻转的导料槽，作业时可根据接料容器的高度调整导料槽角度，不用额外配置接料支架。动力传递路径上，切碎装置的动力从发动机曲轴后端取力，通过带离合控制的皮带轮组传递到跨斗内的切碎刀辊，操作人员在骑乘位就能通过手控拨杆控制切碎装置的启停，不用下车操作，转场时断开离合就能切断作业动力，避免空转带来的能耗和安全隐患。外形尺寸方面，

　　整车总长控制在2.6米以内，宽度不超过1.3米，高度和常规跨骑摩托持平，能够顺利通过乡村窄路、园区步道等狭窄通行空间，转弯半径控制在3.2米以内，在狭小场地内也能完成掉头、转向操作。安装边界上，跨斗和主车架的连接点位采用通用化的螺栓固定结构，不需要对原厂摩托的主车架做切割、焊接改动，只要对应点位预留螺栓孔就能完成跨斗作业单元的加装，后期如果需要切换回纯载物模式，拆除跨斗连接螺栓就能恢复常规三轮摩托的使用状态，适配性较强。切碎刀辊采用可拆卸式刀片设计，刀片通过螺栓固定在刀辊座上，磨损后可以单独更换刀片，不用整体更换刀辊，降低后期维护成本，刀辊外围设置了双层防护壳体，内层为耐磨钢板，外层为和车身同色的覆盖件，既能够阻挡作业时的物料飞溅，

　　也能保证整车外观的一致性。前轮采用和常规摩托通用的辐条式轮毂，配套真空轮胎，后轮采用双轮并置的结构，提升重载时的承载能力，跨斗下方设置了独立的辅助支撑轮，停车时可以放下支撑轮保持整车水平，避免侧翻。制动系统采用前碟后鼓的配置，后轮制动同时联动跨斗侧的车轮制动，缩短制动距离，提升重载、作业状态下的行车安全性。整车的覆盖件采用流线型设计，前挡泥板、油箱护板、跨斗外覆盖件的曲面做了顺滑过渡，减少骑行时的风阻，同时覆盖件和内部车架、动力部件之间预留了足够的散热间隙，避免长时间作业时动力总成、切碎装置的热量堆积，影响部件使用寿命。在实际作业场景中，这款车型可以完成田间作物秸秆的切碎还田、园区枯枝落叶的破碎收集、小型餐厨垃圾的前置破碎处理等作业，转场时不需要额外的运输车辆装载作业设备，单人就能完成操作，相比传统的三轮载具加独立切碎机的组合，整体占用空间更小，作业灵活性更高，适合小范围、零散化的作业需求。结构设计过程中，重点校核了车架连接位的振动疲劳强度、刀辊的动平衡精度、整车的侧倾稳定性，通过调整跨斗的配重位置，把整车的重心控制在前后轮轴线的中部偏前位置，避免高速转向时出现侧翻风险，同时对切碎装置的传动皮带做了张紧结构设计，长期使用后皮带松弛时可以快速调整张紧度，不用拆解外围覆盖件，提升日常维护的便捷性。
