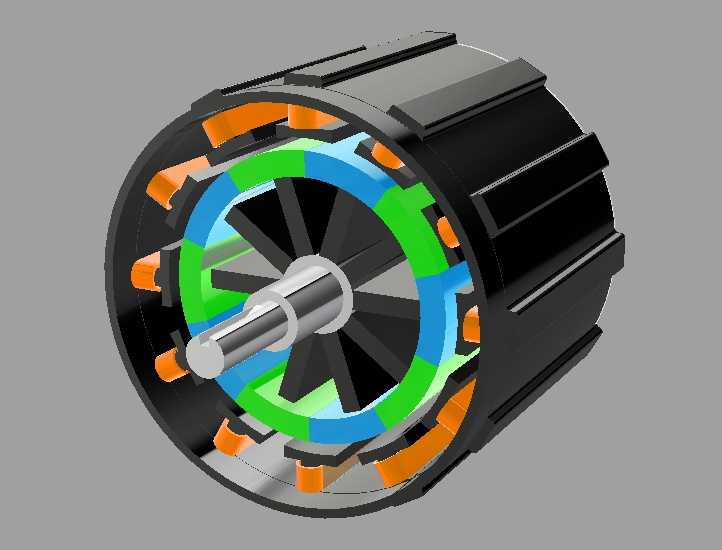

外转子无刷直流电机剖视结构展示

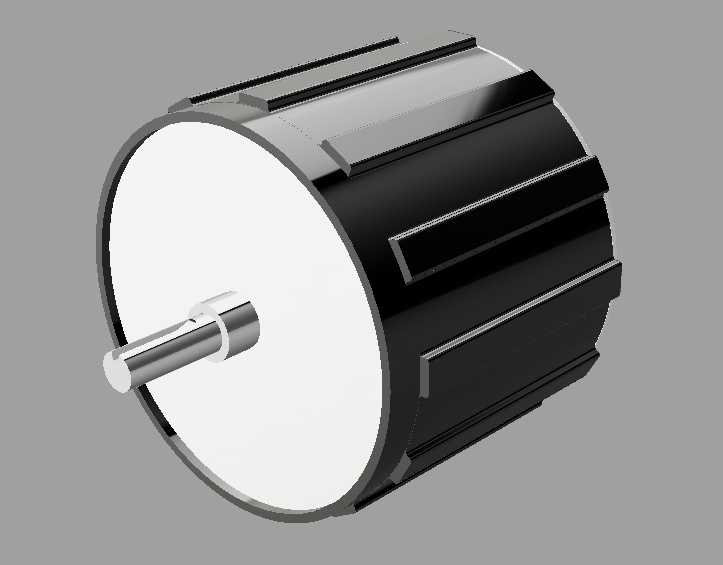

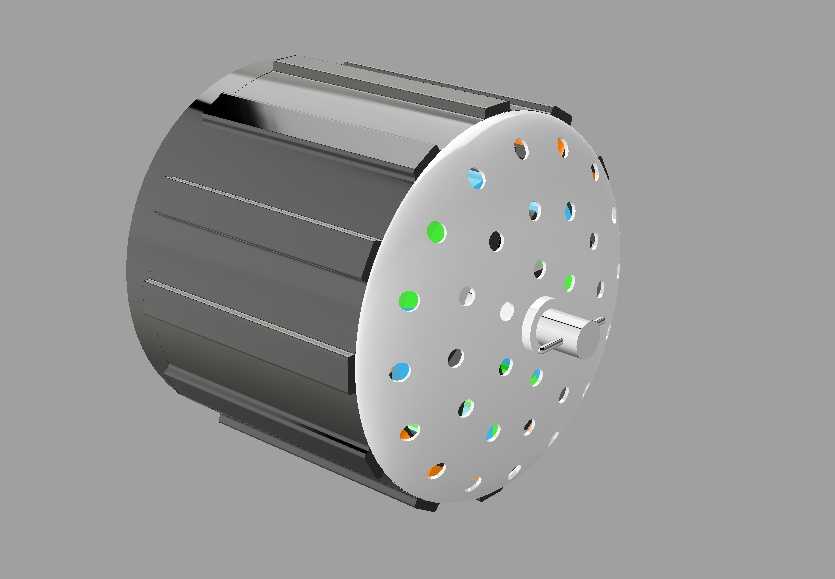

这款外转子结构的无刷直流电机，可广泛适配消费级无人机动力系统、小型电动代步车驱动单元、智能家居送风设备、工业自动化小型输送线驱动模块、精密伺服转台动力端等多类场景，作为核心动力转换部件，它能够将直流电能高效转化为旋转机械能，为配套负载提供稳定可控的扭矩与转速输出，相比传统有刷直流电机，它取消了物理碳刷与换向器的接触式结构，运行过程中不存在换向火花与碳刷磨损问题，既能够在对电磁干扰有严格要求的精密电子设备周边稳定工作，也大幅降低了日常运维的更换成本，连续运行寿命可达有刷电机的数倍以上。从结构设计思路来看，这款模型采用外转子布局，将永磁体贴附于旋转外壳内壁，定子绕组与固定轴集成在中心位置，这种布局能够让转子获得更大的转动惯量，运行时转速波动更小，同时外壳旋转的结构可以直接与轮毂、桨叶等负载连接，省去了额外的传动连接结构，缩小整体动力总成的占用空间。定子部分采用多槽集中绕组设计，绕组排布紧密规整，能够在有限的定子体积内提升槽满率，增强磁场耦合效率，不同颜色的绕组标识对应三相接线的相位区分，方便生产装配过程中的接线校验，也便于后期维护时快速排查绕组接线故障。中心转轴采用高强度合金钢材质设计，与定子铁芯通过过盈配合装配，两端预留标准轴承安装位，能够承受径向与轴向的复合载荷，适配不同安装姿态下的负载受力需求。转子外壳表面设计有轴向分布的散热筋结构，旋转过程中能够带动周边空气形成轴向对流，带走绕组与永磁体工作产生的热量，避免长时间高负载运行时出现永磁体退磁、绕组绝缘层老化加速的问题。安装边界上，中心固定轴两端设计有标准的轴径与定位台阶，可直接适配常规规格的滚动轴承，端盖位置预留均匀分布的安装螺孔，能够快速与设备机架、负载端盖完成定位固定，转子外壳的外圆尺寸与安装止口做了公差适配设计，可直接与配套的桨夹、轮毂连接件完成装配，无需额外定制转接零件，适配多数常规小型无刷电机的安装尺寸规范，能够直接替换同规格参数的传统电机产品，降低设备迭代的改造成本。
