三轴数控等离子切割加工设备

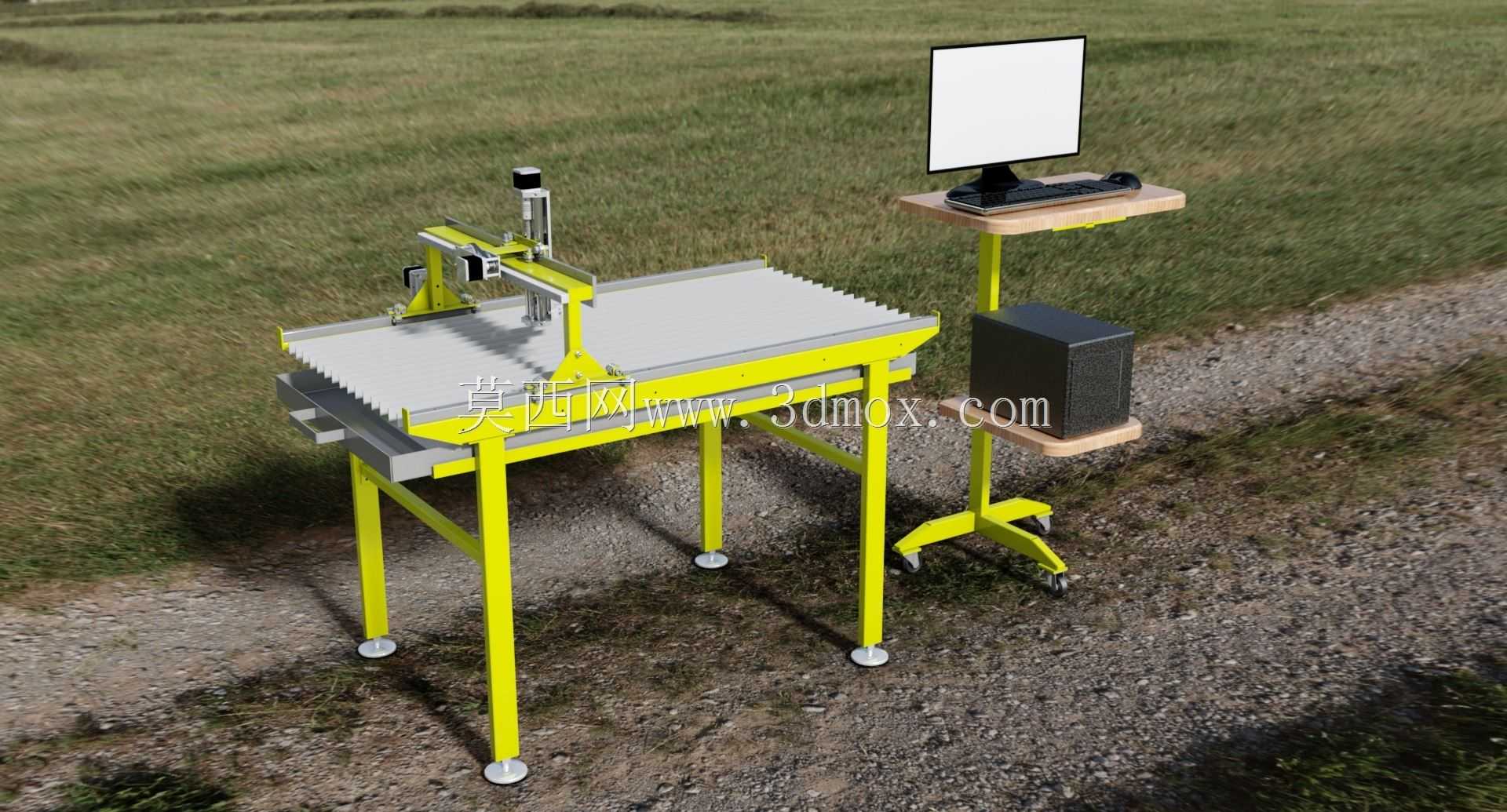

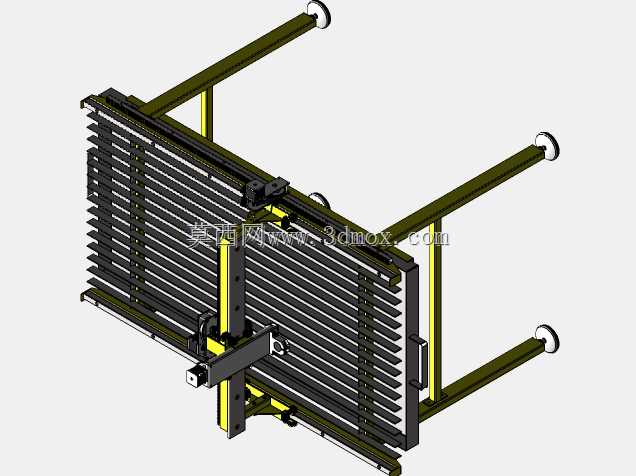

这款三轴控制的等离子切割设备，主要面向中小型金属加工车间、五金制品加工厂、广告标识制作工坊等场景使用，能够完成碳钢板、不锈钢板、镀锌板等多种导电金属板材的异形轮廓裁切作业，替代传统手工划线切割的低效模式，大幅提升板材下料的精度与加工一致性。设备主体采用立式支腿支撑的栅格工作台结构，工作台台面采用锯齿状栅格设计，既能够稳定承托待加工板材，又可以让切割过程中产生的高温熔渣顺利下落，避免熔渣堆积在台面上损伤板材表面或是干扰切割头的走刀路径，支腿底部配置可调式支撑脚杯，可根据车间地面的平整度灵活调整高度，保证工作台台面始终处于水平状态，避免因台面倾斜导致板材移位影响切割精度。设备的切割执行机构采用龙门式三轴传动布局，X轴沿工作台长度方向布置双直线导轨，保证横梁移动的平行度与稳定性，Y轴沿横梁横向布置传动导轨带动切割头做横向进给，Z轴负责带动切割头完成升降动作，可根据板材厚度自动调整割嘴与板材表面的距离，保证等离子弧的长度稳定，获得均匀一致的切割切口。配套的移动式计算机站采用带脚轮的双层置物支架设计，上层放置显示器、键盘与鼠标，下层放置主机，支架底部配置万向脚轮，可根据操作人员的作业位置灵活移动，不需要将控制端固定在设备本体上，既方便操作人员在上下料时挪动控制站腾出操作空间，也能避免切割过程中产生的金属粉尘飞溅到主机内部影响电子元件寿命。设备整体安装边界紧凑，工作台长度适配常规四八尺标准板材的裁切需求，宽度方向预留足够的导轨安装余量，整体占地面积仅相当于两张常规钳工台的大小，不需要对车间地面做特殊加固处理，普通硬化水泥地面即可完成安装调试，适合中小型加工场地的布局需求。在设计过程中充分考虑了日常维护的便捷性，传动导轨均布置在工作台侧面较高的位置，减少切割熔渣飞溅到导轨表面的概率，所有传动部件的润滑点都设置在易操作的位置，不需要拆解设备护罩即可完成日常润滑保养，切割头的安装位置采用快拆结构，更换割嘴或是维护电极时不需要额外工具即可快速完成拆装，有效降低设备的停机维护时间。
