简易数控等离子金属切割加工设备

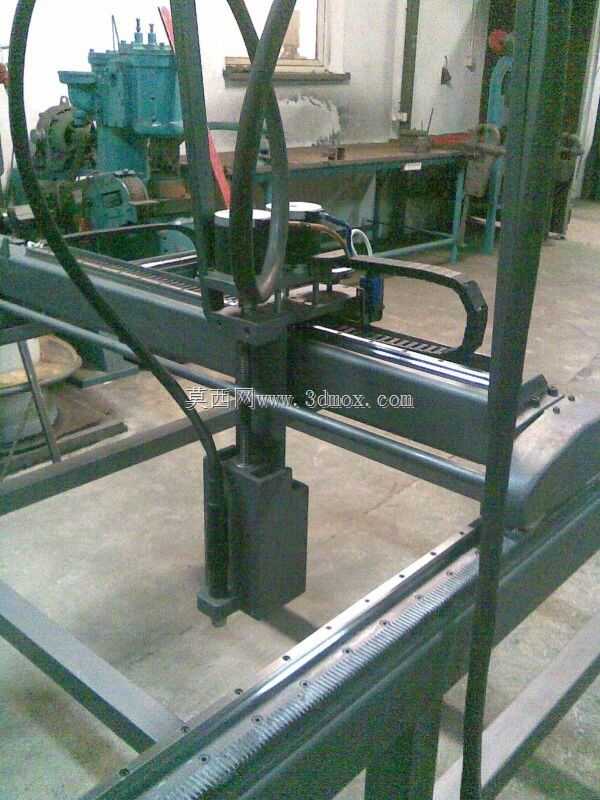

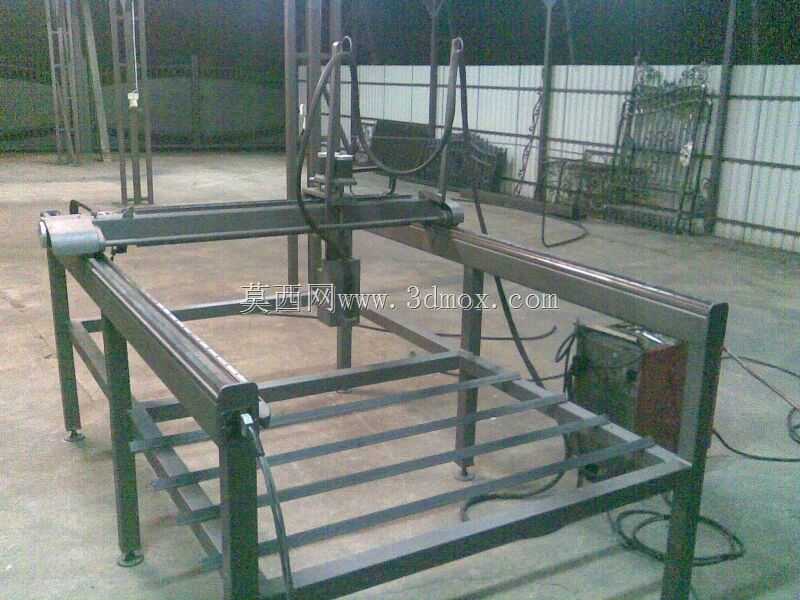

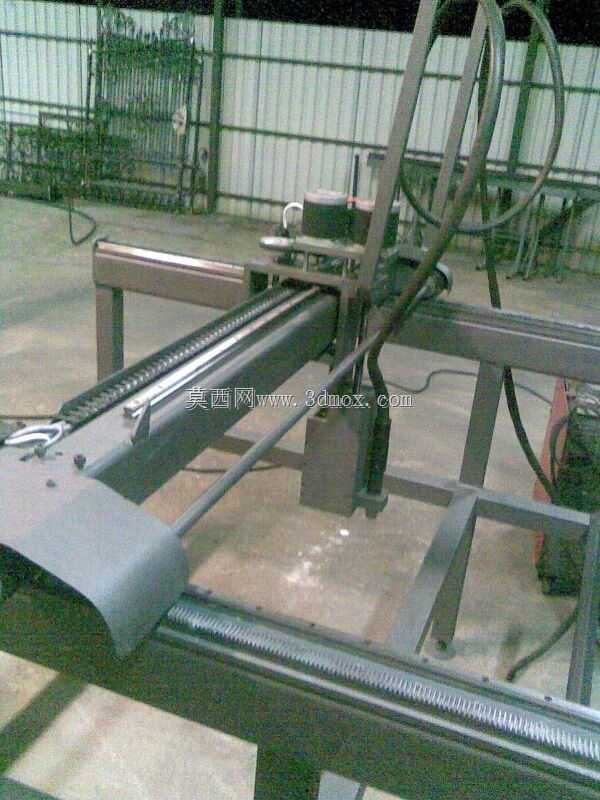

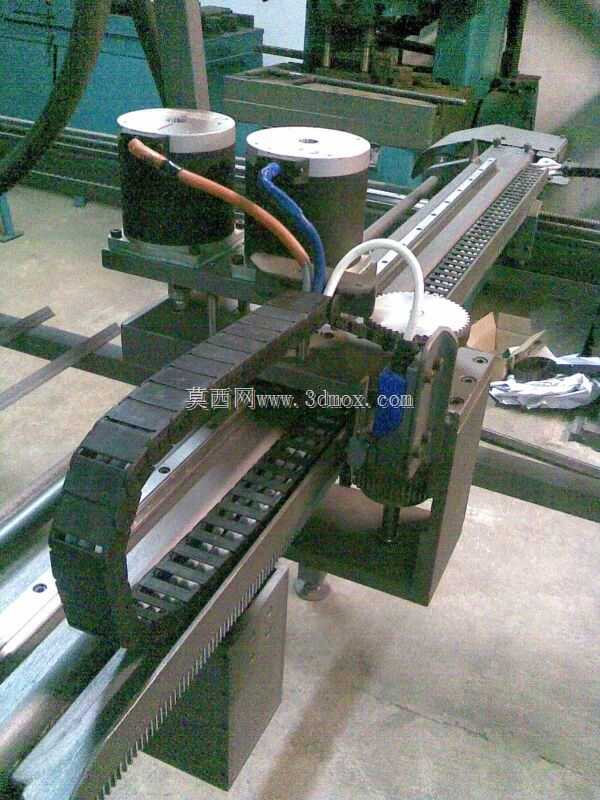

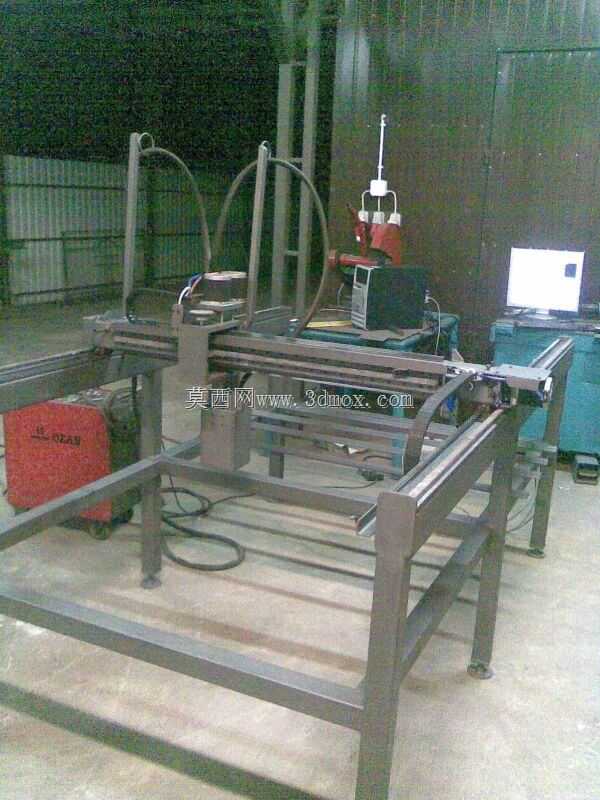

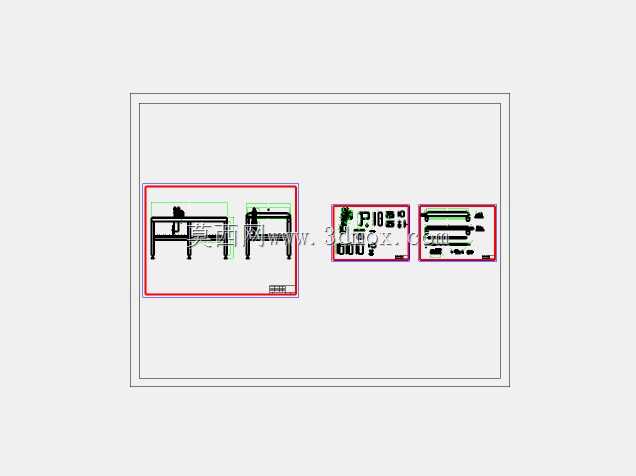

这款等离子切割设备主要面向中小型金属加工、钣金制作、钢结构小件加工场景，可适配个体加工门店、小型五金加工厂、工地现场临时下料等多种作业环境，能够完成碳钢板、不锈钢板、镀锌板等常见金属板材的异形轮廓、直线、圆弧切割作业，替代传统手工划线切割的低效模式，大幅降低小件下料的人工成本与尺寸误差。设备整体采用龙门式框架结构设计，主体承托框架采用标准矩形钢管焊接成型，底部设置可调式支撑脚，可适应不平整的车间地面安装需求，整体安装边界宽度适配常规1.5米幅宽板材进料，纵向行程可覆盖3米长度的板材加工区域，无需额外做地基预埋，放置在硬化水泥地面即可完成调平投入使用。横向移动组件采用直线导轨作为导向承载结构，配合同步带传动实现割炬的平稳横向移动，纵向移动依托两侧导轨的同步驱动保证行走精度，割炬安装座配备手动升降调节结构，可根据不同板材厚度快速调整割嘴与工件表面的距离，同时预留了自动调高装置的安装位，可根据后续加工需求升级自动弧压调高功能。设备的控制部分集成在机架侧方的安装台面上，可放置数控系统主机与显示终端，走线全部采用拖链收纳，避免移动过程中线路拉扯磨损，气路与等离子电源的连接管线沿机架侧边排布，预留足够的活动余量适配全行程移动需求。设计过程中优先考虑了设备的易加工性与组装便捷性，所有框架焊接件均采用市面上常见的标准型材，无需定制特殊截面材料，零部件加工精度要求适配常规机加工车间的设备能力，普通焊接工人即可完成框架的组焊作业，组装调试环节无需复杂专用工装，配合常规水平尺、百分表即可完成导轨平行度、行走直线度的校准。设备的切割平台采用格栅式承托结构，切割产生的熔渣可直接掉落至下方接渣区域，便于定期清理，两侧的行走导轨加装了简易防尘护板，减少切割粉尘进入导轨滑块内部，延长传动部件的使用寿命，整体结构没有冗余的复杂设计，在保证切割行走精度满足常规下料要求的前提下，尽可能压缩了制造成本，既可以作为小型加工户的生产设备，也可作为大型加工企业的辅助下料设备，应对小批量、多品种的异形件切割需求，相比大型数控等离子切割机，该设备占地空间更小，移动转运更为便捷，可根据加工场地的变化灵活调整摆放位置，适配流动加工、临时工地作业等特殊场景的使用需求。
