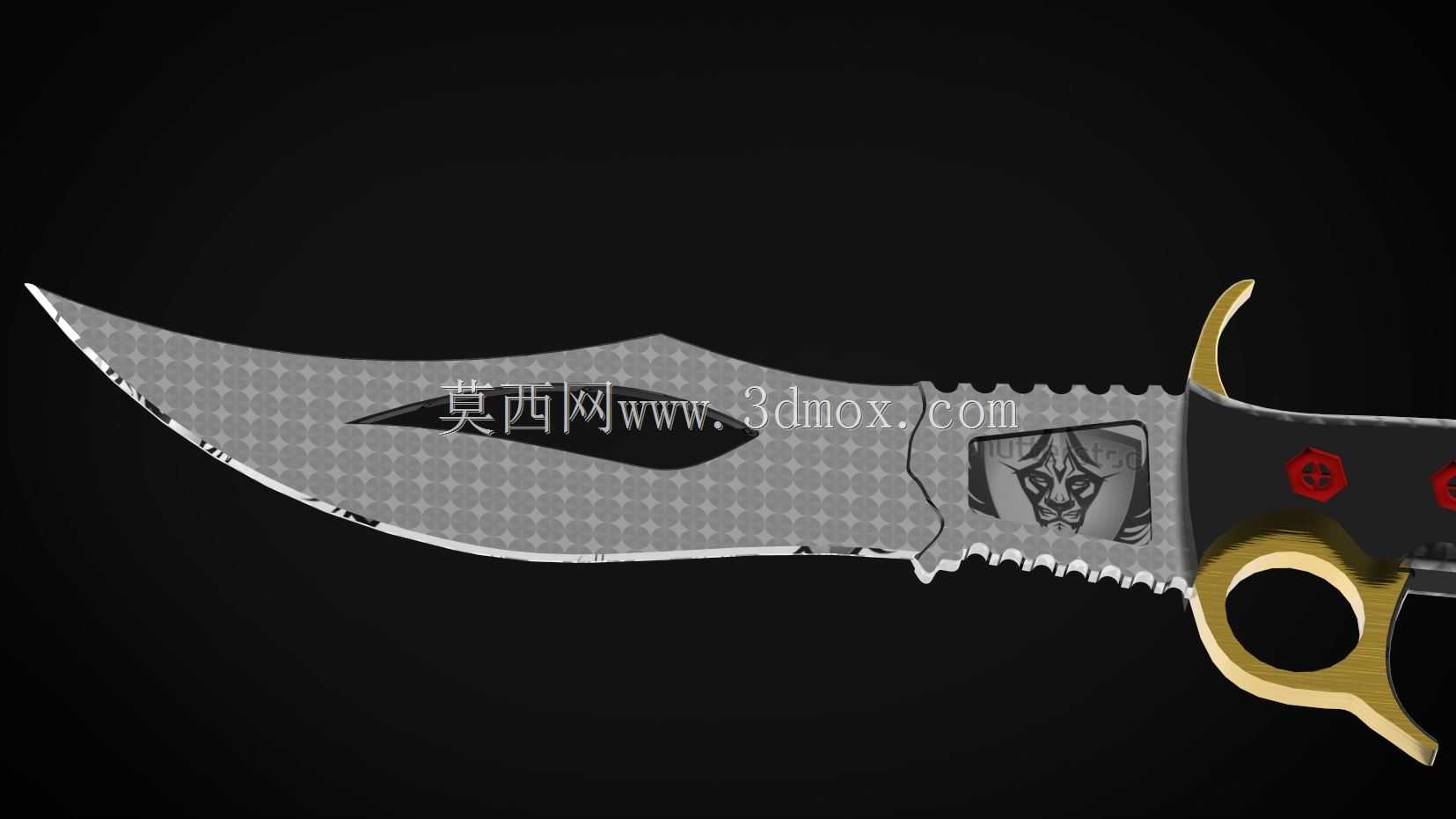

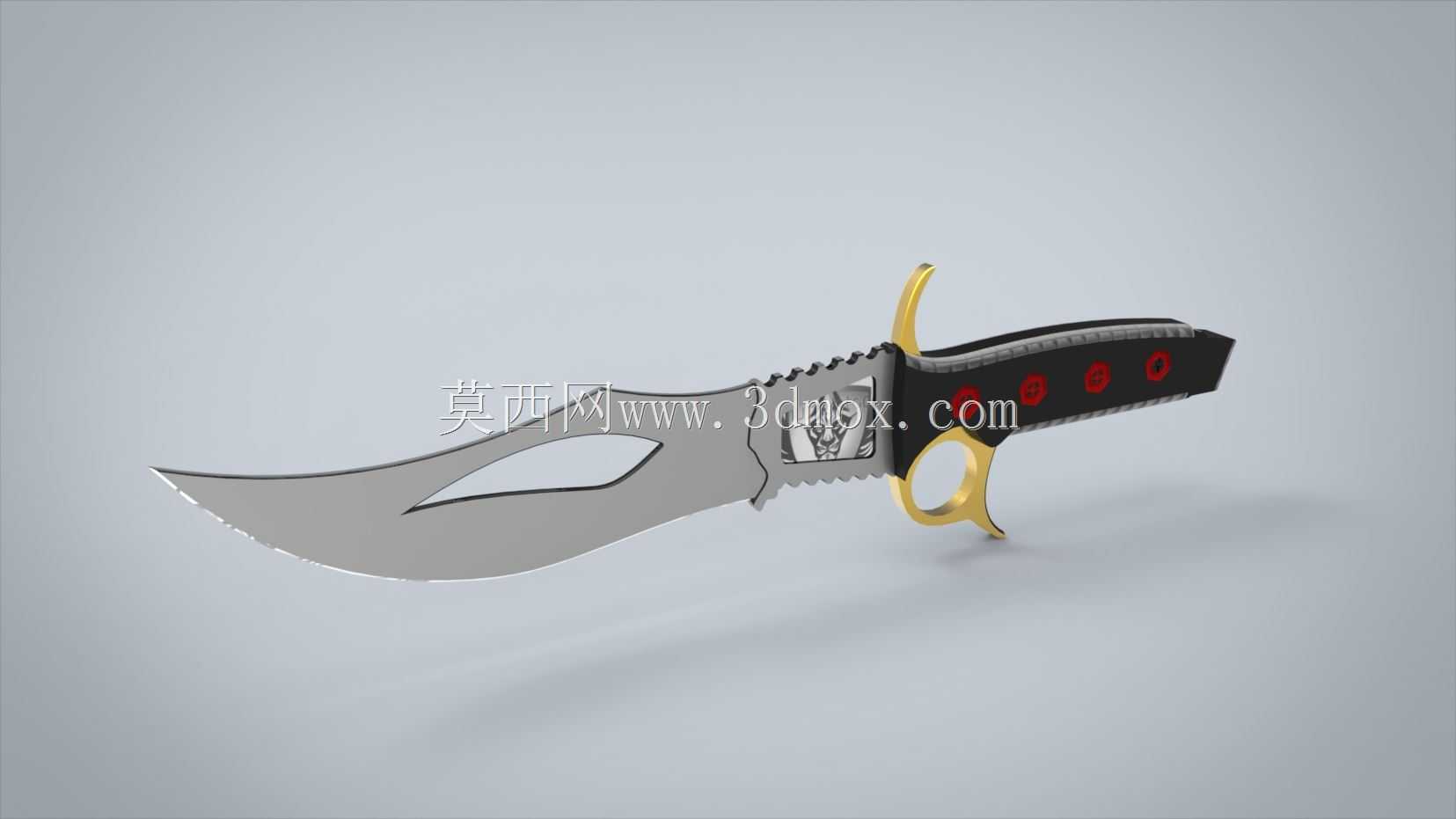

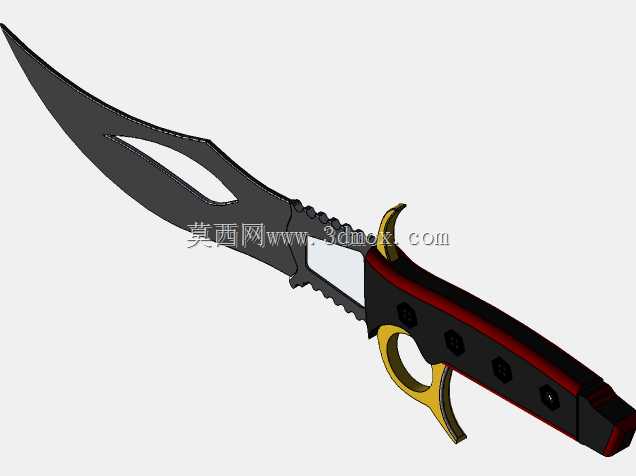

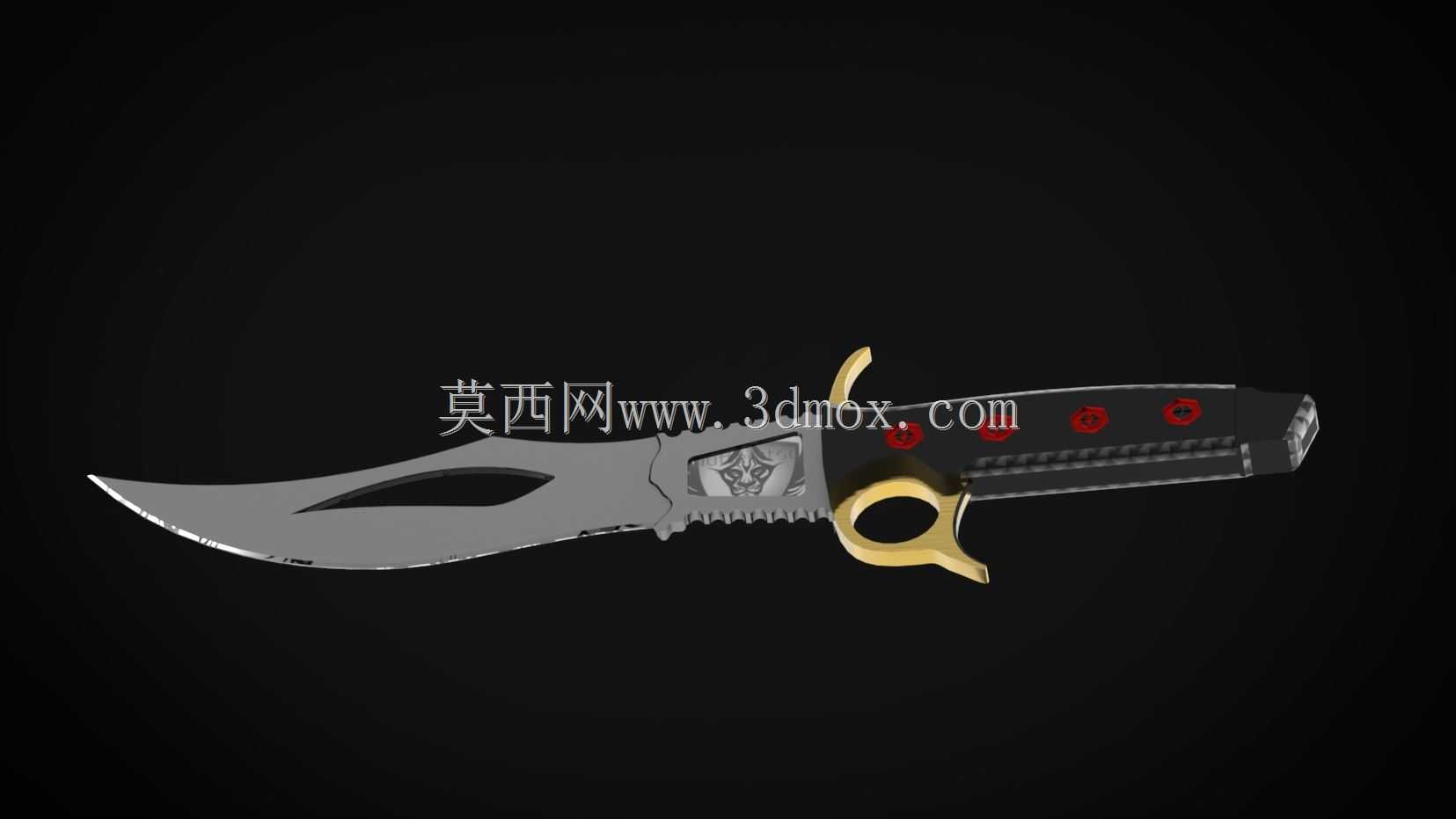

这款猎刀的结构设计围绕户外狩猎场景的实际作业需求展开,核心功能覆盖猎物剥皮、肢体分割、野外简易切削等多类作业场景,针对户外使用中常见的湿滑握持、硬物冲击、连续切割等工况做了针对性结构优化。从刀身结构来看,刀头采用上扬式弯弧设计,刃口做了分段开刃处理,靠近刀尖的大弧段刃口适合完成猎物表皮的划开剥离作业,弧面贴合动物躯体轮廓,操作时能减少表皮下肌肉组织的意外破损;靠近刀柄的直段刃口开刃角度更小,刃口硬度更高,适合处理筋腱、小型骨骼等硬度较高的切割对象,可承受更大的垂直切割力。刀身中部开设的长条形镂空结构,并非单纯装饰设计,一方面能在切割粘性较高的动物肌肉组织时减少刀面与组织的接触面积,降低粘刀概率,提升连续切割的顺畅度;另一方面可在保证刀身结构强度的前提下降低整体自重,减少长时间户外携带的负重负担,镂空边缘做了圆弧过渡处理,避免应力集中导致刀身受力断裂。刀身与刀柄衔接位置设置的黄铜色护手结构,采用双向突出的弧形设计,向下延伸的突出段可在正手握持做穿刺动作时阻挡手部向前滑移,避免刃口误伤;向上延伸的突出段可在反手握持做劈砍动作时限制手部向后位移,保证发力稳定性,护手与刀身采用嵌入式铆接结构,衔接处无突出缝隙,避免狩猎作业中血液、组织残渣残留缝隙造成锈蚀。刀柄部分采用黑色防滑握片,表面设置三道红色防滑凹槽,握持时手指可自然嵌入凹槽内,即使手部沾有血水、露水等湿滑介质也能保证握持稳定性,握片与内部刀芯采用沉头螺丝固定,可在长期使用出现磨损后快速更换握片,无需整体报废刀具。刀柄尾部做了加厚处理,可在野外应急场景下作为轻型敲击工具使用,处理小型坚果、帐篷地钉等敲击需求,尾部边缘做了圆角钝化处理,避免携带时剐蹭户外装备。整体外形尺寸控制在单手握持的合理区间,刀身长度适配常规户外刀鞘的安装边界,刀柄粗细适配多数成年男性的握持围度,整体重心落在护手前方2cm位置,兼顾切割时的下压发力与穿刺时的指向性,长时间握持作业不易产生手部疲劳。刀身表面做了哑光防锈处理,可适应野外潮湿、多雨的使用环境,减少日常维护成本。
- 上一篇:高精度写实霸王龙古生物复原造型
- 下一篇:概念款异形框架城市代步自行车结构设计
- 全部评论(0)
- 模板大小: 5.29 MB
- 售价:5金币
- 下载次数: 307
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用五金配件
