概念款异形框架城市代步自行车结构设计

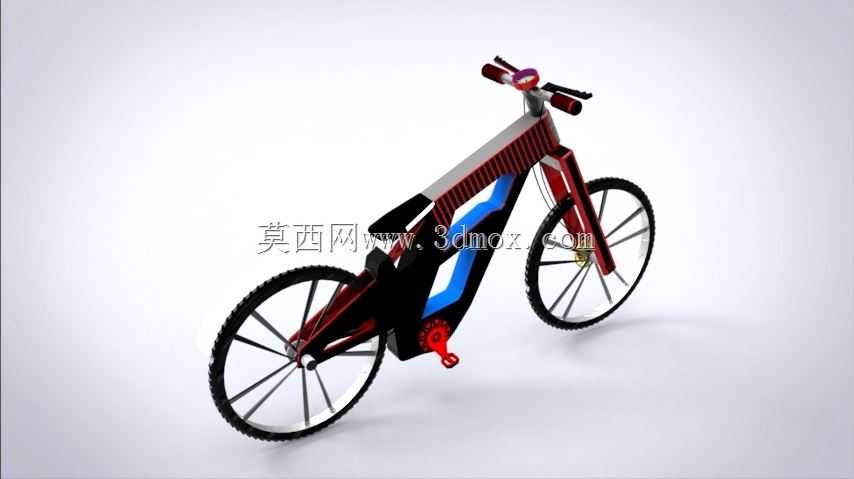

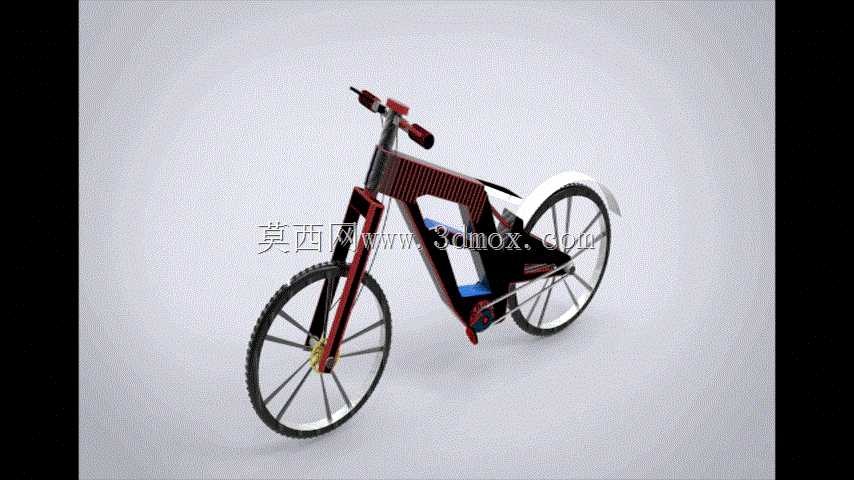

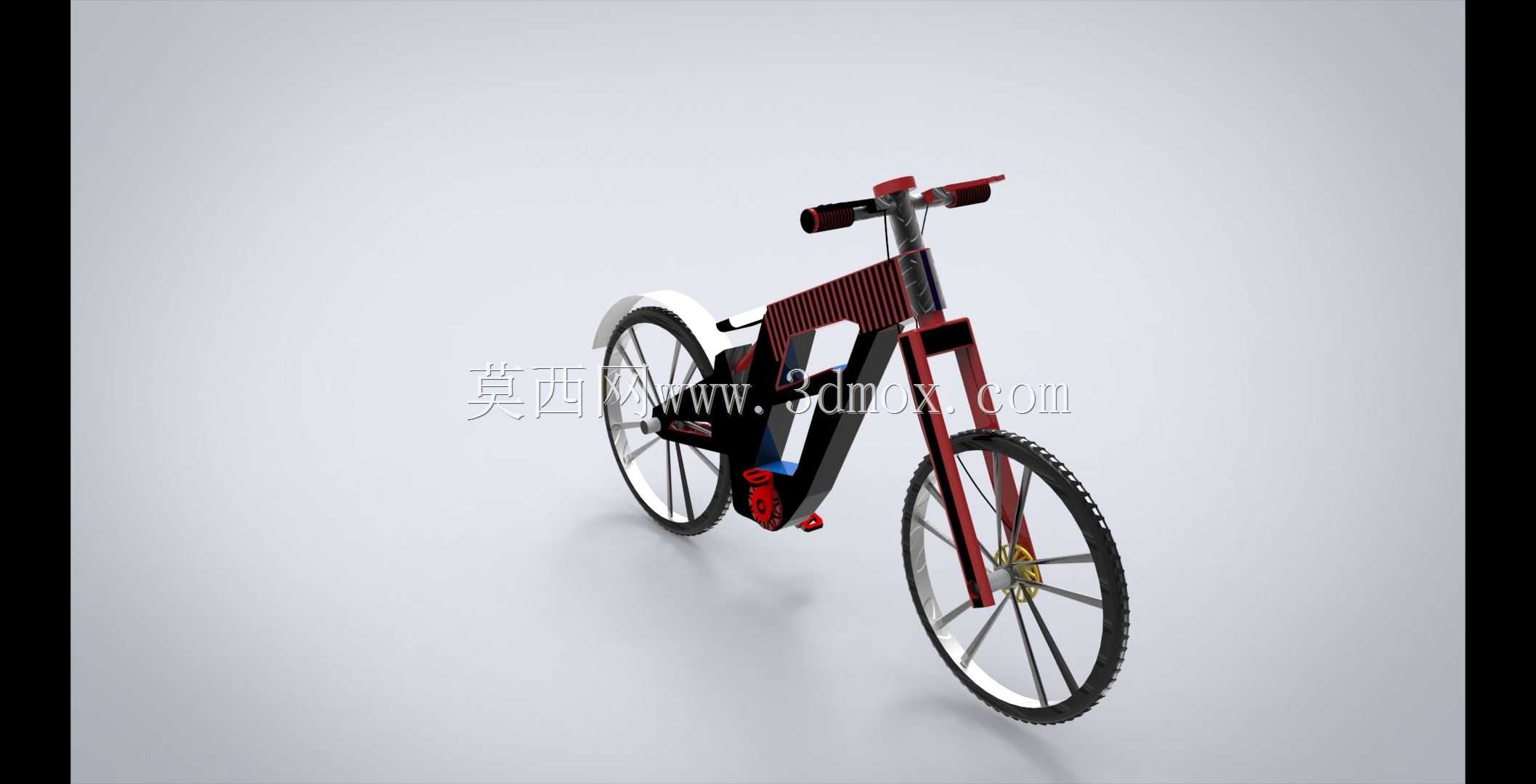

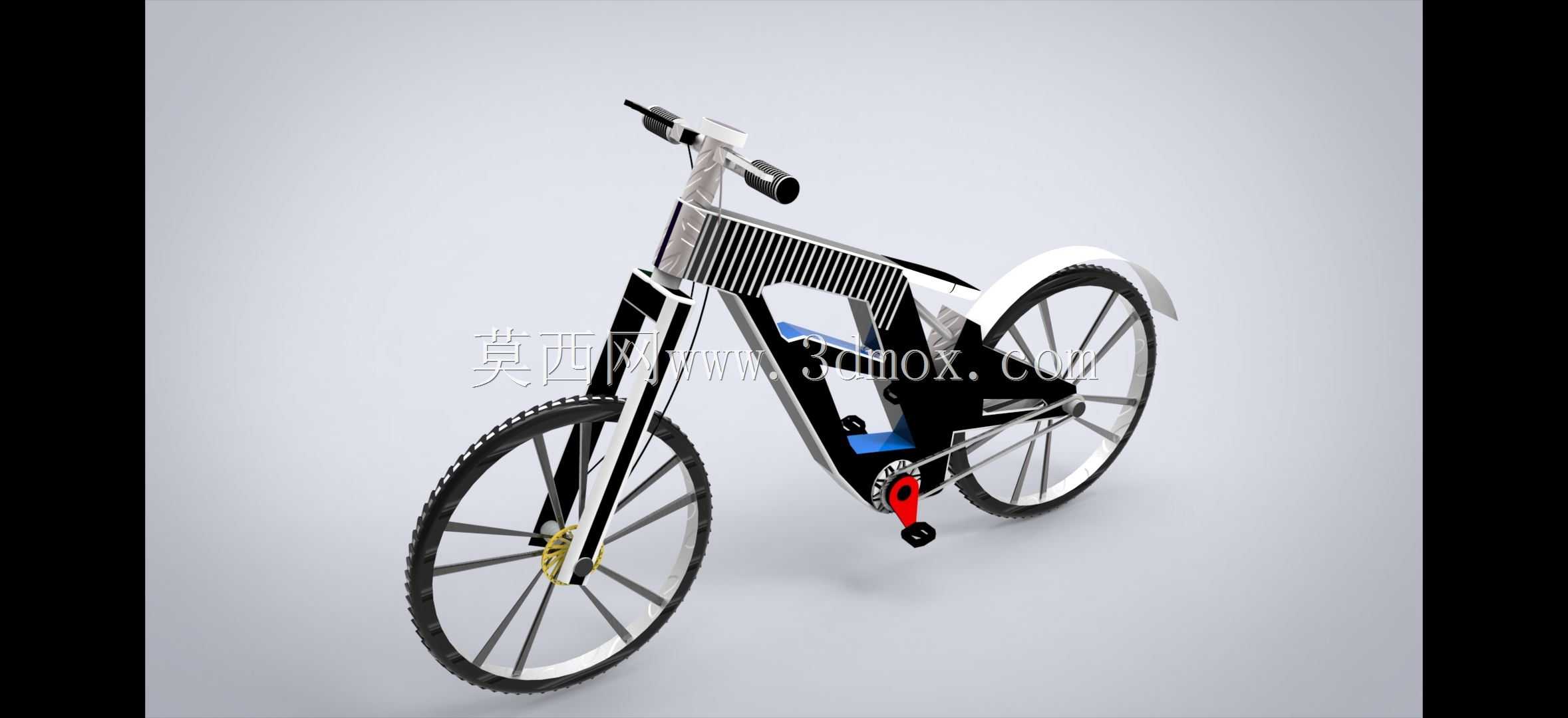

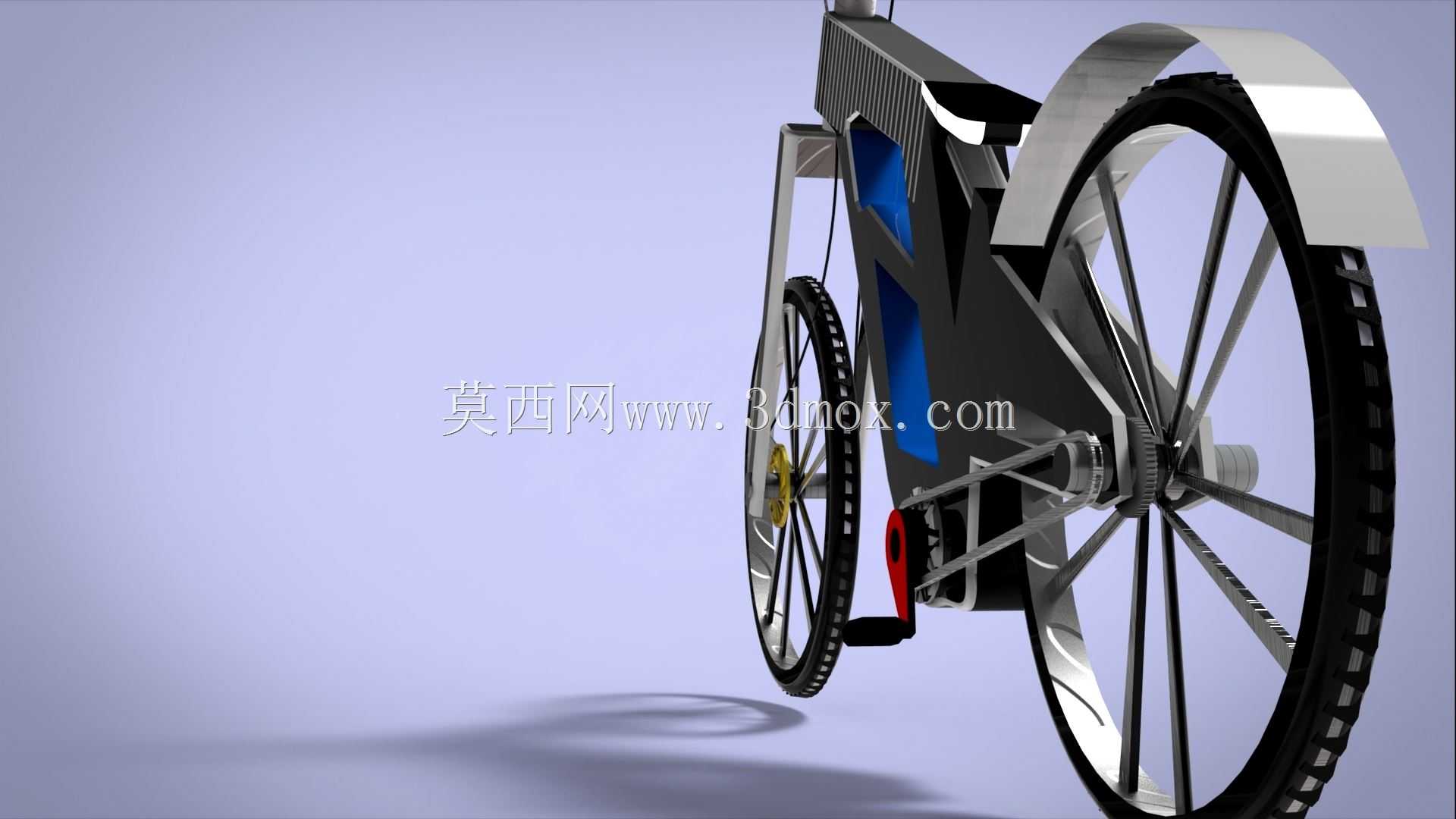

这款代步车的设计初衷是面向城市短距离通勤场景，适配日常3-5公里的出行需求，可覆盖社区到地铁站、商圈短途接驳的使用场景，相比传统自行车更侧重造型辨识度与轻量化结构的平衡。车架部分采用一体化异形梁结构，摒弃了传统自行车三角架的分体焊接思路，主承力梁采用大截面中空构型，在降低整体重量的同时保证纵向抗冲击能力，可承受常规铺装路面的颠簸载荷，车架前段预留了把立安装位，把横转向角度控制在正负45度区间，避免大角度转向时线管与车架发生干涉。前后轮组采用等径设计，轮圈为窄边高框构型，搭配辐条直拉式编法，相比交叉编法可降低轮组转动风阻，同时提升径向承重能力，前轮花鼓集成了轴挡式预紧结构，可根据使用场景调整转动阻尼，后轮花鼓预留了飞轮安装位，可适配单速传动结构，满足城市平路骑行的传动比需求。传动部分采用中置曲柄布局，曲柄长度适配165-175cm身高人群的踩踏行程，牙盘与后轮飞轮的传动比设定为2.7:1，平路踩踏时可保持15-20km/h的舒适巡航速度，无需频繁切换档位。制动部分采用夹器式制动结构，安装位直接集成在车架后叉与前叉端部，无需额外加装转接座，减少装配误差带来的制动偏移问题。挡泥板采用半包式结构，后轮挡泥板与车架后上叉一体化衔接，可阻挡雨天骑行时轮组带起的泥水飞溅到骑行者背部，前轮挡泥板长度覆盖轮组上半周120度范围，避免泥水甩到车把与骑行者裤腿位置。整车的安装边界控制在长度1600mm、高度1000mm、宽度350mm范围内，可轻松推入普通住宅电梯，也可适配多数家用自行车停车架的卡槽尺寸，停放时不会占用过多公共空间。车把部分采用小角度燕把构型，握把位置设置了防滑橡胶套，把套端部预留了刹车手柄与变速指拨的安装位，用户可根据自身使用习惯加装配件。座垫采用窄款运动型构型，座杆插入深度预留150mm调节区间，可适配不同身高用户的座高需求，座管夹采用快拆结构，无需额外工具即可快速调整座垫高度。整车所有外露的金属部件均做了圆角钝化处理，避免尖锐棱角在使用过程中造成磕碰损伤，车架表面的涂装采用哑光质感处理，兼顾视觉质感与日常耐刮擦性能。
