同步带传动组件结构设计展示

项目分类:3D模型 发布时间:2021-06-11 ID:199977
  • 同步带传动组件结构设计展示
  • 同步带传动组件结构设计展示
  • 同步带传动组件结构设计展示
  • 同步带传动组件结构设计展示

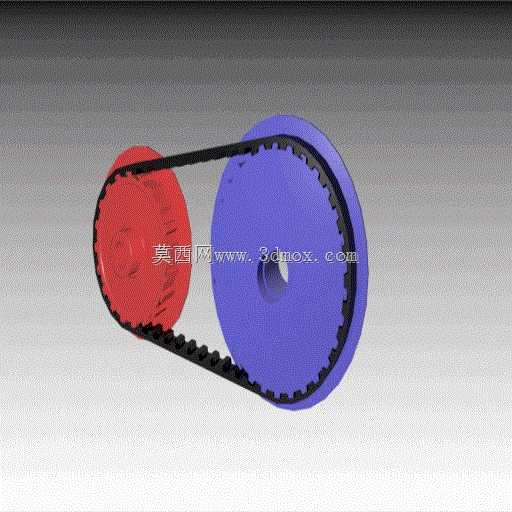

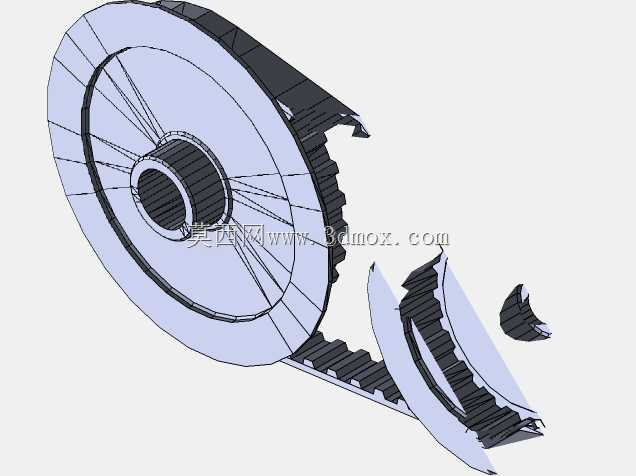

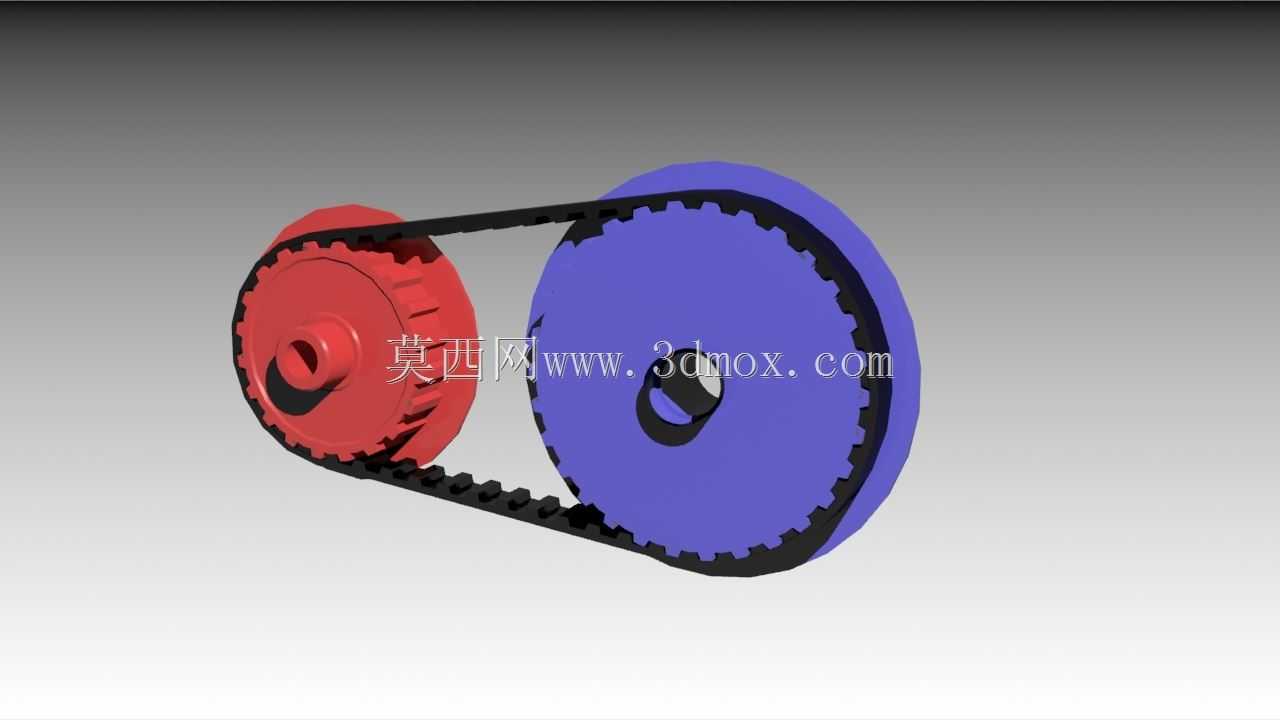

这套同步带传动结构,是机械传动系统里极为常见的动力传递单元,在各类需要精准传动比、低滑移率的设备场景中都有广泛应用,小到桌面级自动化送料机构、办公设备走纸结构,大到内燃机配气机构、纺织机械的同步送进单元,都能见到这类结构的身影。不同于平带传动依赖摩擦力传递动力容易出现打滑丢转的问题,同步带依靠带体内侧的齿形与带轮外缘的齿槽精准啮合来传递扭矩,能严格保证主动轮与从动轮之间的传动比恒定,在要求动作同步、相位匹配的工况下,这一特性是其他摩擦式带传动无法替代的。从结构设计逻辑来看,这套传动组件采用了两个不同直径的带轮搭配闭合环形同步带的布局,大直径带轮作为从动端适配低速大扭矩输出需求,小直径带轮作为主动端匹配高速动力输入,通过带轮直径差即可实现固定减速比,不需要额外增加齿轮减速级就能完成初步的转速匹配,能有效压缩传动单元的整体占用空间。设计过程中首先要确定的是带轮的齿形参数,要匹配所选同步带的齿距、齿高参数,保证啮合时齿面能完全贴合,避免出现齿顶干涉或者啮合间隙过大的问题;带轮的安装轴孔需要根据对接的动力轴、负载轴直径做公差匹配,通常选用过渡配合加键槽周向固定的方式,保证扭矩传递过程中带轮与轴不会出现相对转动。安装边界方面,两个带轮的中心距需要严格匹配同步带的公称长度,同时要预留张紧调节的余量,通常中心距的可调范围控制在带长的2%-3%,既方便安装时套入同步带,也能在带体出现轻微拉伸松弛后调整张紧力,避免跳齿。带轮的轮缘两侧需要设计挡边结构,防止同步带在高速运转过程中出现轴向窜动脱落,挡边的高度要略高于带体的厚度,倒角处理要圆滑,避免运行中刮蹭带体侧面造成异常磨损。同步带的带体通常采用橡胶加纤维抗拉层的复合结构,设计选型时要根据传递的额定扭矩、运行转速核算带体的抗拉强度,同时要考虑工作环境的温度、油污情况选择对应的带体材质,比如在有切削液飞溅的机加工设备场景中,要选用耐油材质的同步带,避免带体被腐蚀膨胀失效。在实际装配调试时,要保证两个带轮的端面处于同一平面,平行度误差控制在允许范围内,否则会导致带体单侧受力,加剧齿面磨损,大幅缩短带体使用寿命;张紧力的调整要适中,张紧力过大会增大带体与带轮齿面的接触应力,加快齿形磨损,同时会增大轴承受力,张紧力过小则容易在启动、负载突变时出现跳齿,导致传动相位失准。
