透明外壳电涌保护器内部结构建模

　　日常民用配电、小型工控终端回路里，电涌保护器是不可缺少的末端防护部件，常被安装在入户配电箱、设备电源进线端的导轨卡槽上，用来抑制线路中突发的瞬态过电压，把雷击感应、电网投切产生的尖峰电流泄放入地，避免后端的精密家电、控制板卡被高压脉冲击穿。这次建模的电涌保护器采用全透明PC外壳设计，没有做常规的不透明阻燃壳罩遮挡，能直接观察到内部的压敏电阻、放电间隙、状态指示弹片、接线插脚的全部排布结构，方便做教学演示、结构拆解参考，也能直观看到故障状态下内部脱扣机构的动作位置。

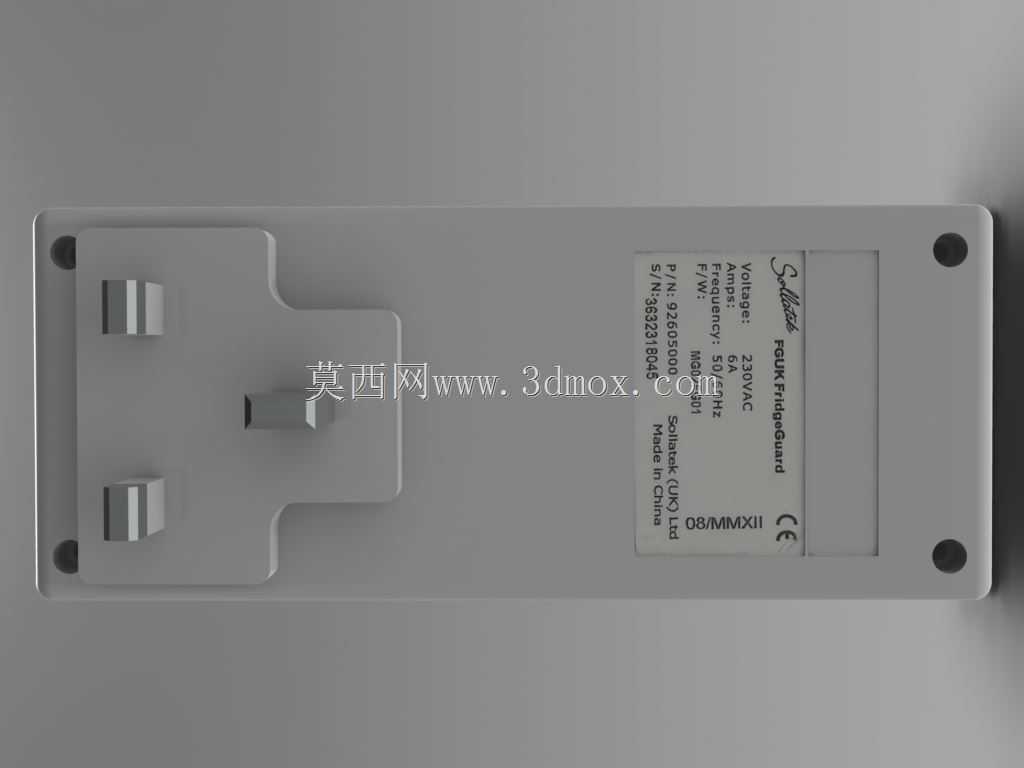

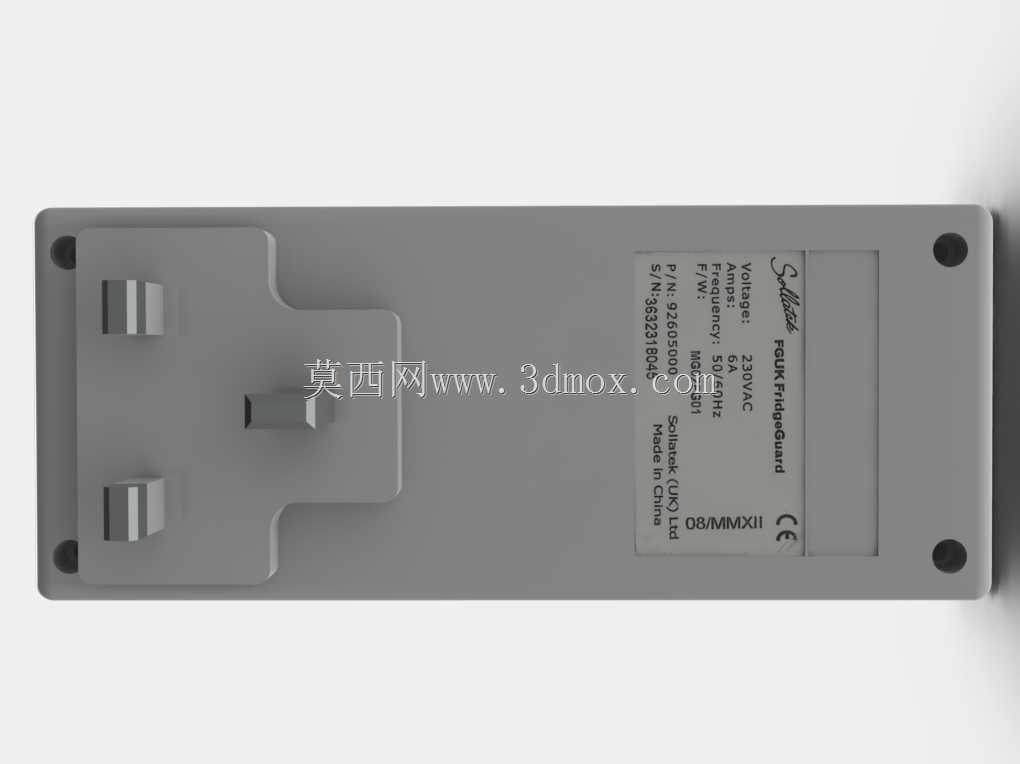

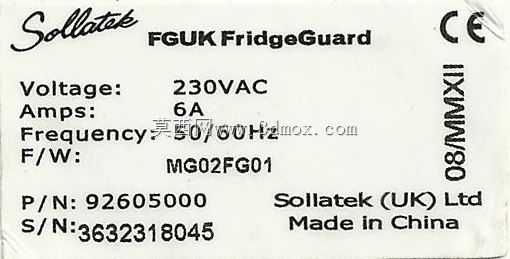

　　建模时先从安装边界入手，先确定底部两个扁形插脚的中心间距、插脚伸出外壳的长度与厚度，匹配常规墙面86型插座、导轨式接线端子的插接尺寸，插脚与内部铜排的连接位置做了嵌件注塑的限位结构，避免插脚受插拔力出现松脱偏移。外壳的分型面选在侧面中部，上下壳的卡扣位置沿着壳体边缘均匀排布，卡扣的扣合量控制在0.8mm，既保证装配后壳体缝隙均匀，也方便后期检修时徒手拆开，不需要额外借助撬具。

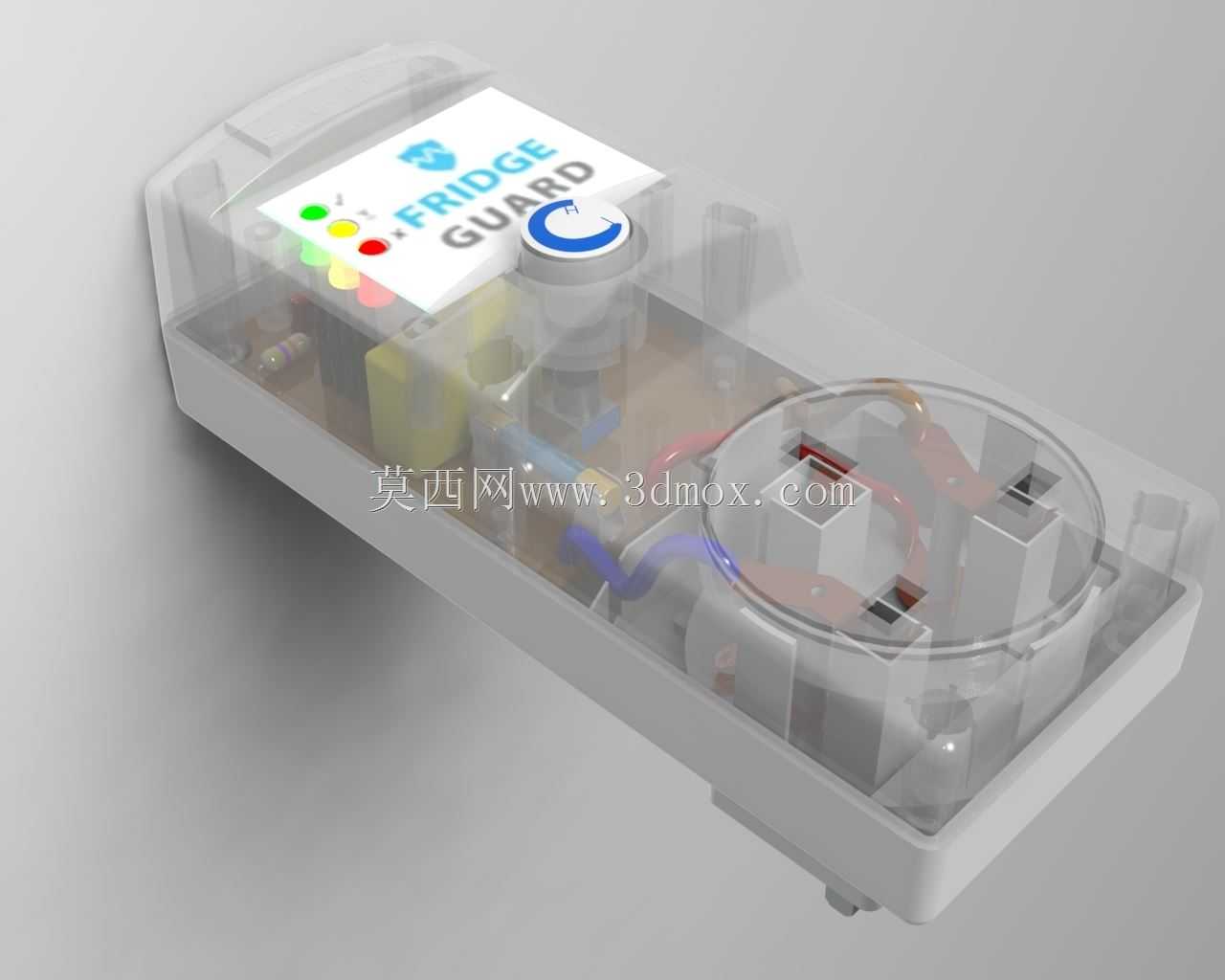

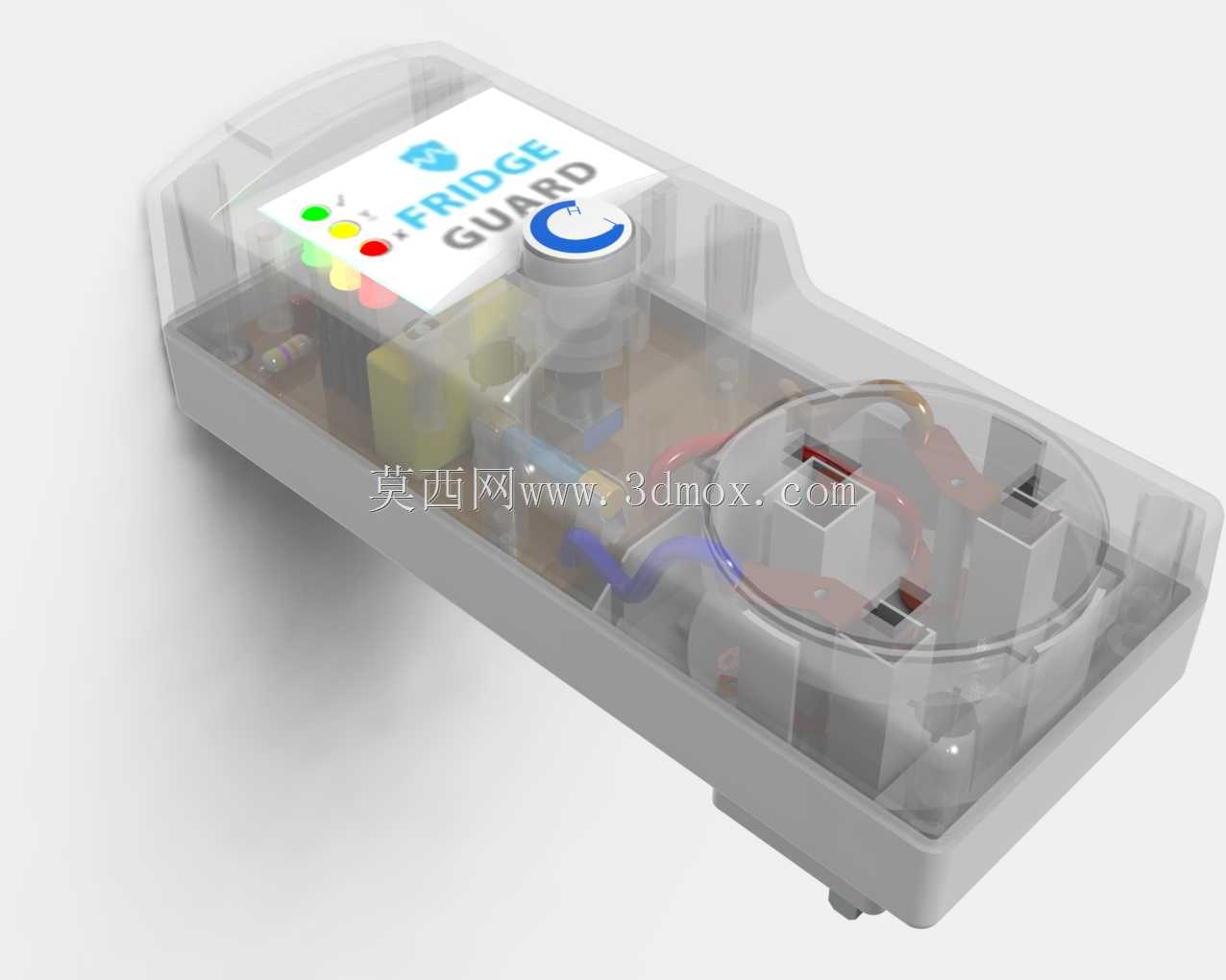

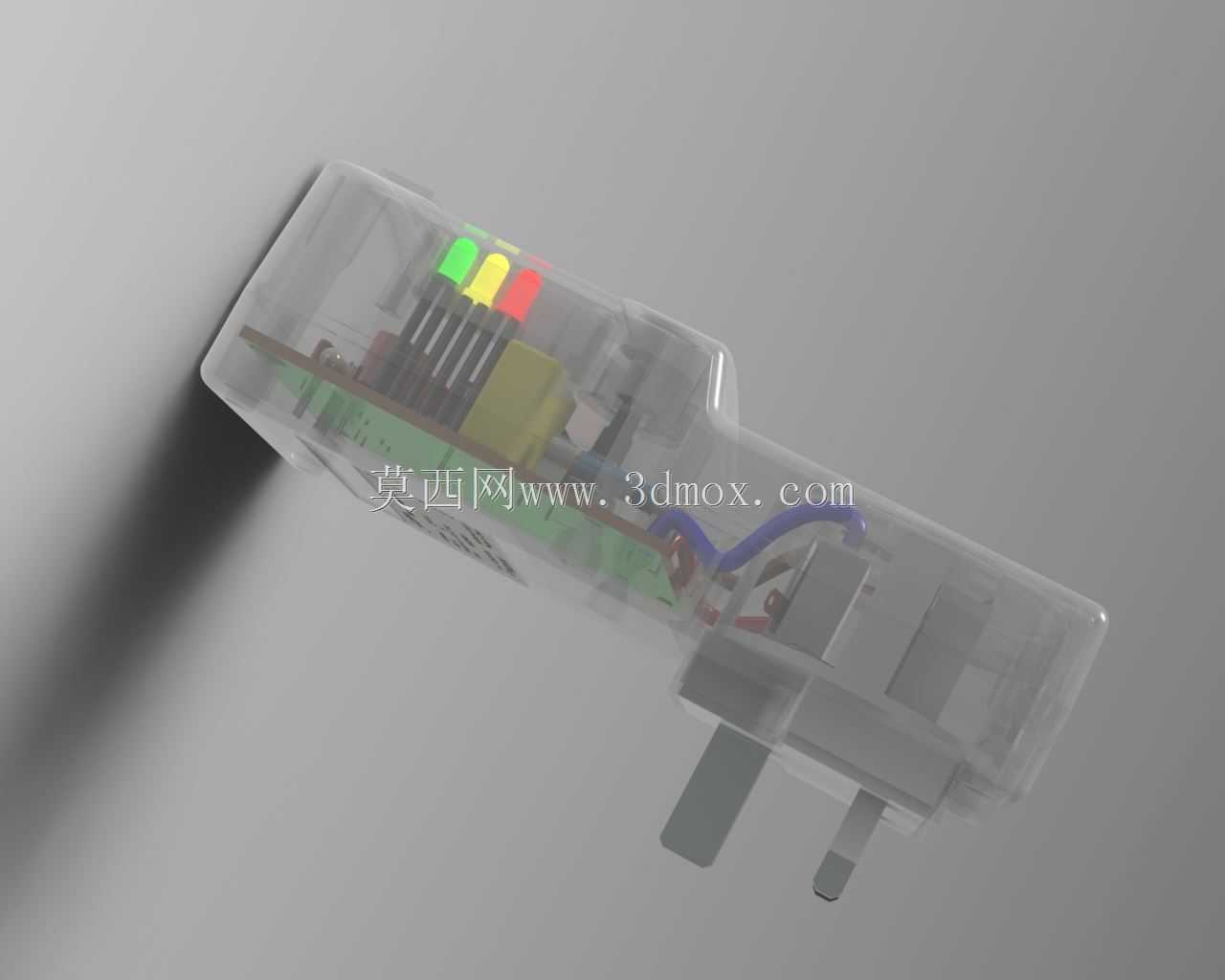

　　内部的电路排布完全参照实际浪涌保护回路的走线逻辑，压敏电阻紧贴壳体一侧布置，旁边预留了热脱扣的弹片行程空间，状态指示的红黄绿三色滑块直接和脱扣弹片联动，当压敏电阻过热失效时，弹片推动滑块滑动，透过透明外壳就能直接看到窗口颜色变化，不需要拆壳就能判断器件是否处于正常工作状态。内部的连接铜排做了折弯避让，避开壳体的加强筋位置，铜排的载流截面积按照10A标称放电电流的选型标准设计，折弯处的圆角半径不小于铜排厚度，避免电流集中在折弯尖角处出现局部过热。导线部分按照实际布线的弧度建模，没有做生硬的直角走线，线径和端子压接位置的尺寸都和实物保持一致，还原了内部线束的固定方式，线束和壳体之间预留了0.5mm的装配间隙，避免组装时线束被壳体边缘压破绝缘层。

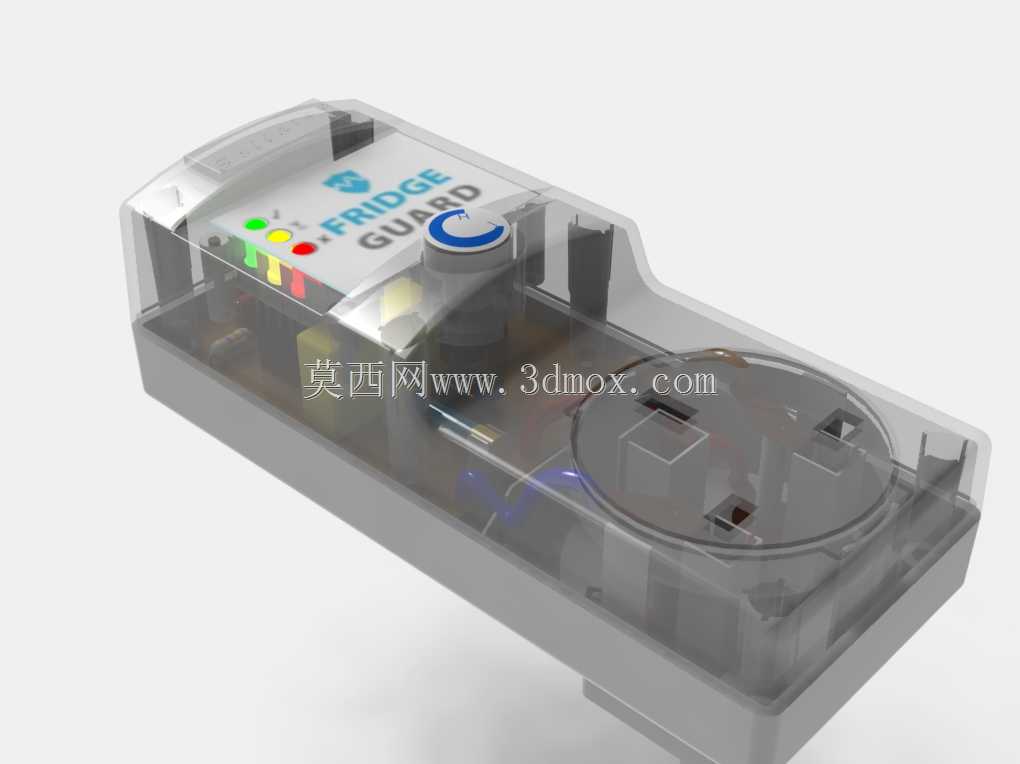

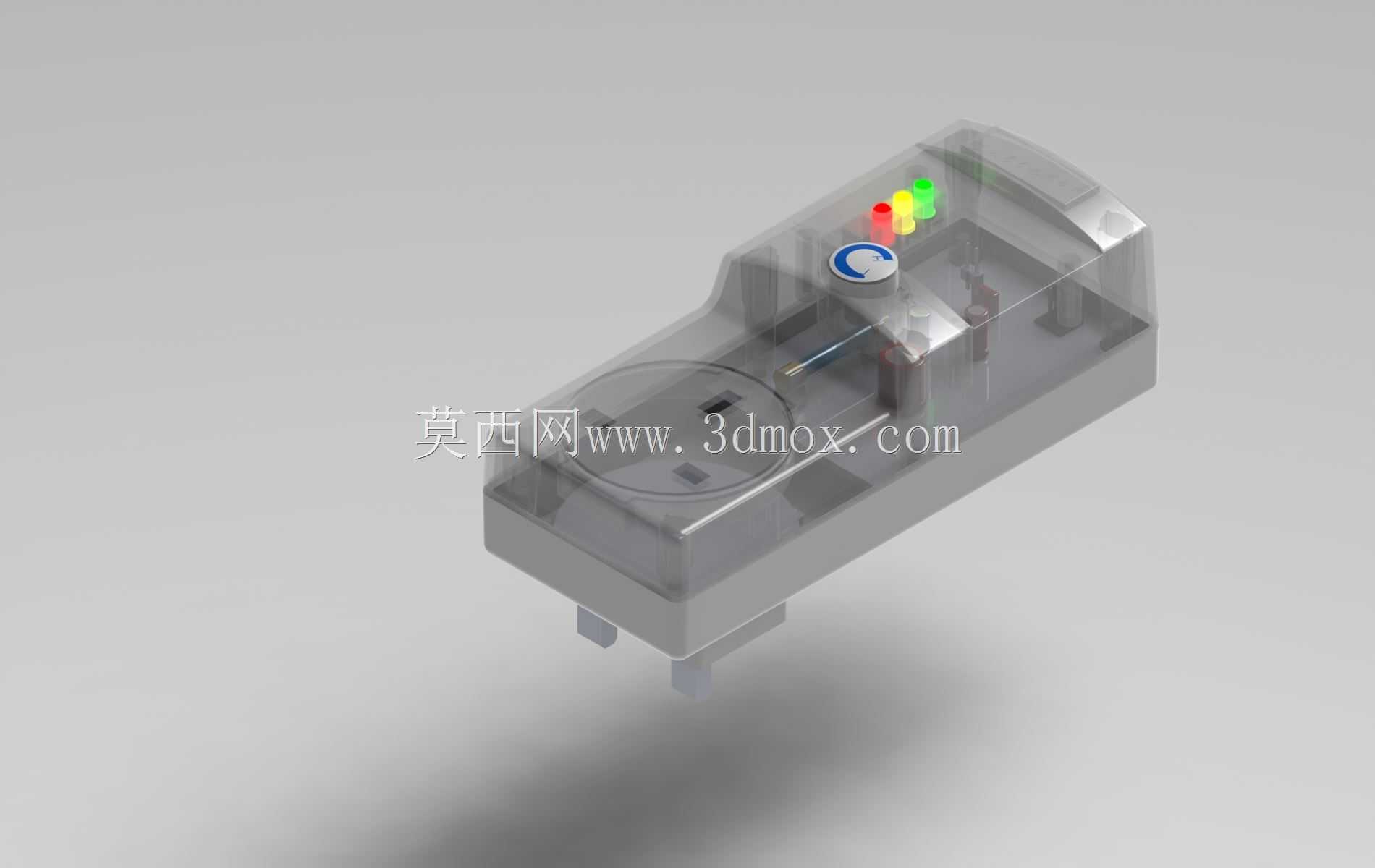

　　从实际应用场景来看，这种透明外壳的结构除了教学演示用途，也适合用在对设备运维可视化有要求的机房、户外配电箱里，巡检人员不用断电拆壳，隔着外壳就能快速判断保护器的工作状态，减少运维排查的时间。建模时特意还原了壳体表面的细微磨砂质感，没有做过高的镜面反光处理，保证内部结构的可视性，同时壳体的壁厚均匀控制在2mm，拐角处都做了R1.5的圆角过渡，既符合注塑成型的工艺要求，也避免尖角处出现应力开裂。壳体上的插脚开孔位置做了导向倒角，方便插脚顺利装入，开孔和插脚之间的间隙控制在0.2mm，既不会出现插脚晃动，也不会因为间隙过小导致装配困难。

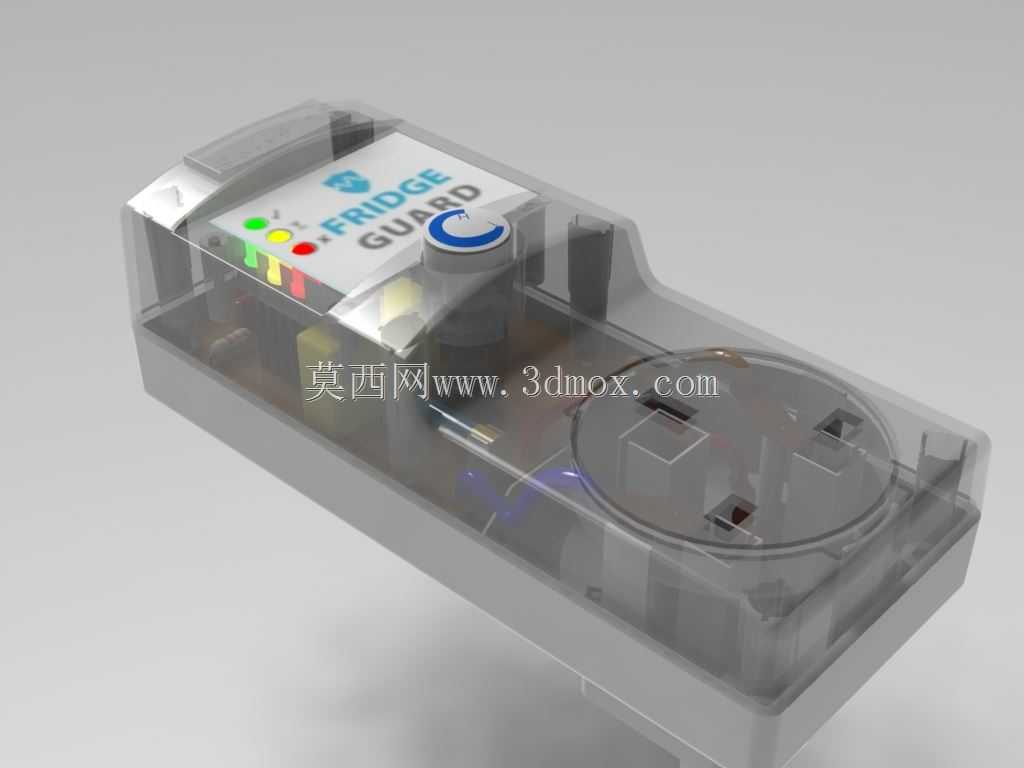

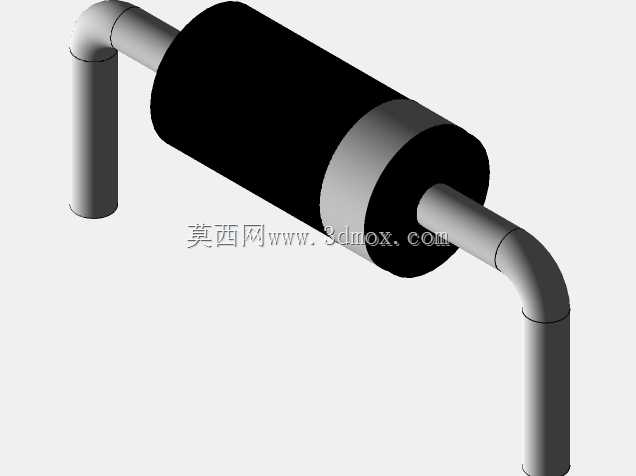

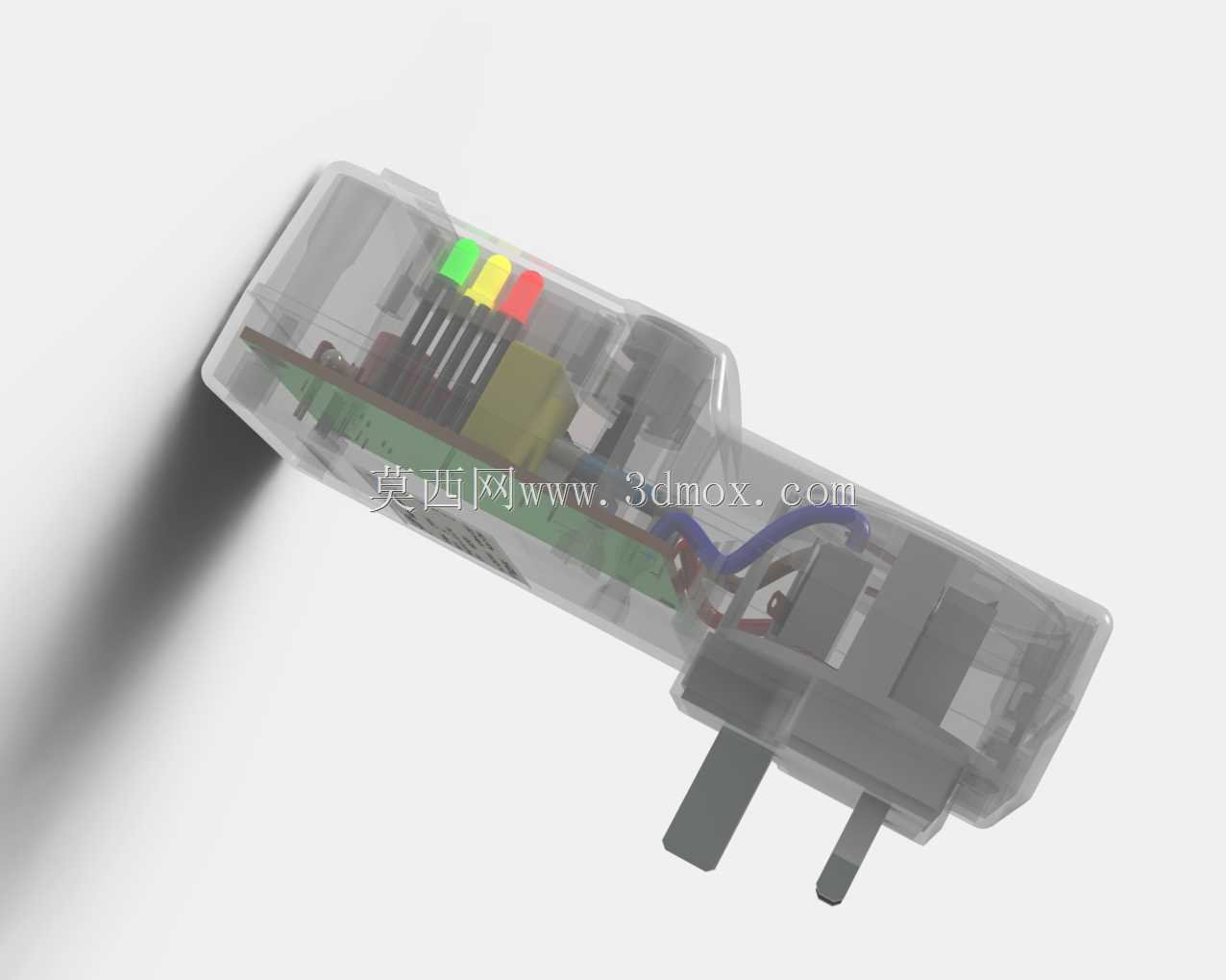

　　内部的PCB板按照实际元件的高度做了布局，板上的元件高度都控制在壳体内部的净空范围内，最高的压敏元件和壳体内壁之间预留了1mm的安全间隙，避免元件受外壳挤压出现引脚变形。状态指示窗口的位置对应三色滑块的行程终点，窗口处的壳体做了局部减薄，提升透光性，即使在光线较暗的配电箱内，也能清晰分辨指示颜色。底部的插脚做了防滑纹路设计，插入插座或者端子后能增加接触摩擦力，避免受外力拉扯时出现接触不良的情况。整个模型的装配关系完全按照实际生产的装配顺序搭建，每个零件都保留了独立的建模特征，方便后续做结构修改、工程图导出，也可以直接用来做装配动画演示，展示电涌保护器的组装流程和内部工作原理。
