台式机CPU风冷散热器主风扇结构设计

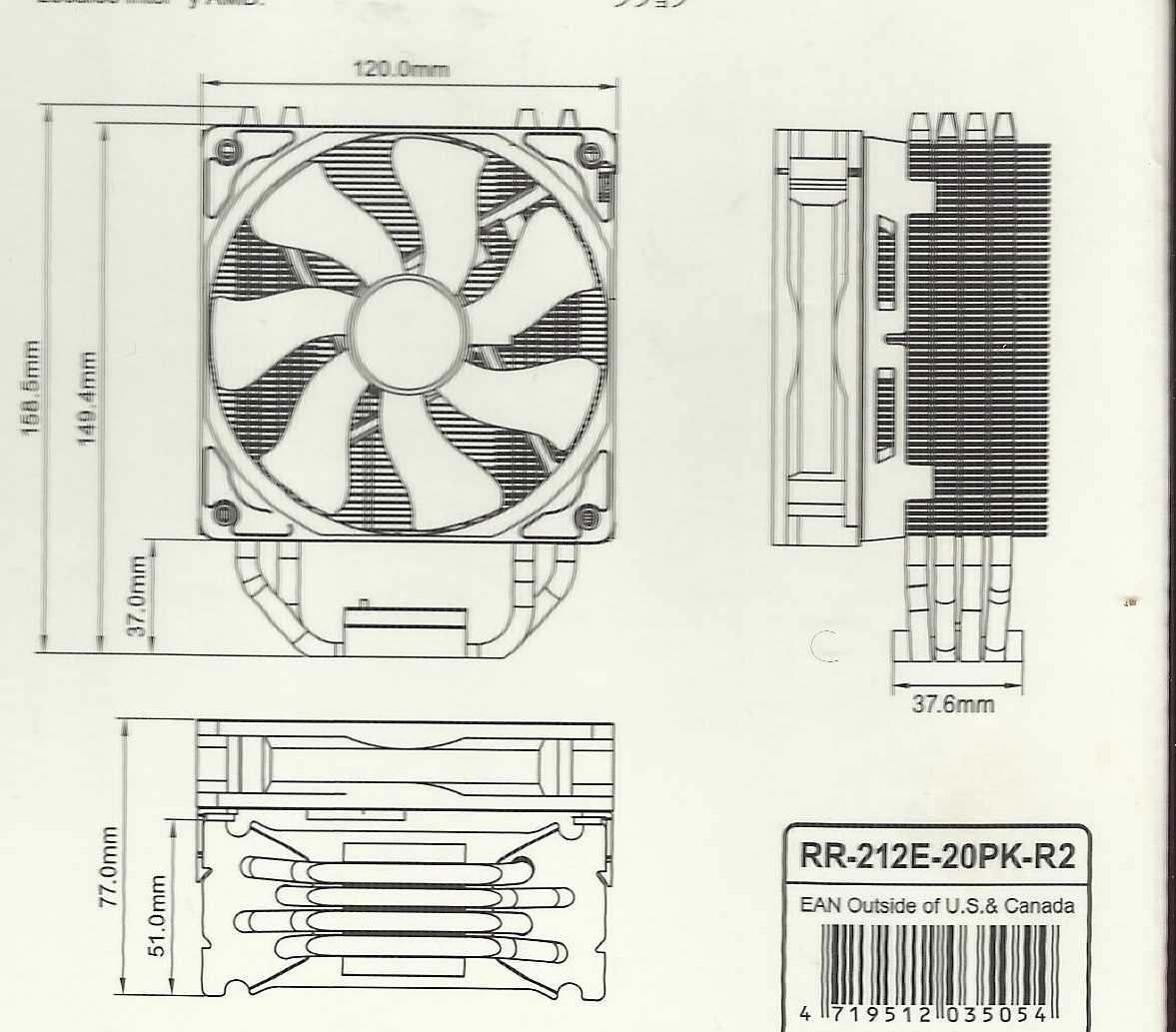

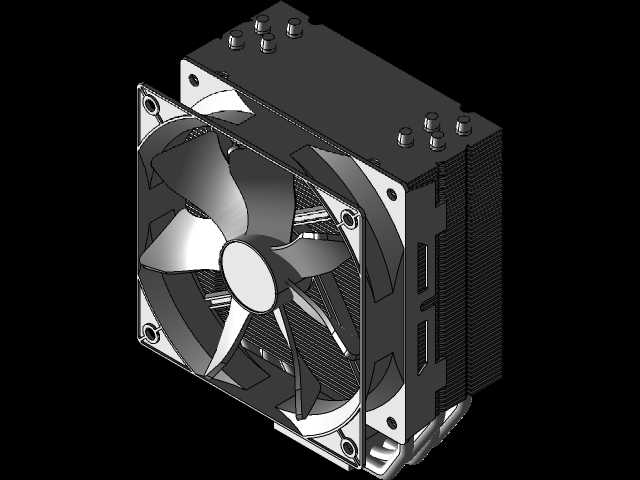

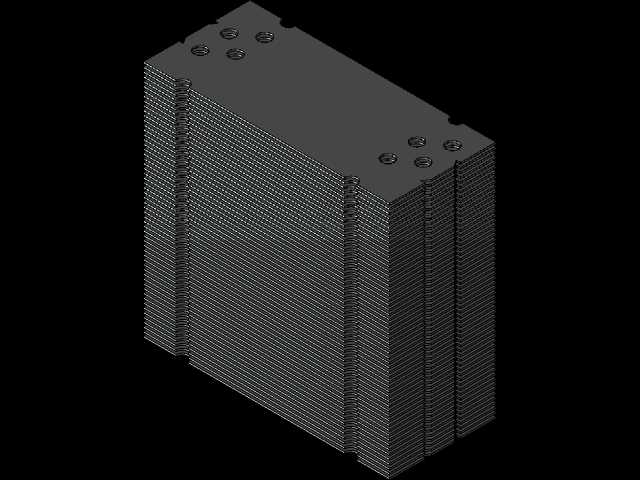

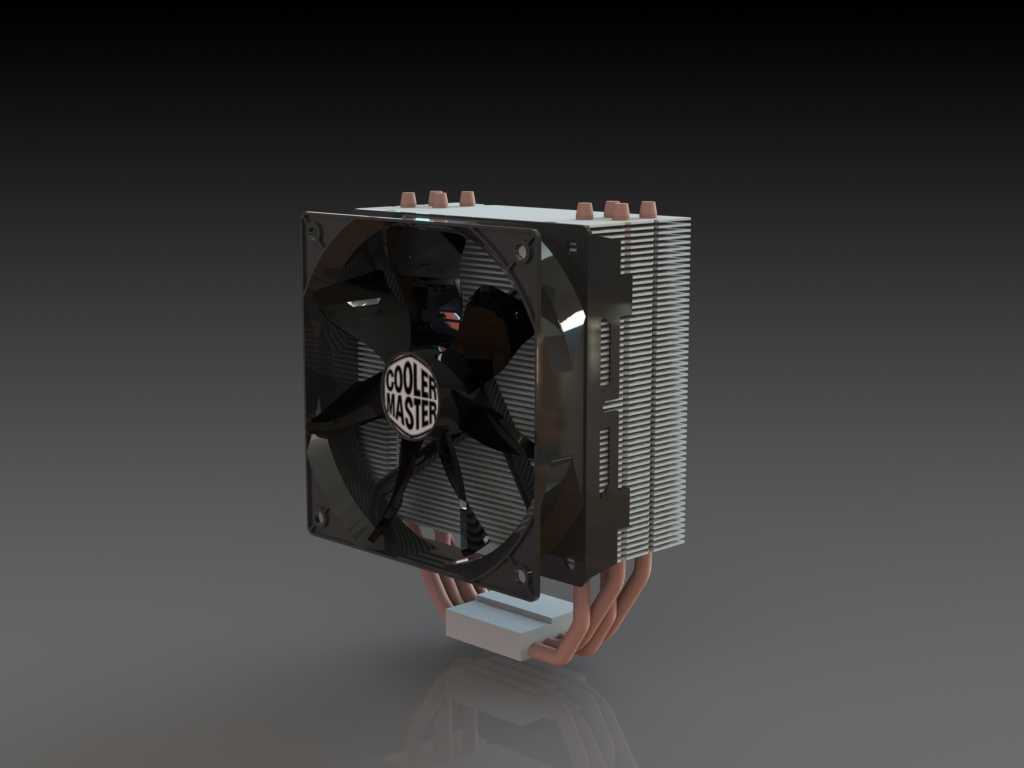

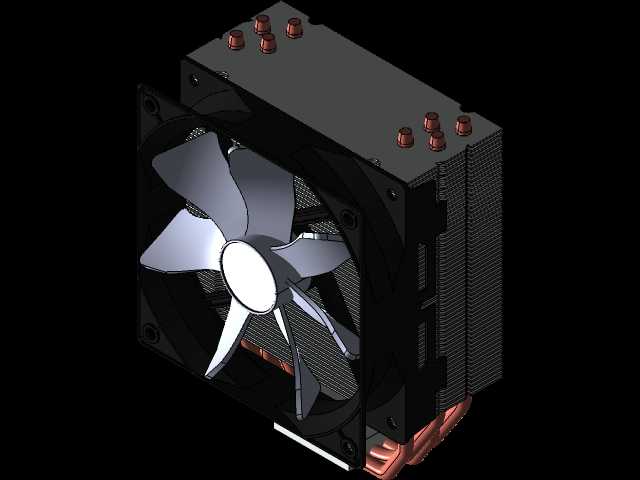

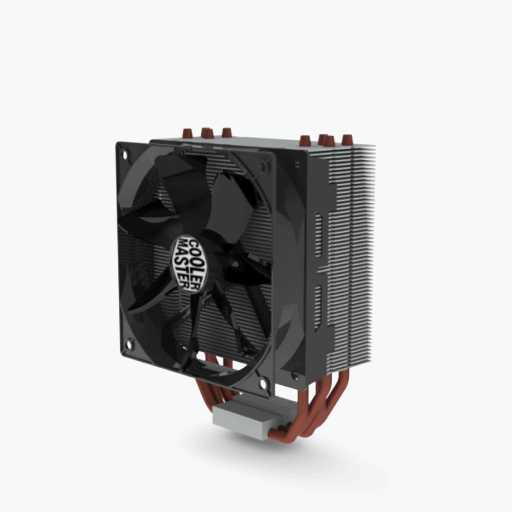

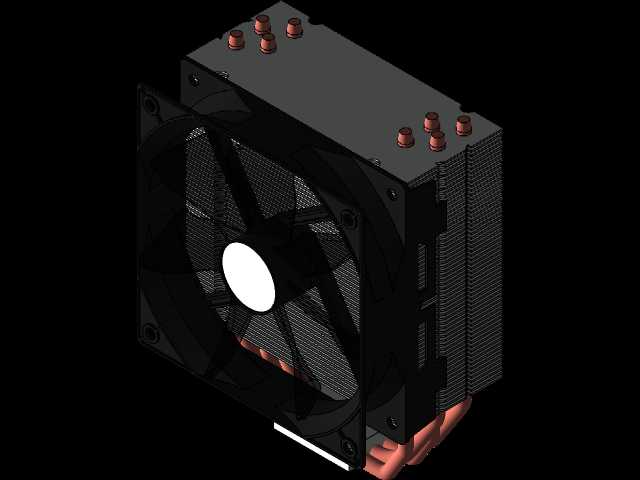

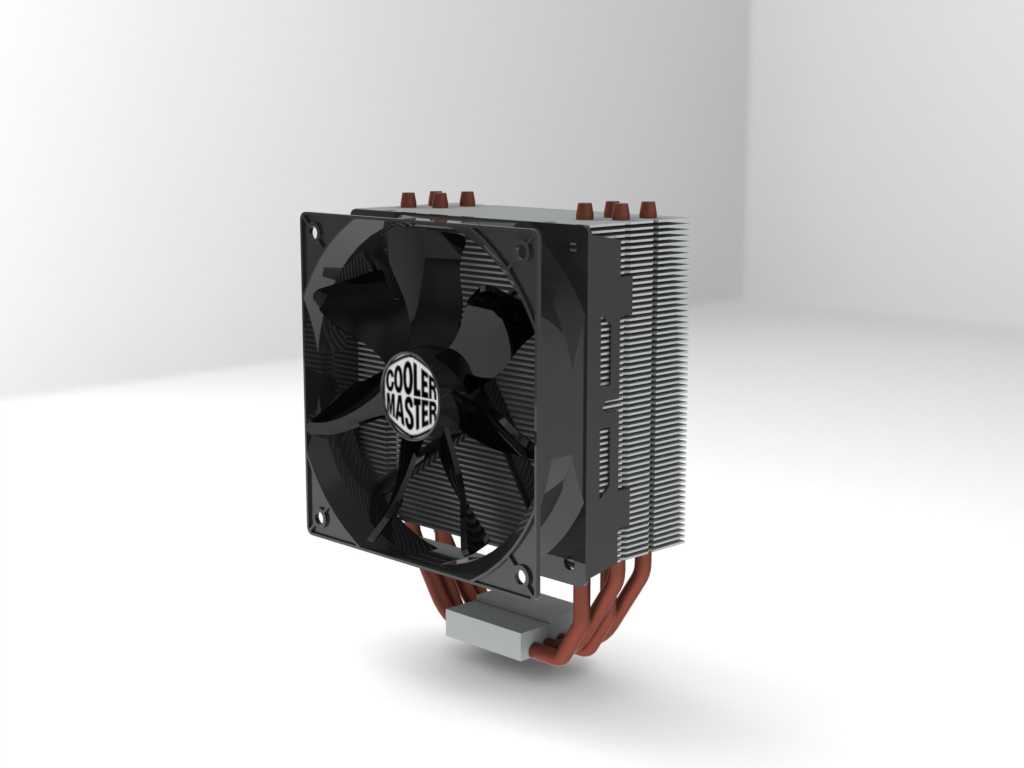

这款风冷散热结构主要面向台式计算机的CPU散热场景，是桌面级PC硬件系统中保障处理器稳定运行的核心配套部件，日常使用中可将处理器高负载运行产生的热量持续传导散出，避免核心因温度过高出现降频、宕机甚至硬件损坏的问题，覆盖家用办公、游戏电竞、内容创作等各类台式机使用场景，适配主流的台式机处理器安装规格。产品采用轴流风扇搭配穿片式铝制散热鳍片、多热管直触的组合结构，七叶大倾角扇叶设计可在较低转速下推动充足气流穿过密集鳍片间隙，兼顾散热效率与运行静音表现；四根热管采用错位排布方式，可快速将处理器底座的热量均匀传导至整个鳍片阵列，避免局部热量堆积，散热鳍片采用折边加固设计，既提升鳍片结构强度，也可适当延长气流在鳍片间的停留时间，提升热交换效率。设计过程中优先考量安装兼容性与空间适配性，整体外轮廓尺寸控制在120mm见方的常规风扇规格范围内，总高度适配绝大多数中塔、MATX机箱的CPU散热限高要求，安装扣具的孔位间距符合主流平台的通用安装标准，无需额外改造即可适配多数消费级台式机主板。同时设计阶段严格控制各部件的尺寸公差，所有配合尺寸公差控制在±3mm范围内，既保证各部件组装的契合度，也避免因尺寸偏差导致安装时与主板周边内存、显卡部件出现空间干涉。散热结构的外观线条简洁规整，风扇边框做了圆角过渡处理，既避免安装过程中划伤手部或主板元器件，也可减少扇叶转动时的边缘风切噪音，整体结构兼顾散热性能、安装便利性与使用可靠性，可满足常规功耗桌面处理器的日常散热需求。
