动漫武士佩刀秋水三维结构建模

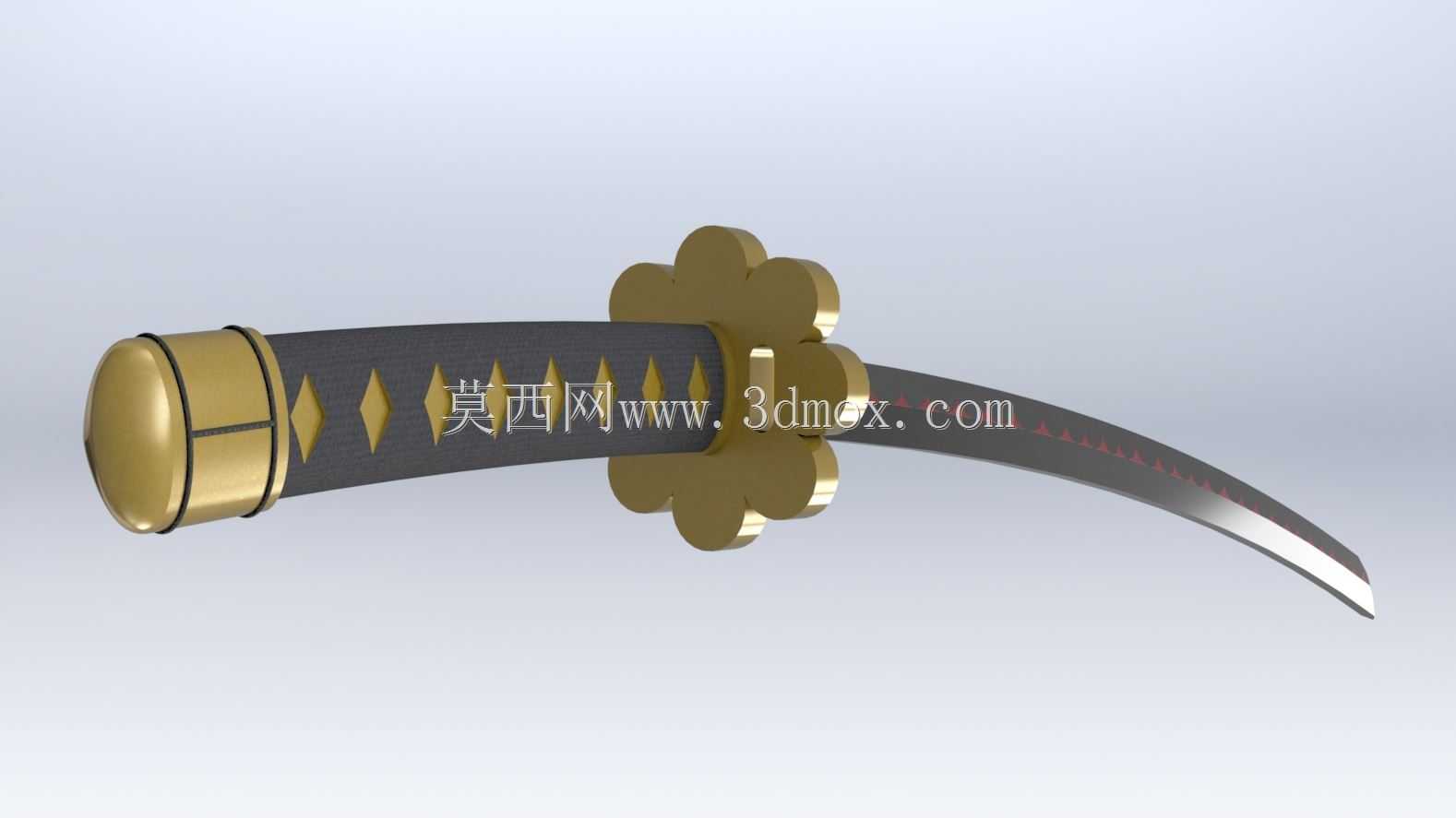

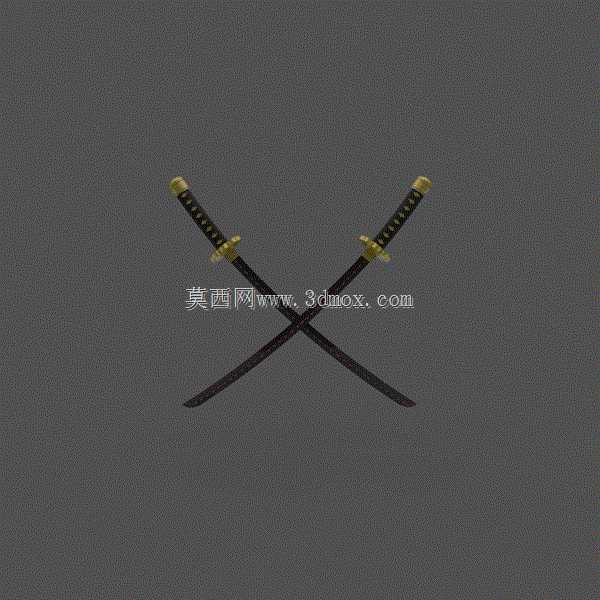

本次建模的日式武士佩刀，在结构还原上完全遵循传统日本刀的装配逻辑，整体由刀身、刀柄、刀镡、刀鞘四个核心部分组成，建模过程中先通过草绘勾勒刀身的弧度曲线，传统武士刀的刀身并非平直结构，从刀鎺位置到刀尖存在连续的收窄弧度，同时刀背厚度从根部到刀尖逐步递减，这一特征直接决定了劈砍过程中的受力分布，建模时通过多段引导线放样生成刀身实体，刃口位置单独做0.1毫米的倒角处理，还原真实刀具开刃后的边缘形态。刀柄部分采用缠绕结构的建模思路，传统刀柄的鲛皮基底与棉绳缠绕纹理通过阵列凸起特征实现，每一圈缠绕绳的压叠角度保持15度倾斜，完全匹配真实刀柄缠绕的受力固定逻辑，避免握持时出现打滑问题。刀镡也就是护手部分，建模时还原了传统铜质刀镡的圆形轮廓与边缘装饰凸起，安装位置预留了与刀茎配合的方形通孔，装配时刀茎穿过通孔后通过目钉固定，这一结构在建模时严格控制配合间隙，单边间隙保持在0.02毫米，符合五金配件装配的公差要求。刀鞘部分采用薄壁抽壳结构，内壁与刀身的配合间隙控制在0.5毫米，既保证刀身可以顺畅插入鞘内，又不会出现晃动异响，鞘口位置做了加厚的金属箍结构建模，对应真实刀鞘的耐磨防护需求，避免多次插拔后鞘口出现磨损变形。从应用场景来看，这类刀剑模型一方面可以作为动漫周边产品开发的结构参考，用于手办、cosplay道具的开模生产，另一方面也可以作为冷兵器结构教学的演示模型，帮助结构设计从业者理解传统五金兵器的装配逻辑与受力设计思路。建模过程中对各部件的安装边界做了明确界定，整刀装配完成后总长度控制在103厘米，其中刀身长度71厘米，刀柄长度26厘米，刀鞘长度73厘米，刀身最大宽度3.2厘米，刀背最大厚度0.7厘米，所有尺寸比例完全遵循传统打刀的形制规范，没有出现比例失调的问题。在细节处理上，刀柄末端的刀头、刀鞘末端的小尻都做了独立的特征建模，这些金属配件不仅起到装饰作用，更能在刀具落地、碰撞时保护刀柄与刀鞘的端部结构，避免木质主体出现开裂，这一设计细节也体现了传统五金配件在功能与装饰上的结合思路。
