GoPro双轴无刷万向减震挂载支架

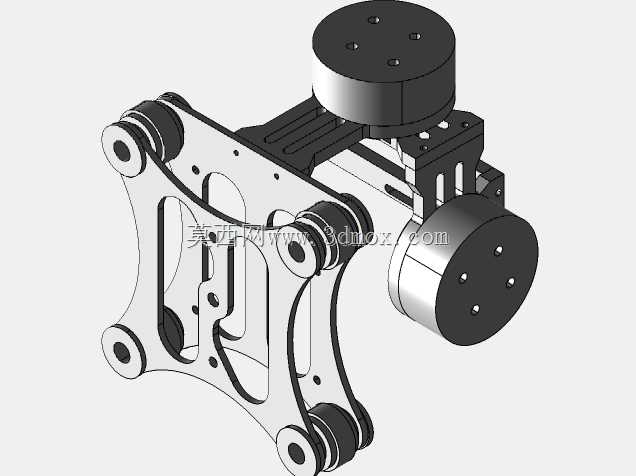

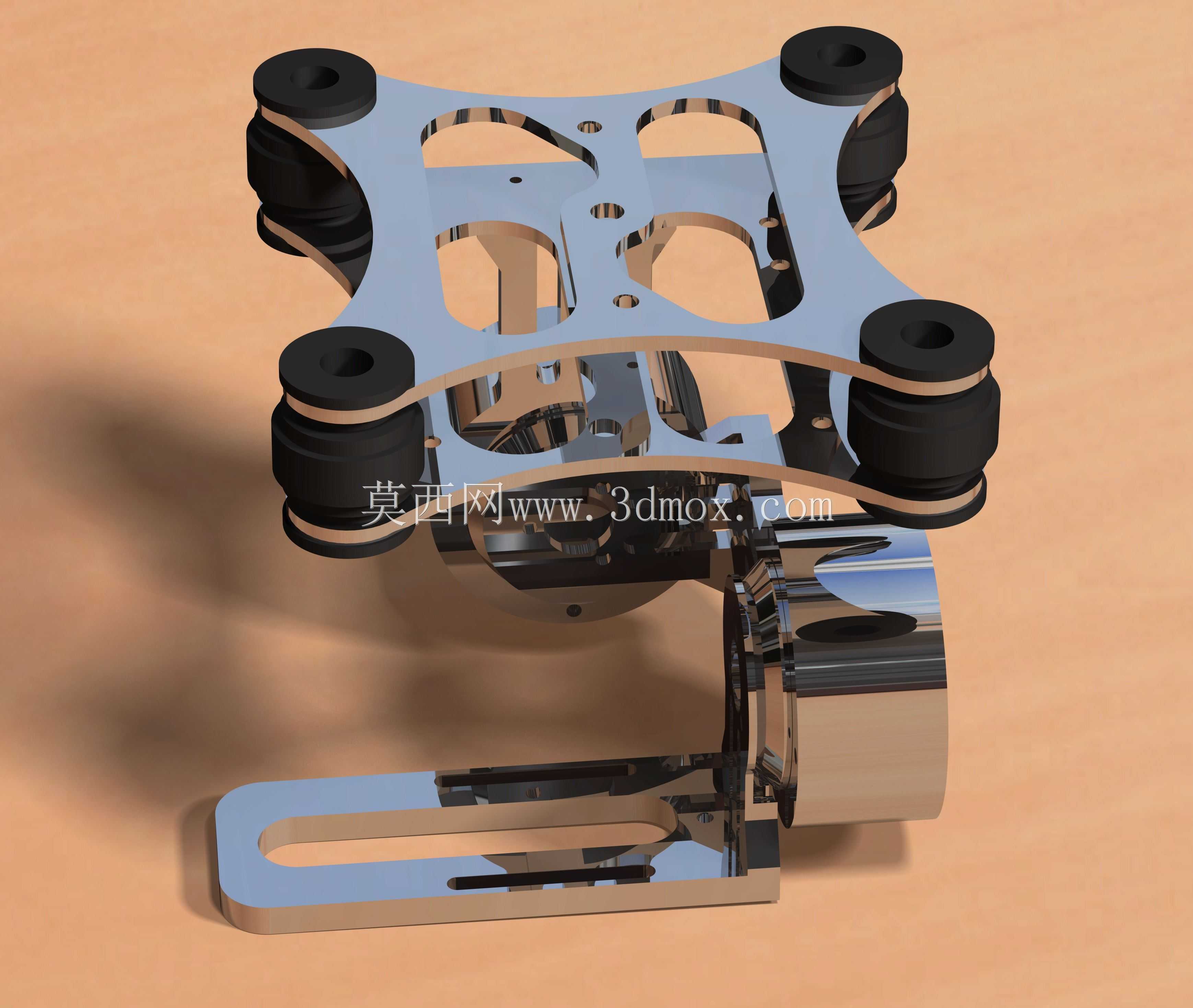

这款双轴无刷万向挂载结构，主要面向运动相机的机载稳定拍摄场景，适配户外航拍、移动巡检、运动跟拍等存在持续振动与姿态扰动的使用环境，核心作用是抵消载体传递的高频振动与姿态倾角偏移，保证搭载的拍摄设备输出画面平稳无抖动。结构整体采用分层镂空的轻量化设计思路，上层安装板通过四组对称布置的阻尼减震球与下层承载结构连接，减震球选用邵氏硬度适配的阻尼橡胶材质，能够有效过滤来自载体的高频微幅振动，避免画面出现果冻效应。上层安装板做了大面积镂空挖槽处理，在保证安装位结构强度的前提下尽可能削减整体自重，降低无刷云台的负载扭矩要求，四个角位预留的安装孔位可直接适配主流运动相机的固定螺距，也可通过转接件拓展其他小型拍摄设备。下层的万向驱动部分采用无刷直驱结构，省去了传统齿轮传动带来的回程间隙与传动磨损，两个正交布置的转动轴可分别实现俯仰与横滚方向的姿态调整，配合外置的姿态控制模块即可完成实时增稳动作，转动副的配合间隙控制在微米级，保证姿态调整过程顺滑无卡顿。底部的L型安装基座预留了长条形调节槽，可根据不同载体的安装孔位调整固定位置，适配多旋翼无人机、运动头盔、车载支架等多种搭载场景，安装基座的厚度经过校核，在保证锁紧强度的同时不会过度增加整体高度，整体结构的外轮廓边界控制在紧凑范围内，不会在拍摄过程中进入画面边缘形成遮挡。设计过程中对各部件的受力路径做了针对性优化，减震球的安装位做了局部加厚处理，避免长期受载出现应力开裂，转动轴的支撑位选用耐磨材质配合，减少长期转动带来的磨损量，所有外露的金属结构件都做了表面抛光处理，降低户外使用过程中的锈蚀概率，同时也能减少结构表面的风阻，在高速移动搭载场景下降低风阻带来的额外振动。
