莫比乌斯运动相机防护外壳结构设计

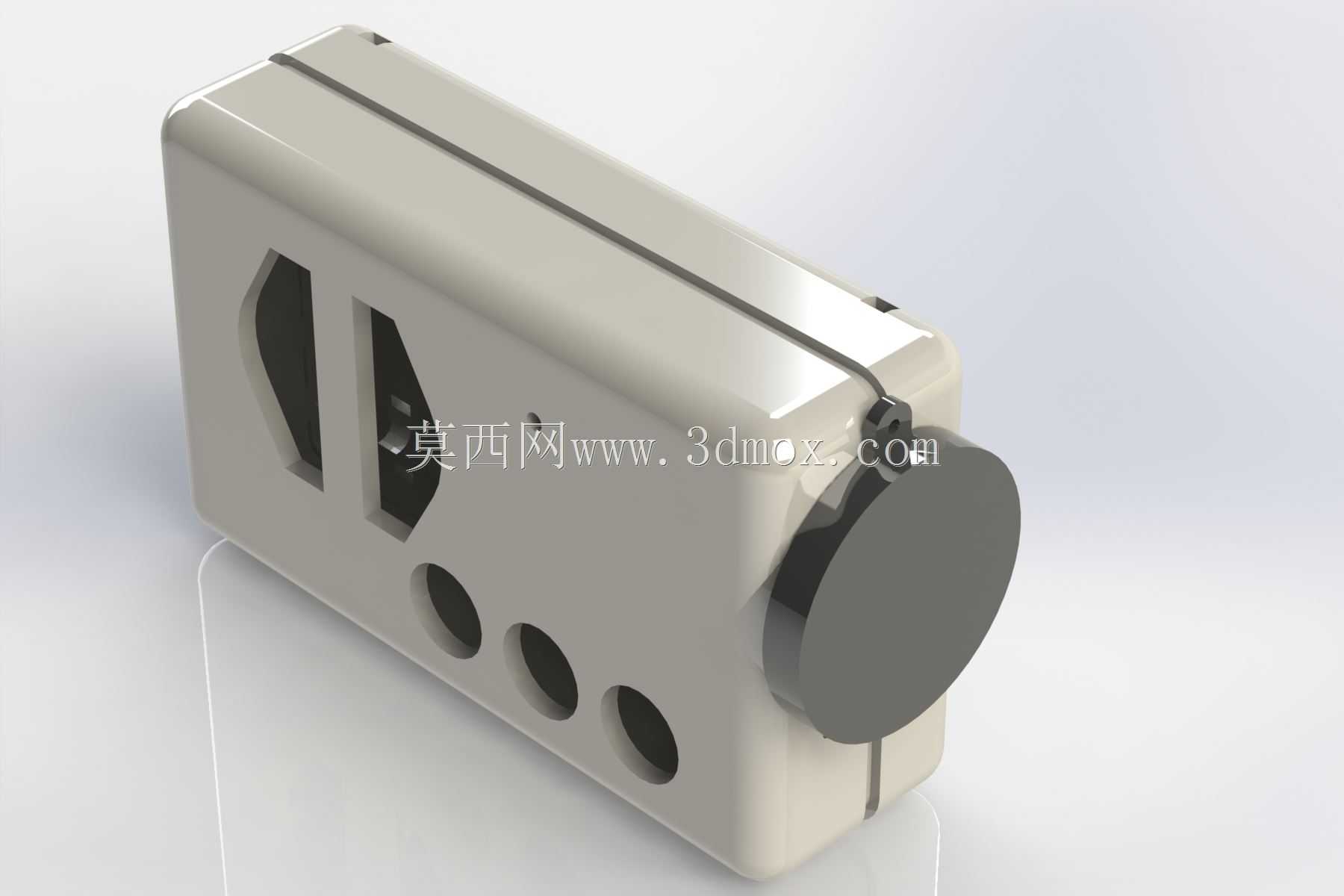

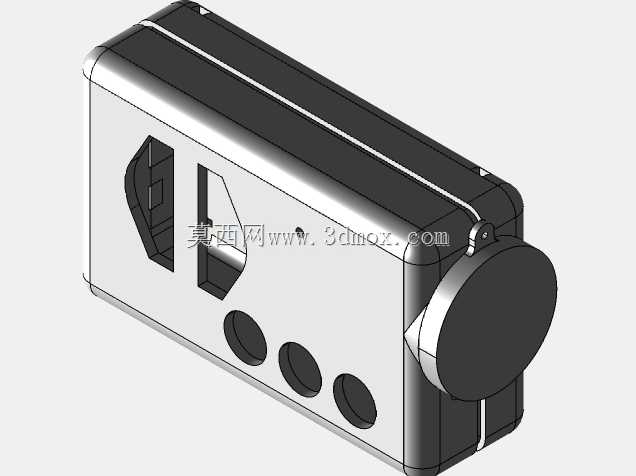

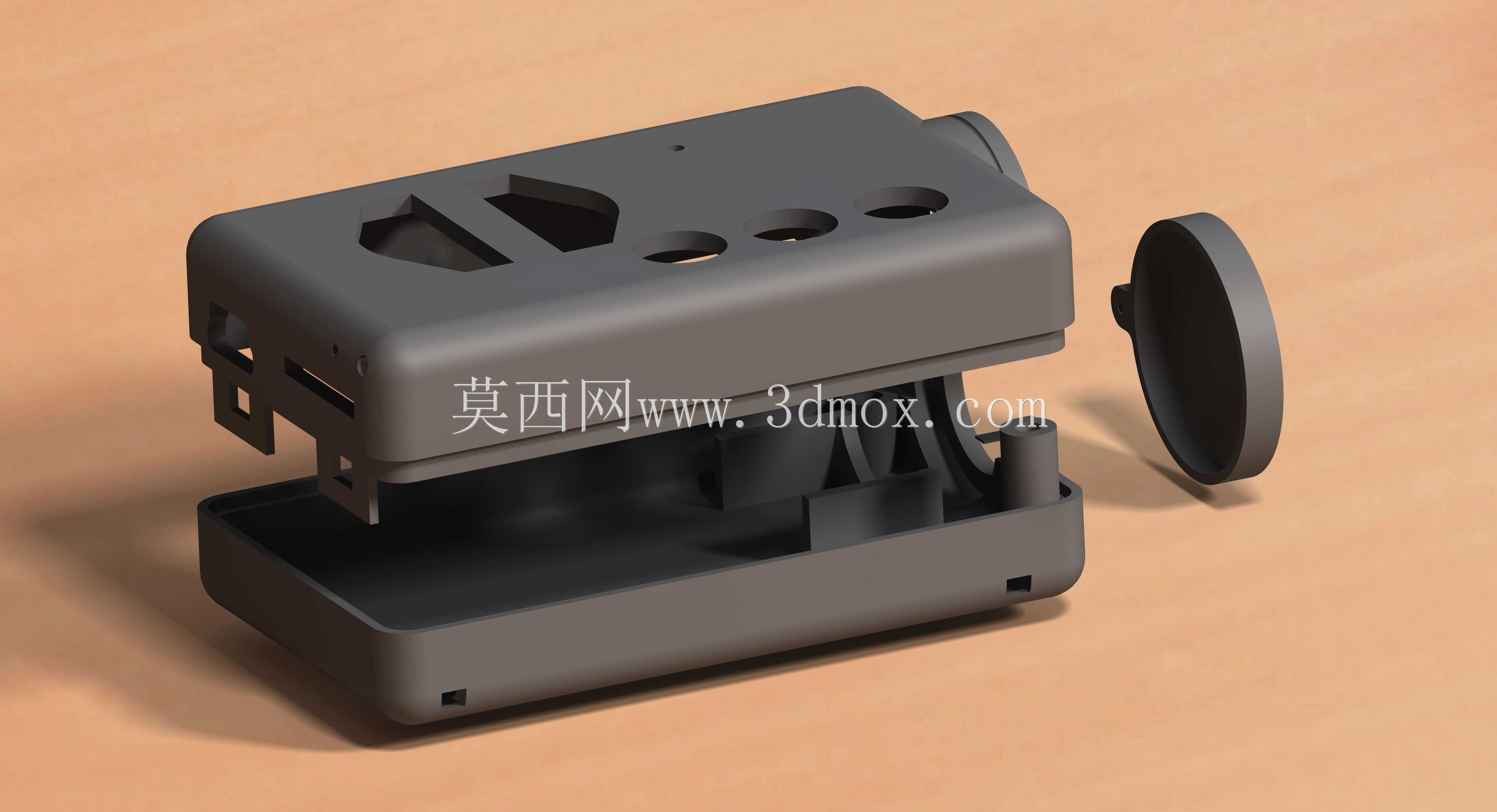

这款运动相机外壳的设计，首先要适配户外极限拍摄场景的使用需求，不管是骑行跟拍、徒步记录还是运动场景第一视角采集，外壳都要承担核心防护作用，既要隔绝日常使用中的磕碰、泼溅，也要为内部核心成像、供电组件提供稳定的安装支撑。从结构拆分来看，整套壳体包含主体仓与侧端盖两个核心部分，内外轮廓的匹配度经过反复校准，合模后不会出现错位松旷的问题，能避免日常携带中缝隙进灰、意外开盖的情况。壳体正面预留的异形开槽，是为了匹配镜头与补光组件的视场角，不会对成像边缘造成遮挡，下方三个圆形开孔对应机身的功能按键、拾音孔位，开孔边缘做了微小的倒角处理，既可以提升按键按压的触感，也能避免开孔锐边在装配时刮伤内部排线。侧端的圆形凸起结构是电池仓的端盖位置，做了防滑的纹理处理，用户无需额外工具就能完成开合，更换电池的操作逻辑符合手持设备的使用习惯。设计过程中优先考虑了注塑成型的工艺可行性，壳体壁厚控制在均匀的1.8mm区间，没有出现壁厚突变的位置，能有效避免注塑生产时出现缩痕、翘曲的问题，内部的加强筋都做了根部减薄处理，既提升了壳体整体的抗摔强度，也不会在外观面留下缩水印。安装边界上，壳体内部的定位筋完全匹配相机主板、镜头模组、电池仓的卡位，装配时不需要额外打胶就能实现组件的预固定，后期维修拆解也更方便，壳体边角都做了R3的圆角过渡，跌落时能分散冲击力，不会因为应力集中出现壳体碎裂的问题。外壳的整体尺寸控制在掌心可握持的范围，不会额外增加相机的携带负担，表面做了细微的磨砂纹理处理，手持拍摄时能增加摩擦力，减少出汗滑落的风险。从实际使用的角度出发，这套外壳的结构没有做多余的装饰性设计，所有的开槽、凸起、开孔都服务于功能实现，既满足了户外使用的防护需求，也兼顾了量产加工的工艺要求，对于同类便携数码设备的壳体设计有一定的参考价值，建模时的装配间隙预留、壁厚控制、卡扣结构设计，都可以作为小型消费电子外壳设计的参考案例。
