山地车悬挂叉集成充气泵结构设计

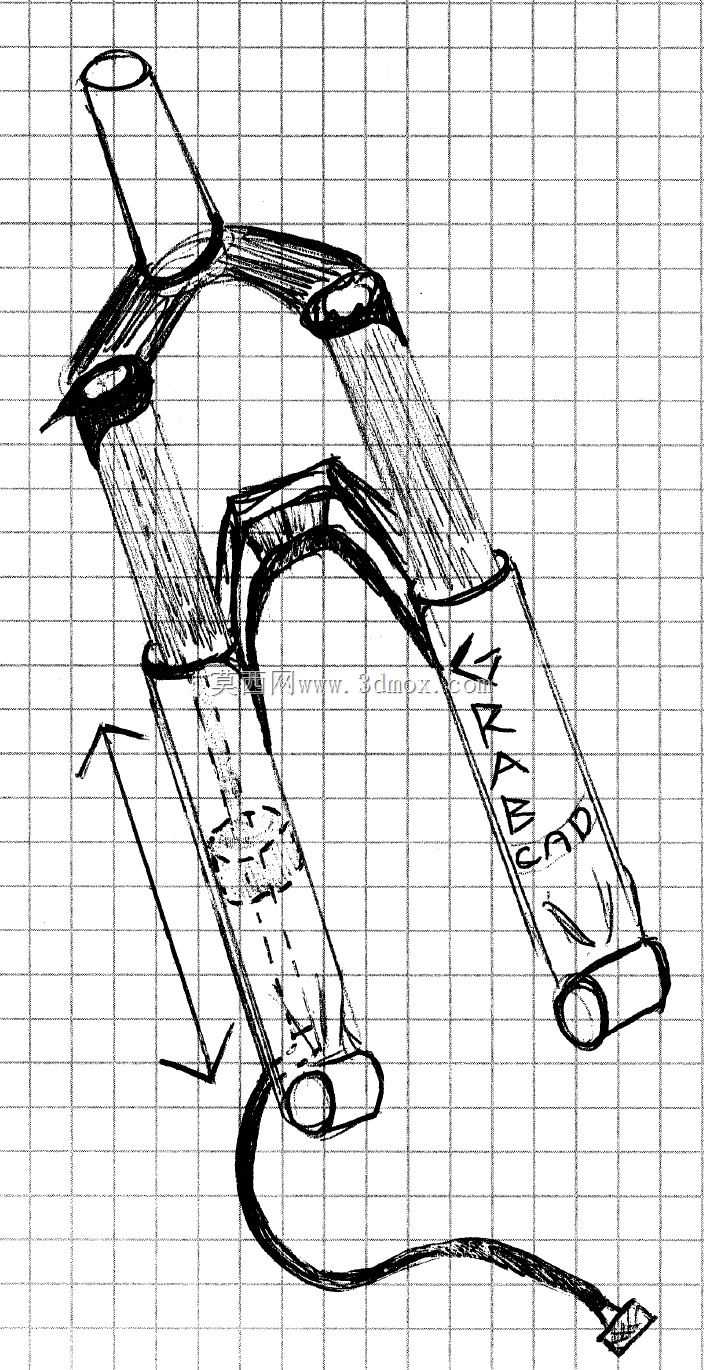

　　这款集成式结构将山地自行车前悬挂叉与便携充气功能做了一体化整合，核心应用场景瞄准山地越野骑行的户外应急需求——长距离穿越路线中，轮胎亏气是高频故障，传统独立便携气泵不仅占用随身储物空间，还容易在颠簸骑行中遗失，将充气功能集成在骑行者必然随车携带的前叉部件上，能从根源上解决户外骑行的补能痛点。从功能特性来看，该结构保留了山地车前叉的原有悬挂缓冲能力，可应对越野路面的碎石、落差冲击，同时通过内置的微型泵体结构，利用叉体本身的杆件运动行程作为充气动力源，无需额外配置动力结构；结构上设置了功能选择拨叉，骑行者可通过拨叉切换工作模式，常规骑行状态下拨叉锁止充气机构，不干扰悬挂系统的正常压缩回弹动作，需要充气时拨动拨叉连通泵体气路，

　　反复按压前叉即可完成轮胎充气作业。设计思路上没有采用额外附加外置泵体的方案，而是充分利用前叉叉腿的内部空腔布置活塞、气路与单向阀结构，在不额外增加过多叉体外形尺寸的前提下实现功能集成，安装边界完全兼容常规山地车的头管、轮组安装标准，不需要对车架头管角度、轮组开档尺寸做特殊修改，可直接适配多数硬尾、软尾山地车的前叉安装位。需要注意的是，受限于叉体内部的空腔容积与活塞行程，该集成泵的单次泵气量有限，针对大尺寸山地车越野轮胎的充气效率低于常规立式打气筒，更适合应急补压场景，无法完全替代专业充气设备；气路输出端设置在叉腿下端位置，可通过配套软管连接轮胎气门嘴，避免充气过程中叉体运动与轮组辐条产生干涉，悬挂系统的阻尼、弹簧结构与充气泵的活塞结构做了物理隔离，两个功能的动作互不干扰，不会因为充气操作影响悬挂的阻尼调校特性，也不会因为悬挂的长期压缩回弹磨损泵体的密封结构。
