纺车式钓鱼卷线器结构设计方案

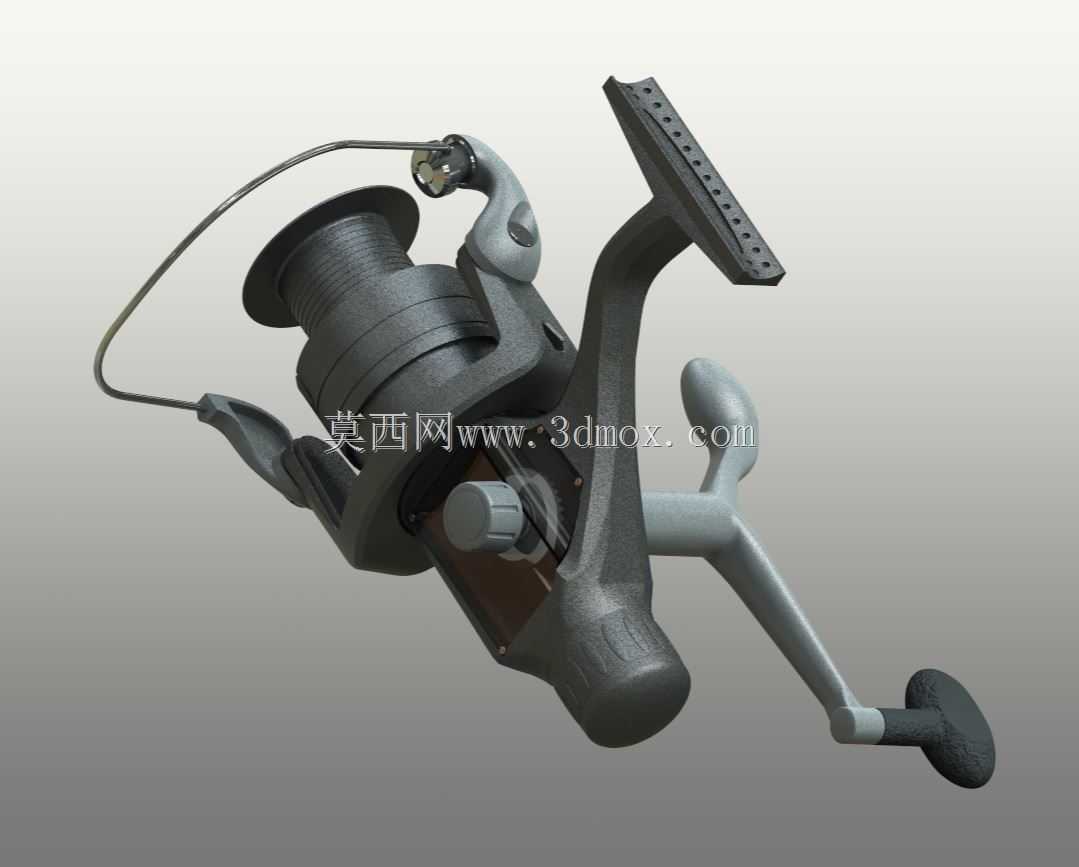

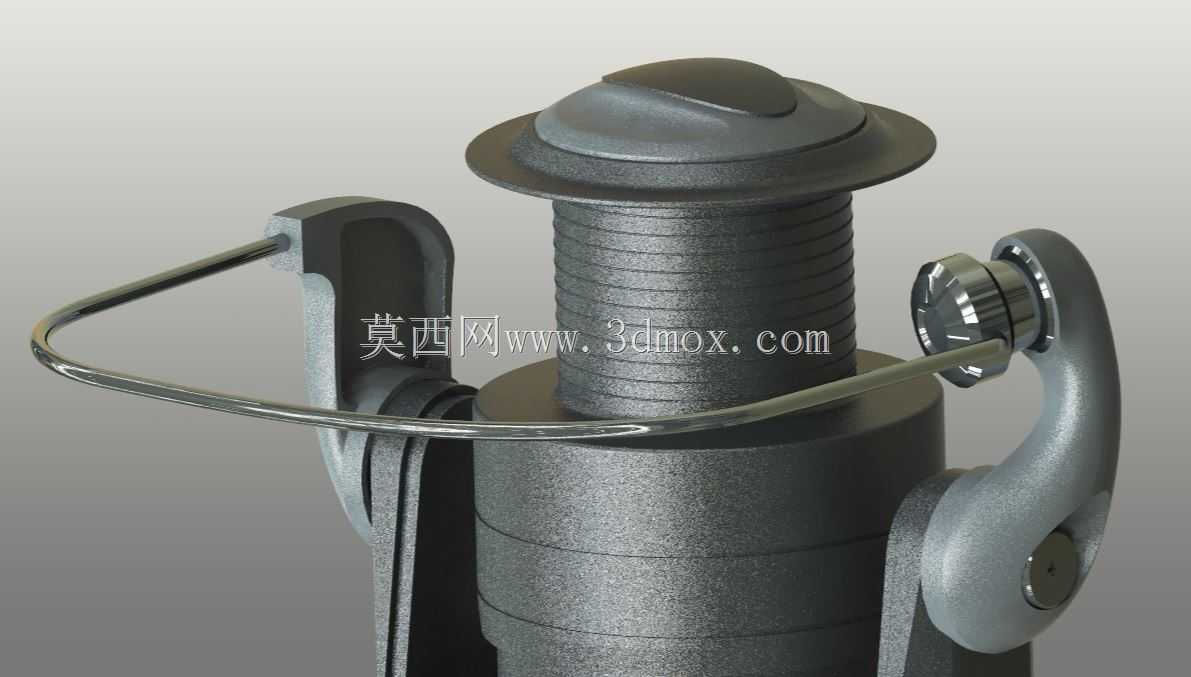

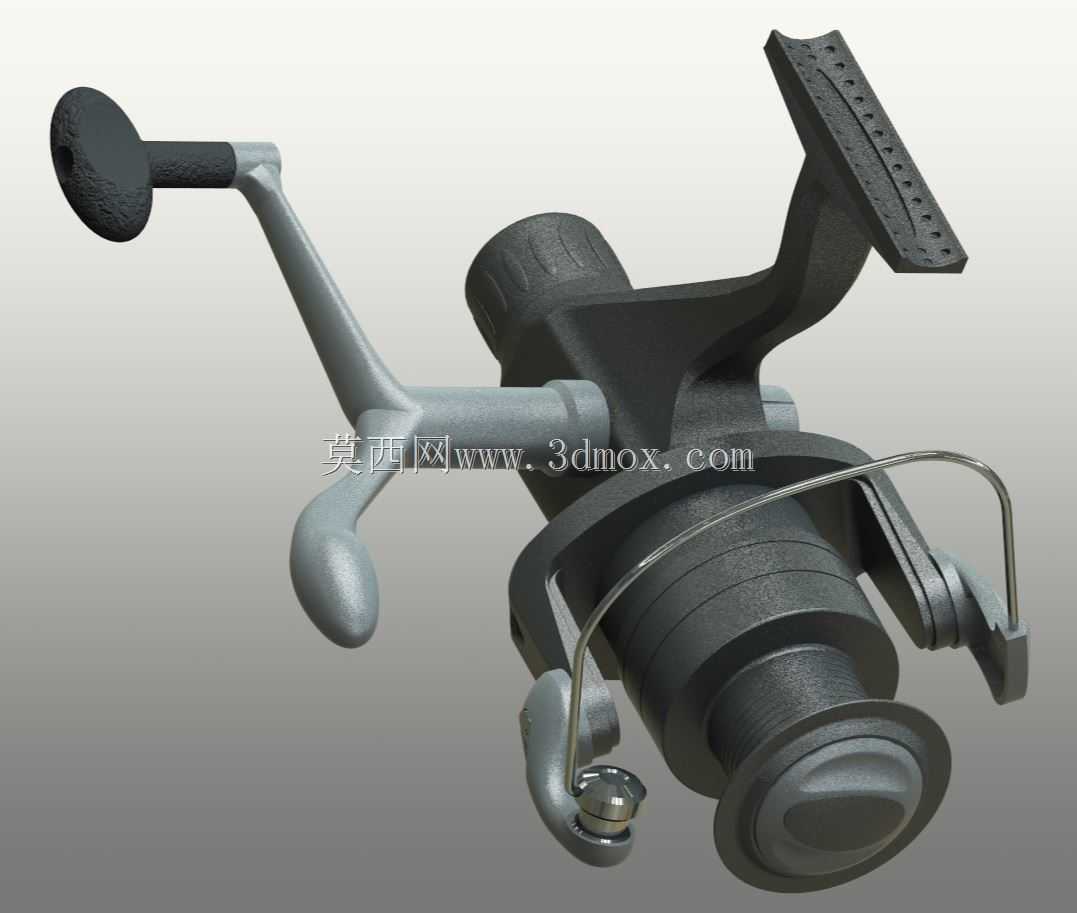

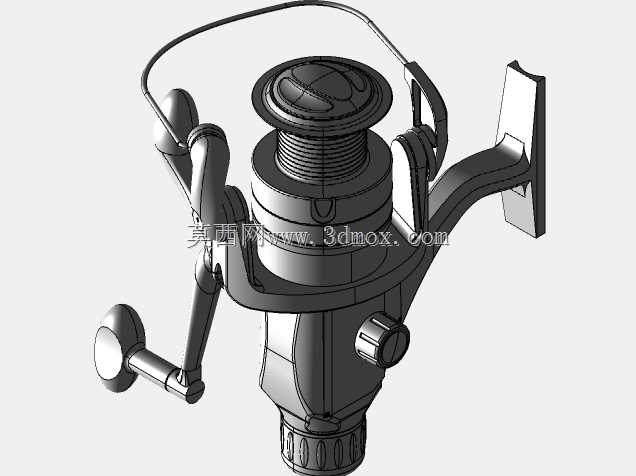

这款纺车式卷线器的三维结构，主要面向淡水岸钓、近海矶钓等常规垂钓场景设计，核心用途是在垂钓过程中实现钓线的规整收纳、可控收放，同时配合钓竿完成抛投、刺鱼、溜鱼等一系列操作，是钓具系统里直接决定作钓手感与渔获可控性的核心部件。从结构设计思路来看，本次建模对内部卷绕传动结构做了合理简化，省略了非核心的细碎密封件、微型卡簧等小尺寸零件，保留了所有直接影响功能实现与安装匹配的主体结构，方便结构设计从业者快速理解卷线器的传动逻辑，也能为钓具改装、非标配件设计提供直接的尺寸参考。从功能特性上看，模型完整还原了纺车轮的核心功能模块：带挡线环的旋转轮座负责抛投时的钓线顺畅导出，收线时带动挡线环旋转将钓线均匀排布在线杯上；侧置的折叠摇臂是人力输入的接口，摇臂末端的防滑握丸适配手指捏握的施力角度，转动时通过内部传动副带动线杯做往复直线运动，配合旋转轮座的圆周运动实现钓线的交叉排布，避免收线时出现线堆卡线、抛投时出线阻力不均的问题；线杯侧面的阻尼调节旋钮结构也做了还原，该结构实际使用时通过调整摩擦片的压紧力来控制出线阻尼，在中大鱼时能实现可控的卸力出线，避免钓线拉力超过阈值发生断线。从安装边界与外形尺寸来看，主体安装脚的尺寸完全适配常规钓竿的轮座卡槽宽度，安装面做了贴合竿体弧度的过渡处理，安装后不会出现硌竿、晃动的问题；整体结构的重心沿安装脚中心做了配平设计，安装在钓竿上后不会出现头重脚轻的握持不适感；摇臂的转动行程范围内没有和主体结构、安装脚发生干涉的区域，折叠后能大幅缩小横向占用空间，方便钓具的收纳携带；线杯的容线槽深度、宽度参数匹配常规号数的尼龙钓线、PE钓线的收纳容量，挡线环的开合角度满足远投时的出线间隙要求，不会出现抛投时钓线刮蹭结构件的问题。整个模型的结构拆分逻辑完全贴合实际产品的装配顺序，每个部件的配合公差预留都符合常规塑料件、金属冲压件的加工工艺要求，既可以作为钓具结构设计的参考原型，也能用于机械结构教学中讲解齿轮传动、往复运动机构的实际应用案例，帮助初学者理解平面旋转运动转化为直线往复运动的结构实现方式。
