双翘街式滑板运动器材结构设计

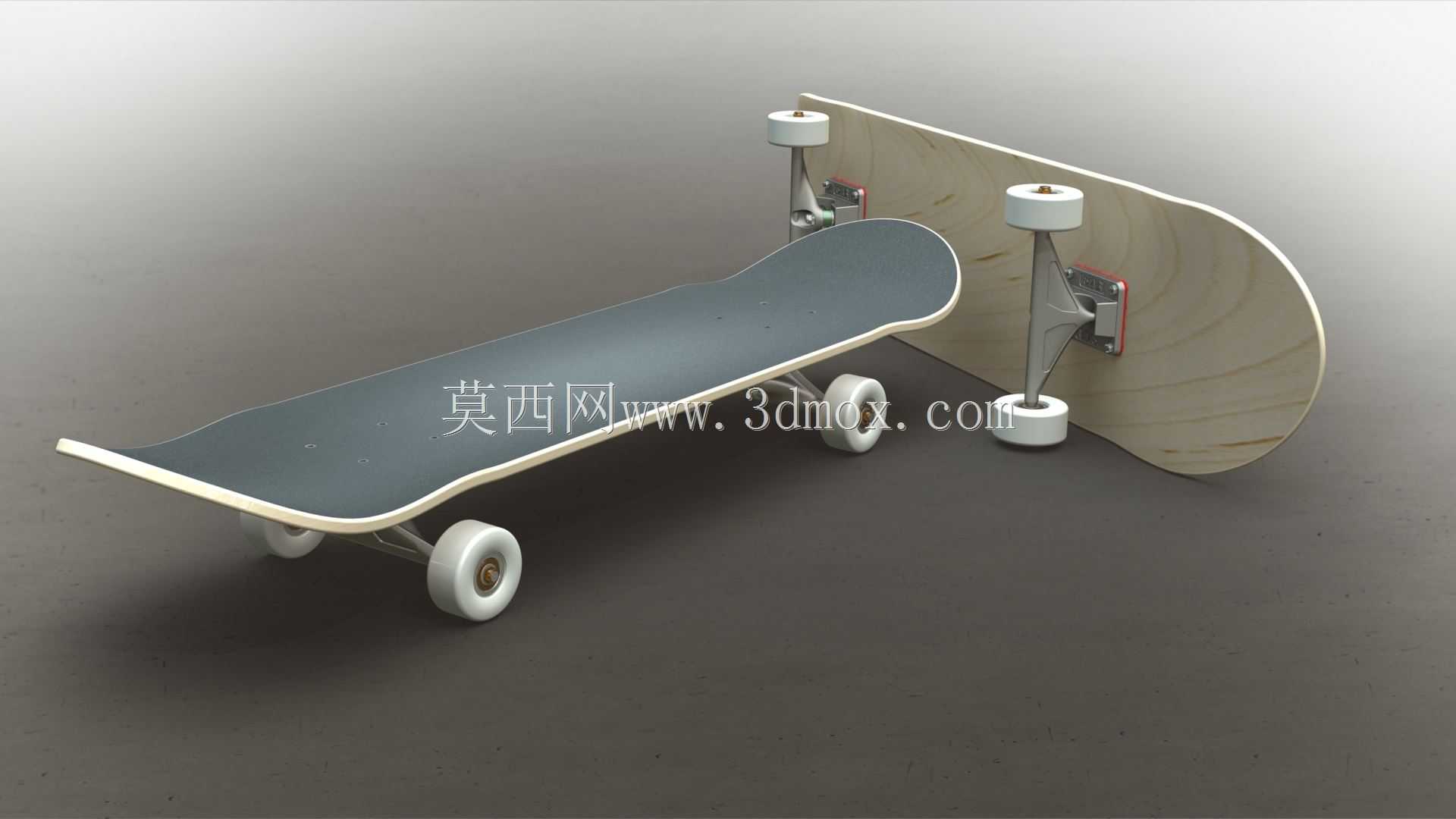

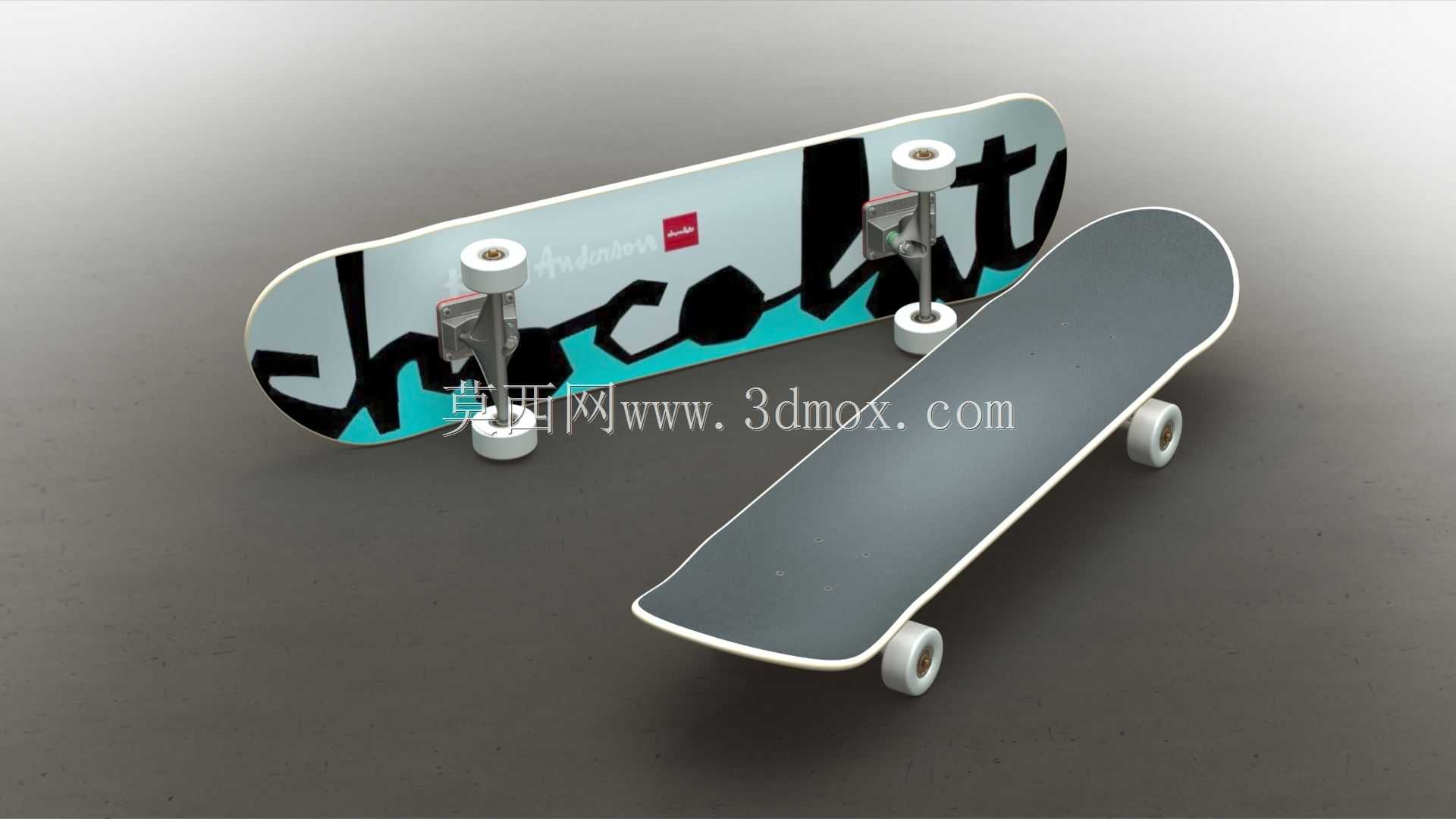

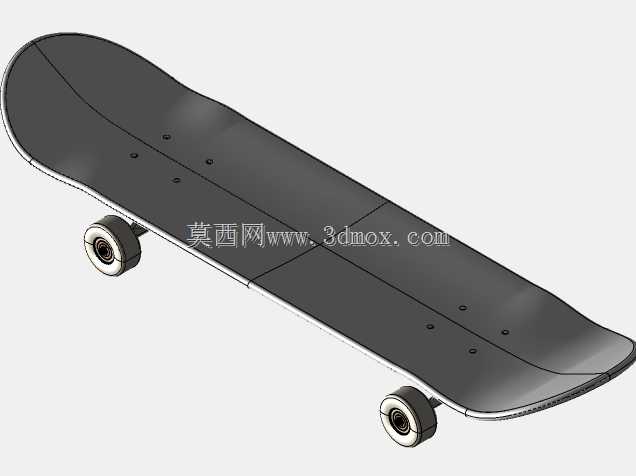

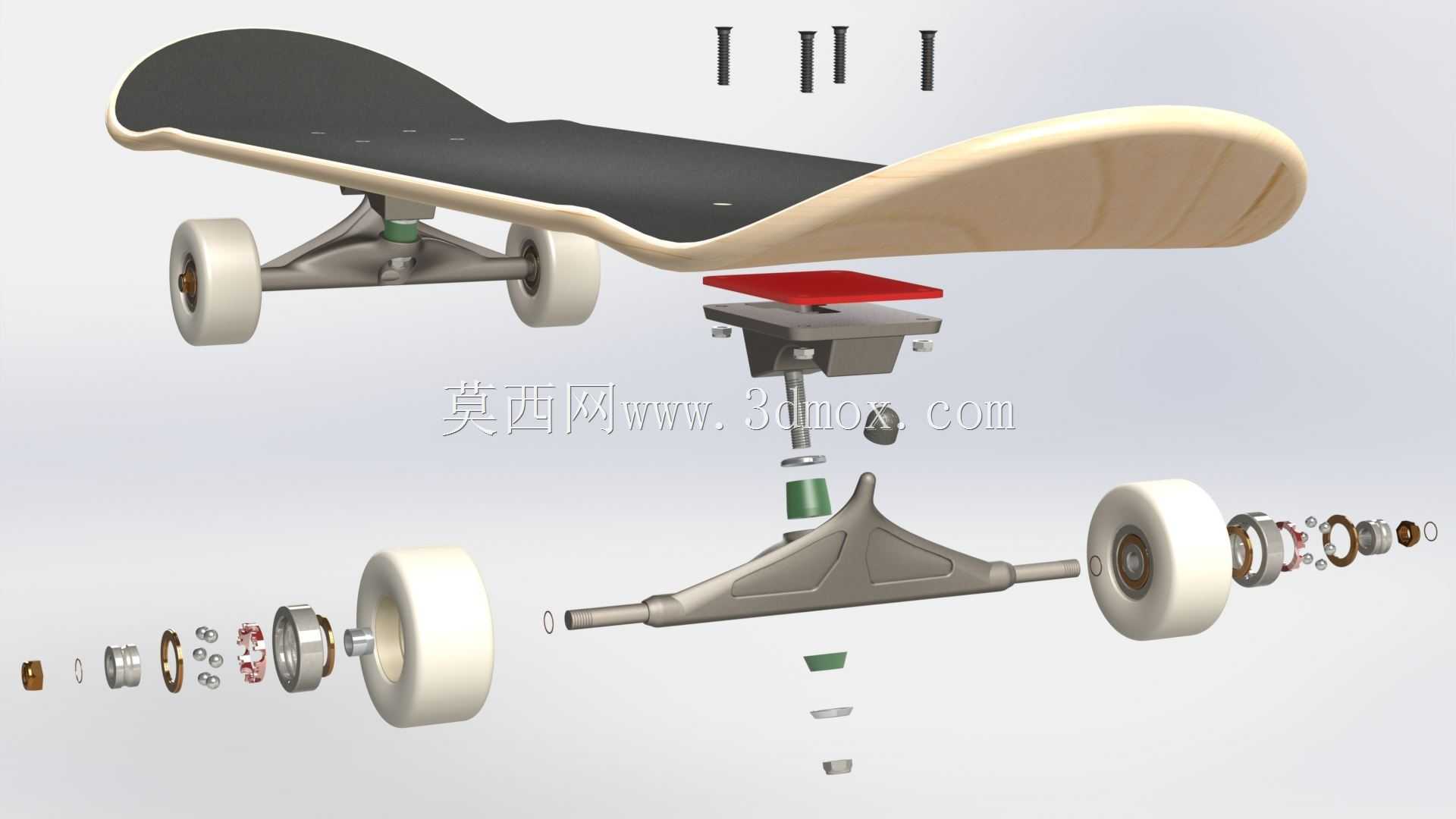

这款双翘滑板的结构设计围绕街式滑行、技巧动作的实际使用场景展开，建模过程中优先考量各部件的装配匹配度与实际受力特性，而非单纯还原外观造型。板面部分采用首尾上翘的对称曲面构型，建模时先通过多组截面曲线拟合板面的纵向弧度与脚窝凹陷，边缘做均匀的圆弧过渡处理，既保证滑行时脚部的贴合感，也避免做翻板动作时板边剐蹭鞋面；板面的安装孔位严格匹配支架的孔距标准，预留的沉孔深度刚好适配标准安装螺丝的头部尺寸，装配后螺丝头不会突出板面影响脚感，也不会因沉孔过深削弱板面局部结构强度。支架作为连接板面与轮子的核心传力部件，建模时拆分了底座、桥钉孔、主桥钉、PU垫、转向轴、侧螺母多个独立子部件，各部件的配合间隙控制在合理公差范围内，既还原支架的转向活动自由度，也保证装配后无多余旷量；支架底座与板面的贴合面做了微小的防滑纹理设计，实际装配时搭配砂纸可避免支架受侧向冲击力时出现移位。轮子部分采用标准的街式轮尺寸，轮面做适中的圆角处理，兼顾滑行时的抓地力与做动作时的顺滑度，轮芯的轴承安装孔与通用608轴承的外径尺寸完全匹配，轴承装入后与轮芯为过盈配合，搭配轴套可避免轮子转动时出现左右窜动，同时保证轮子转动的同轴度，减少滑行过程中的不必要震动。整套模型的各部件装配边界清晰，所有连接部位的尺寸均参考实际量产滑板的行业通用标准，可直接用于结构展示、运动器材设计参考，也可作为二次优化设计的基础模型，建模过程中对曲面的连续过渡处理、多部件装配的公差匹配逻辑，也能为同类曲面类运动器材的结构建模提供参考，尤其是板面的曲面构建过程，通过控制不同位置的截面曲率，兼顾了造型辨识度与实际使用的脚感需求，避免了纯外观建模忽略实际使用功能的常见问题。
