多色快挂弹簧钩结构设计展示

　　这类弹簧快挂钩在户外装备、轻型工装吊具、仓储分拣、便携设备挂接场景里使用频率很高，核心作用是通过弹性闭合的钩舌形成单向防脱约束，让绳索、织带、挂环可以快速套入，同时在受拉状态下不会自行滑脱。和普通固定式弯钩相比，它的活动舌片靠内置扭簧提供回位力矩，使用者单手按压舌片即可完成挂接或摘取，操作效率远高于需要额外锁扣的连接件，在需要频繁拆装挂点的工位上，能明显减少辅助操作时间。

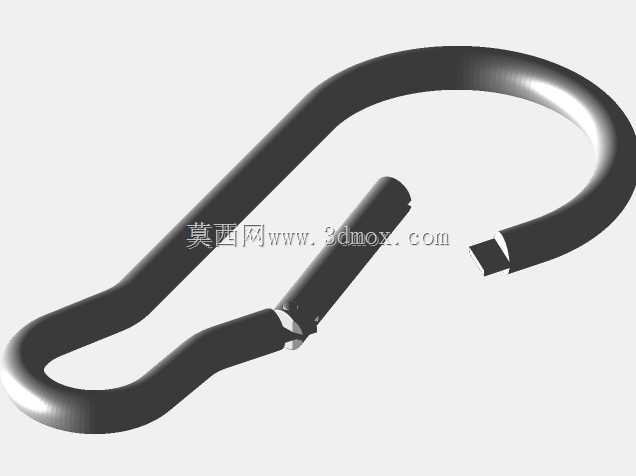

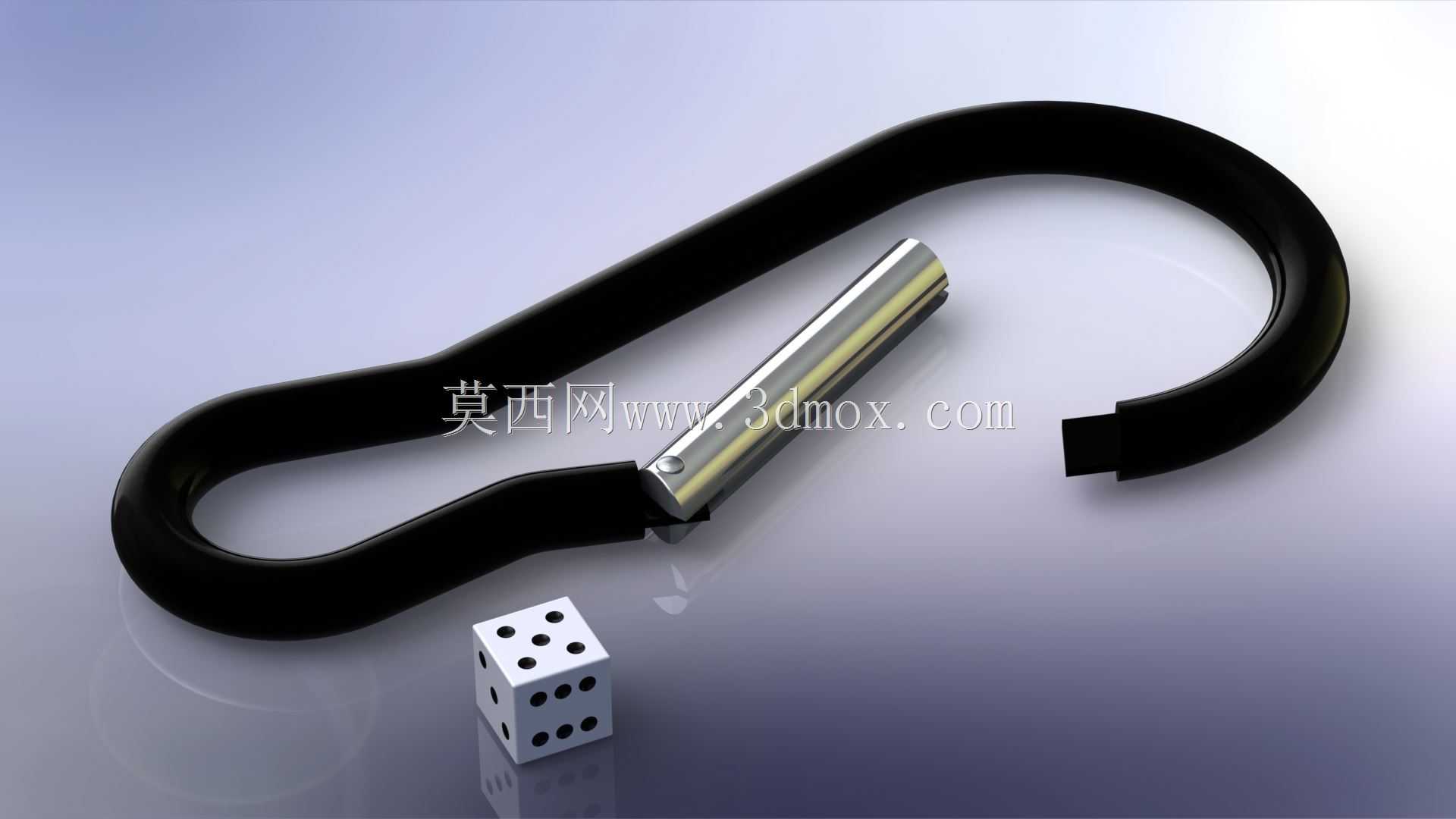

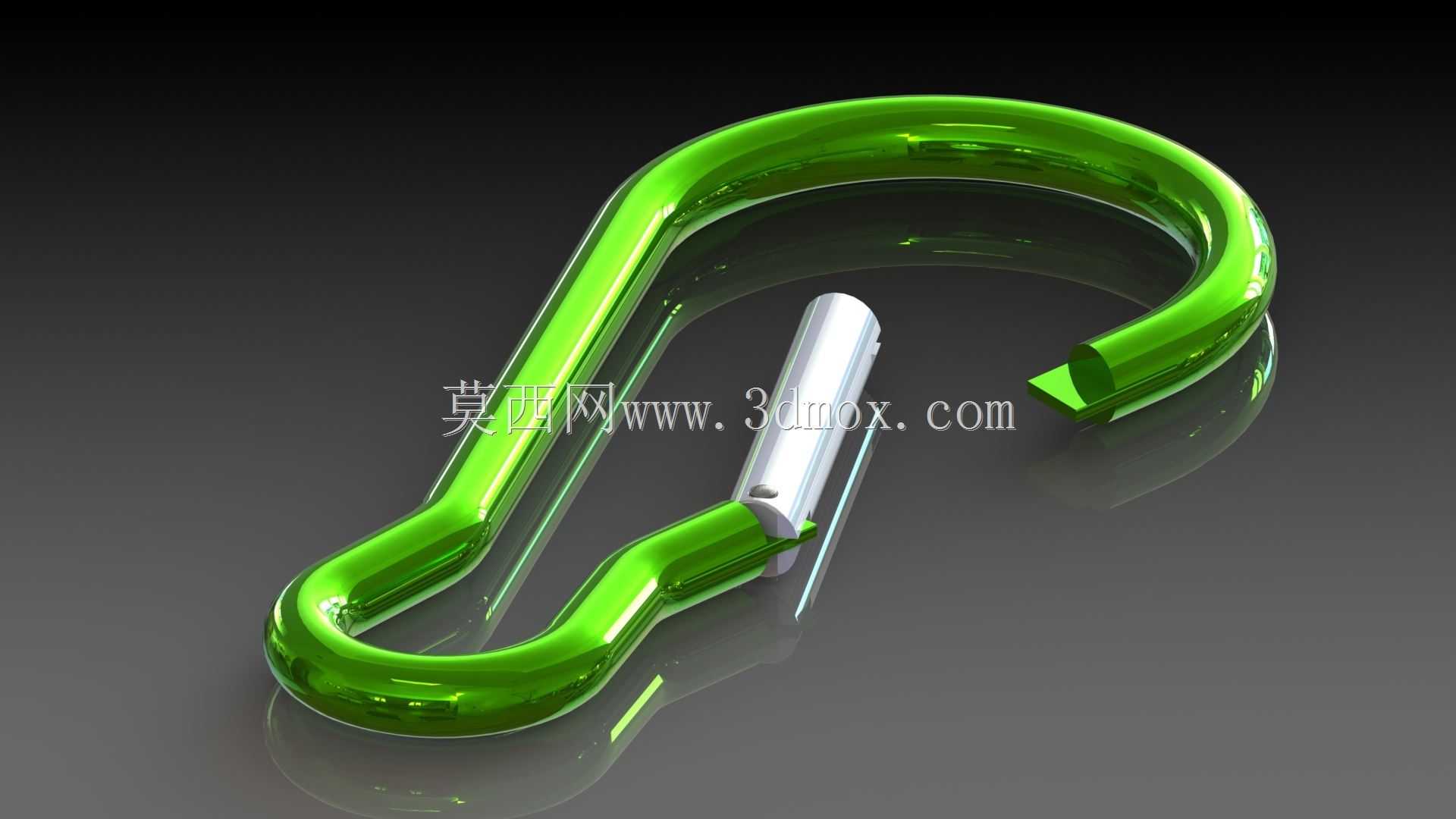

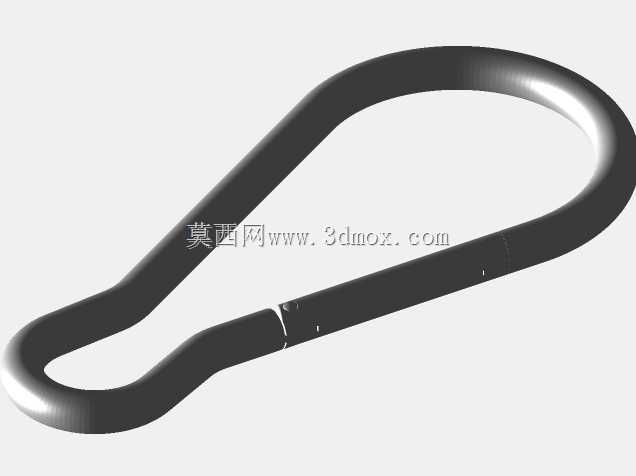

　　从结构上拆解，整个零件分为弯曲成型的主钩体、回转舌片、弹性复位件、舌片转轴四个部分。主钩体采用圆钢弯制的不对称C形轮廓，钩尖位置做了内收导向，方便挂环顺着弧面滑入钩腔；钩身中段预留平直段，既可以作为手持按压的受力区，也能在挂载后让拉力沿钩身对称传递，避免偏载造成局部应力集中。舌片的回转中心布置在钩体开口的下端，闭合时舌片顶端刚好抵住钩尖内侧，把开口完全封闭；舌片外侧加工成和主钩体顺滑衔接的弧面，挂接时织带或绳环不会被棱角卡滞，内侧则留出微小间隙，保证转动过程中不会和钩体内壁发生摩擦干涉。

　　建模时优先采用参数化骨架控制整体轮廓，先绘制钩体的中心扫掠路径，再以圆截面沿路径扫掠出主体，后续通过路径半径、截面直径两个核心变量驱动整体规格变化。当截面直径增大时，钩体的弯曲半径、开口宽度、钩腔深度同步按比例放大，保证不同承载等级下的钩体几何比例一致，不会出现小钩配粗杆或大钩用细杆的不协调结构。舌片单独建立子装配关系，转轴位置与钩体下端的安装孔同轴约束，扭簧套在转轴上，一端抵在钩体内侧定位槽，另一端压在舌片背面，通过角度约束模拟扭簧预紧状态，让舌片在无外力时始终保持闭合位置。

　　尺寸边界方面，这类轻型快挂钩的整体长度通常控制在数厘米到十余厘米区间，钩体开口宽度小于钩腔深度，防止挂入的环件在晃动中从开口处滑出；安装时不需要额外基座，直接通过钩腔挂载到预设挂点即可，自身重量轻，不会对挂载对象增加过多附加载荷。需要注意的是，该类结构适用于轻型载荷的快速挂接，不能替代带螺纹锁止的安全吊钩用于重载起重场景；在反复开合使用中，需要定期检查舌片回位是否顺畅、扭簧是否出现疲劳松弛，一旦舌片无法完全闭合，就应及时更换弹性件，避免防脱功能失效。

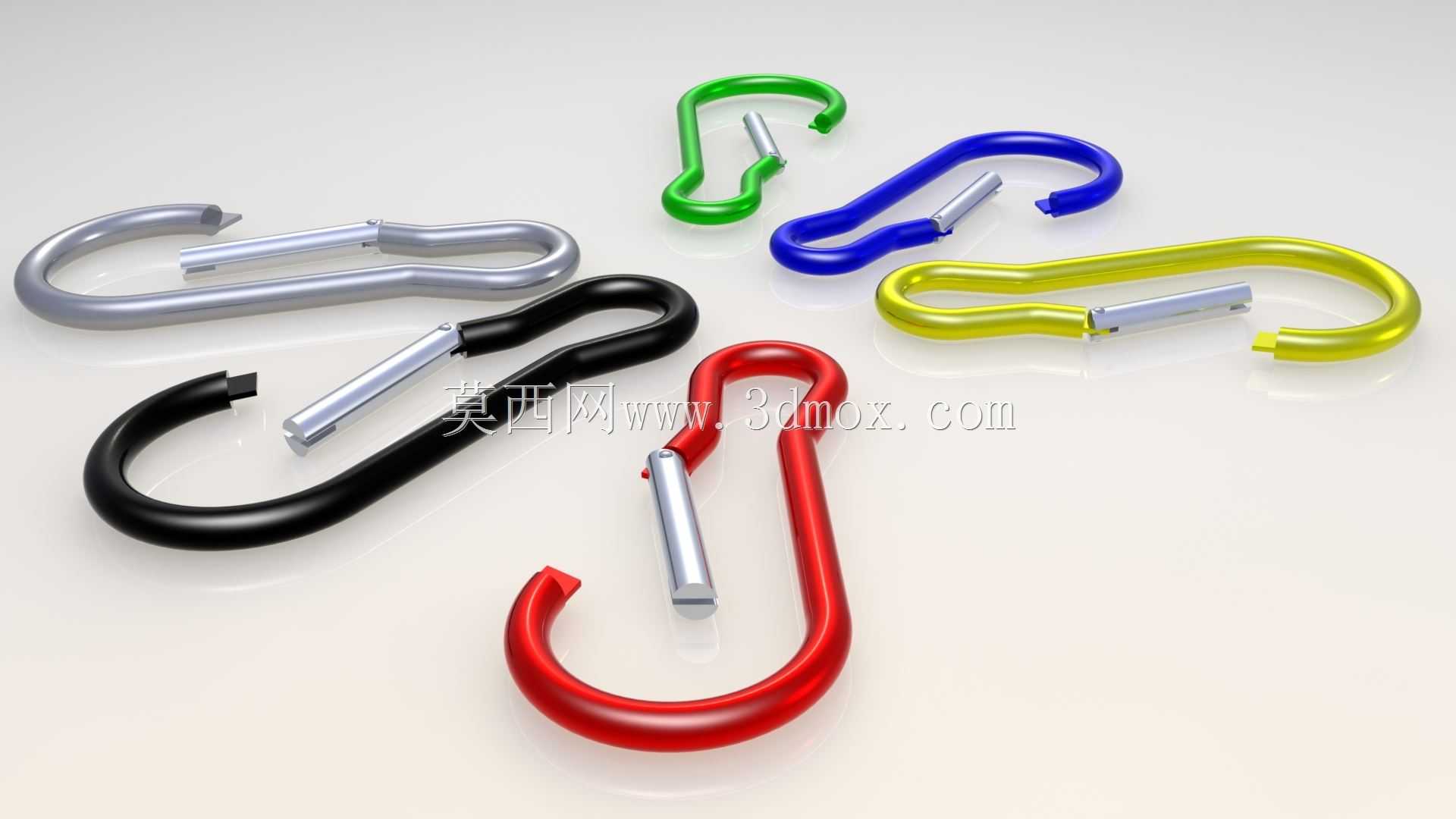

　　不同表面配色的版本主要用于区分使用场景或承载组别，比如在车间工位上，可以用不同颜色区分不同工具的专属挂点，减少错拿错挂的概率；户外使用时，醒目的颜色也便于快速识别挂具位置。建模过程中对所有圆角过渡做了统一处理，尤其是钩尖、舌片端部和转轴孔边缘，避免锐边在受力时产生应力集中，同时也防止刮伤挂载的织带或绳索。
