专业趴板冲浪板曲面造型结构设计

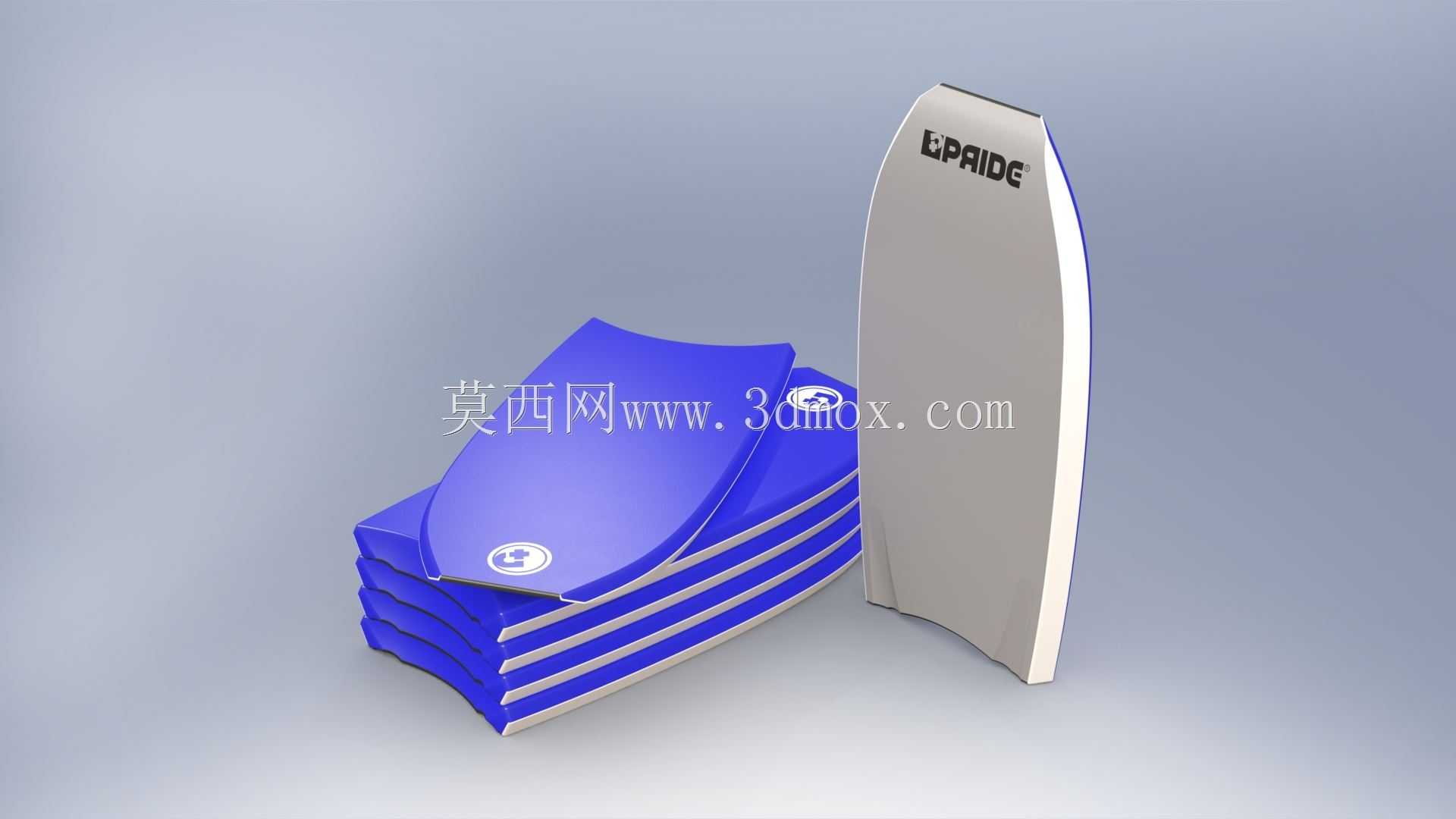

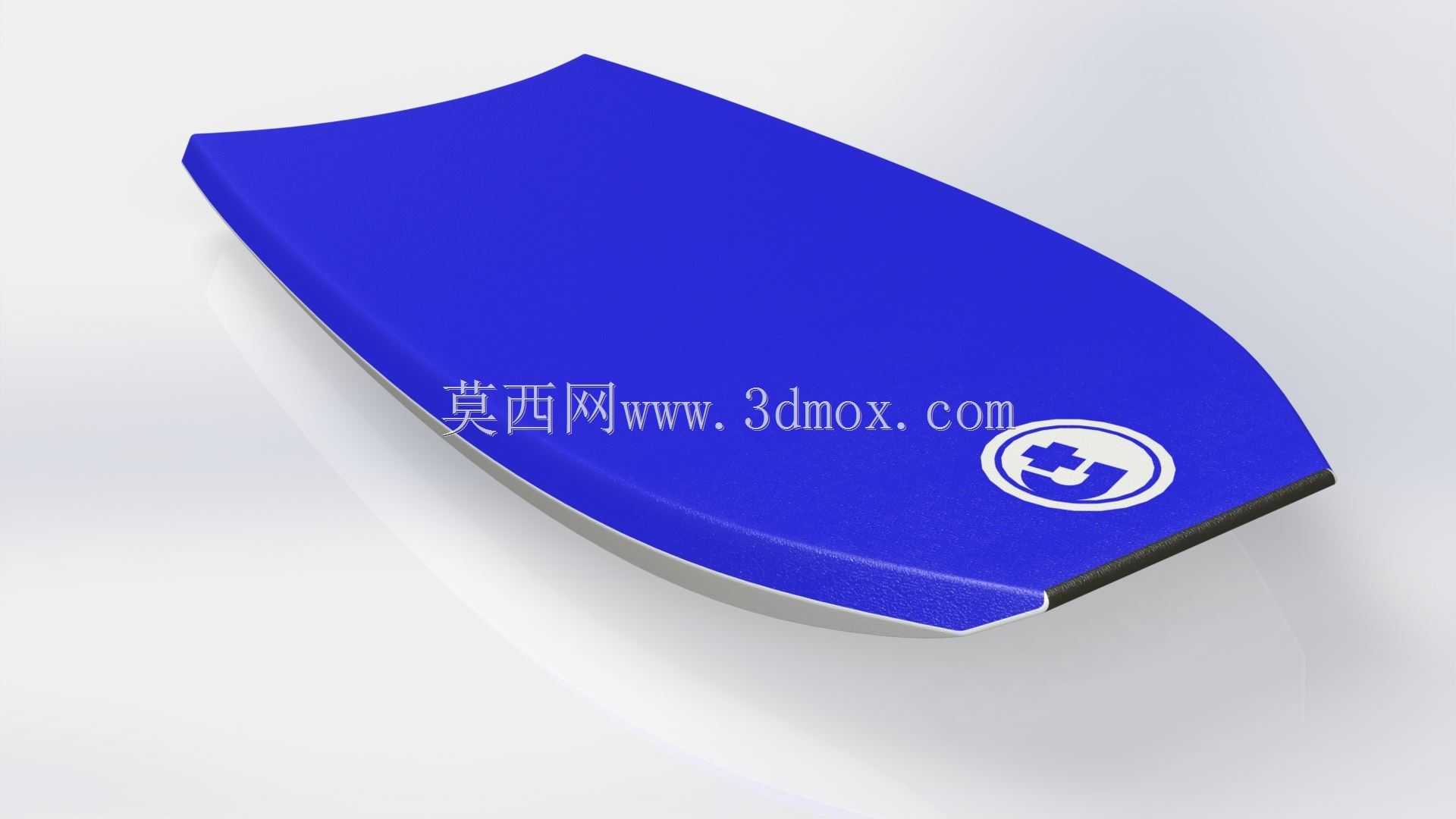

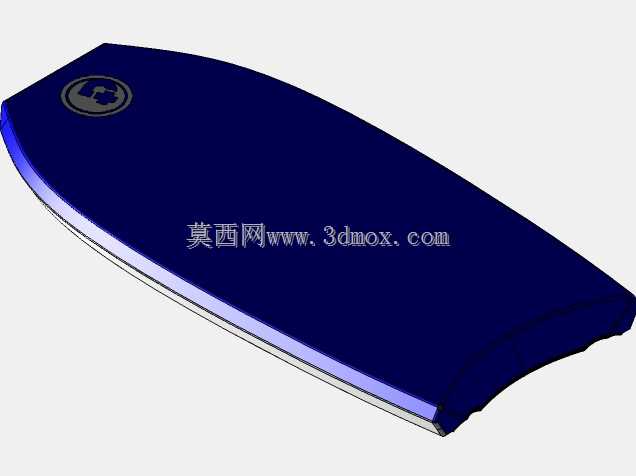

　　这套三维数模完整还原了专业趴板（Bodyboard）的产品形态，包含叠放的多块板体与立置展示板两个呈现状态，建模过程中优先处理了板体的双曲率曲面过渡，所有棱边均做了符合人体工学的圆角处理，避免使用过程中对使用者肢体造成剐蹭。从实际使用场景来看，这类板体主要应用于近岸浪区的水上运动，既可以作为冲浪运动的入门训练器材，也能满足进阶玩家做花式动作的使用需求，板体的曲面弧度直接决定了切浪时的导向稳定性与起板速度。建模阶段首先确定了板体的纵向脊线，这条脊线从板头位置平缓向板尾收窄，对应实际产品中内置的刚性桁条结构，桁条的作用是提升板体纵向抗弯折性能，避免浪体冲击下板体出现过度形变。板体两侧的曲面做了对称的下沉处理，使用者俯卧在板面上时，

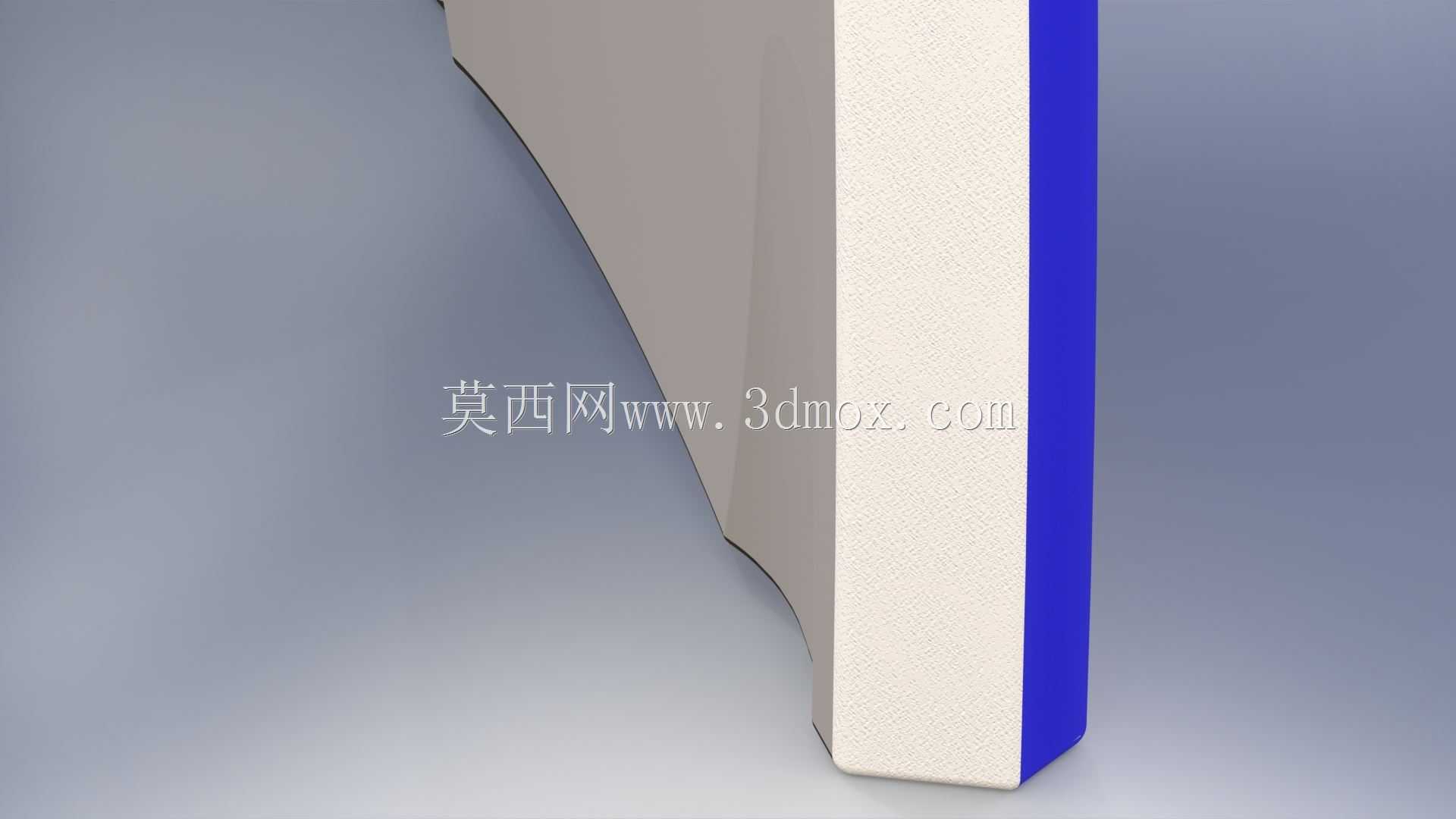

　　胸部与肋部可以贴合曲面凹陷区域，大幅提升控板时的身体贴合度，不需要额外借助绑带就能完成转向、切浪等动作。板体的厚度分布做了差异化处理，板头位置厚度更大，用来抵御浪头的正面冲击，避免板头在反复拍击中出现开裂；板尾位置厚度逐步收薄，既可以降低板体整体重量，也能让板尾在浪面拥有更灵活的响应速度，方便使用者通过腿部摆动调整板体行进方向。数模中立置展示的板体还原了真实产品的侧边封边结构，封边沿着板体整个外轮廓连续延伸，对应实际生产中泡沫芯材外层的包裹层，这个结构可以避免泡沫芯材在反复弯折、海水浸泡后出现分层脱落。叠放状态的数模验证了板体堆叠时的贴合度，每块板的上表面曲面与相邻板的下表面曲面完全匹配，堆叠后不会出现局部悬空，

　　既方便仓储运输时的码放，也能避免堆叠过程中板体局部受力过大出现凹陷。从材料适配角度，这套曲面结构可以直接对接聚乙烯或聚丙烯泡沫的成型工艺，曲面的拔模角度控制在合理范围内，不需要额外做结构修改就能适配热压成型工序。板体表面预留的品牌标识区域做了下沉处理，实际生产中可以直接在该区域做热转印或贴膜，不会因为长期摩擦出现标识脱落。建模过程中还校验了板体的重心位置，重心落在板体纵向中点偏前的位置，符合趴板运动中使用者俯卧时的重心分布，起板时不需要刻意调整身体位置就能让板头保持合适的抬升角度。板体的边缘圆角半径从板头到板尾做了渐变处理，板头圆角更大，行进过程中可以更好地破开浪面，减少水阻；板侧圆角稍小，切浪时可以获得更清晰的路感反馈；

　　板尾圆角做了特殊的收型，配合尾鳍结构可以提升转向时的侧向抓地力。这套数模的曲面质量达到了G2连续，没有出现褶皱、曲率突变等问题，既可以用于产品结构验证，也能直接导出用于加工模具的型腔曲面，不需要后续再做大量的曲面修补工作。对于水上运动器材设计从业者来说，这套数模完整呈现了趴板从曲面构想到结构落地的全流程逻辑，所有造型特征都对应实际使用中的功能需求，没有多余的装饰性结构。
